Radiographic Testing (RT)

Radiographic Testing (RT) – Inspeksi NDT

Apa Itu Radiographic Testing (RT)?

Radiographic Testing (RT) adalah metode pengujian non-destruktif (NDT) yang menggunakan baik sinar-X atau sinar gamma untuk memeriksa struktur internal komponen yang diproduksi, dengan tujuan mengidentifikasi kecacatan atau kerusakan yang ada.

Ini adalah metode yang sangat efektif dalam menganalisis keadaan dalam suatu objek tanpa merusak atau mengubahnya. Karena kemampuannya ini, Radiographic Testing telah menjadi pilihan utama dalam berbagai industri, seperti manufaktur, pembangkit listrik, otomotif, dan banyak lagi. Dengan metode ini, kita dapat mendeteksi dan mengukur kerusakan seperti retakan, porositas, dan inklusi dalam suatu objek, sehingga kita dapat melakukan perbaikan atau perawatan yang diperlukan sebelum kerusakan menjadi lebih parah.

Itulah pengantar singkat mengenai Radiographic Testing (RT), metode pengujian non-destruktif yang sangat berguna dan efektif. Di bab berikutnya, kita akan membahas lebih lanjut tentang teknologi yang digunakan dalam Radiographic Testing.

Bagaimana Radiography Test Bekerja

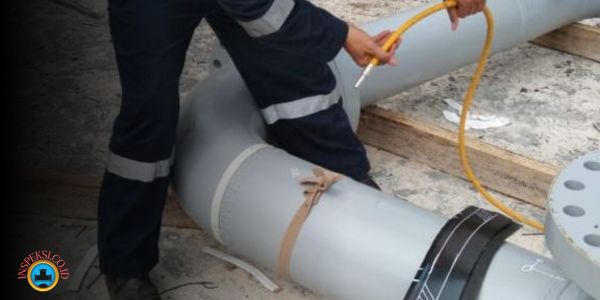

Dalam Radiography Testing, bagian yang diuji ditempatkan di antara sumber radiasi dan film (atau detektor). Perbedaan kepadatan dan ketebalan material dari bagian yang diuji akan melemahkan (yaitu, mengurangi) radiasi yang menembus melalui proses interaksi yang melibatkan penyebaran dan/atau penyerapan. Perbedaan penyerapan ini kemudian direkam di film atau melalui metode elektronik.

Film ini akan disinari oleh radiasi dalam periode waktu tertentu. Durasi penyinaran ini dipengaruhi oleh beberapa faktor, seperti ketebalan objek yang diperiksa, jarak antara objek dan sumber radiasi, aktivitas sumber radiasi, dan juga jenis film yang digunakan.

Setelah proses penyinaran dengan radiasi selesai, film tersebut selanjutnya diproses di dalam ruangan yang gelap, yang dikenal sebagai dark room. Tujuannya adalah untuk mendapatkan gambaran radiografi yang permanen dan dapat dilihat. Proses pengolahan film ini meliputi beberapa tahap: developing (pembangkitan), rinsing (pembilasan), fixing (penetapan), washing (pencucian), dan drying (pengeringan).

Hasil dari semua proses tersebut di atas akan menghasilkan sebuah film negatif, yang secara umum sering disamakan dengan hasil rontgen dalam dunia medis. Selanjutnya, untuk memahami dan menginterpretasi hasil tersebut, dibutuhkan kemampuan khusus. Hasil interpretasi tersebut dituangkan dalam bentuk laporan yang khusus, dengan tujuan untuk memudahkan pemilik barang atau pihak-pihak terkait lainnya yang ingin mengetahui kondisi dari objek yang telah dilakukan Radiography Test.

Apa Saja Metode Radiographic Testing (RT)?

Dalam radiografi industri, ada beberapa metode pencitraan yang tersedia, teknik untuk menampilkan gambar akhir, yaitu Film Radiography, Real Time Radiography (RTR), Computed Tomography (CT), Digital Radiography (DR), dan Computed Radiography (CR).

Ada dua sumber radioaktif yang berbeda yang tersedia untuk penggunaan industri; Sinar-X dan Gamma-ray. Sumber radiasi ini menggunakan tingkat energi yang lebih tinggi, yaitu versi gelombang elektromagnetik berpanjang gelombang lebih pendek. Karena radioaktivitas yang terlibat dalam pengujian radiografi, sangat penting untuk memastikan bahwa Aturan Lokal ditaati dengan ketat selama operasi.

Computed Tomography (CT) adalah salah satu metode NDT canggih berbasis laboratorium untuk industri. CT adalah teknik berbasis radiografi yang memberikan gambar silang dan volume 3D dari objek yang sedang diperiksa. Gambar-gambar ini memungkinkan struktur internal objek uji untuk diperiksa tanpa tumpang tindih yang melekat pada radiografi 2D. Fitur ini memungkinkan analisis rinci dari struktur internal berbagai komponen.

Manfaat dari Radiographic Testing (RT)

Radiographic Testing (RT) memiliki berbagai manfaat yang membuatnya menjadi pilihan populer dalam teknik pengujian non-destruktif. Mari kita lihat beberapa manfaat utamanya:

Dapat Menginspeksi Komponen yang Telah Terpasang

Metode RT dapat digunakan untuk memeriksa komponen yang telah terpasang, sehingga tidak memerlukan pembongkaran atau perubahan struktural yang mungkin merusak.

Minimal Persiapan Permukaan yang Diperlukan

RT hanya memerlukan sedikit atau tidak ada persiapan permukaan, yang berarti pengujian dapat dilakukan dengan cepat dan efisien.

Mendeteksi Cacat Permukaan dan Subpermukaan

Metode ini mampu mendeteksi cacat baik pada permukaan maupun di bawah permukaan, memberikan analisis yang komprehensif tentang integritas suatu komponen atau struktur.

Menyediakan Rekaman Permanen dari Inspeksi

RT menghasilkan rekaman permanen dari hasil inspeksi, yang memungkinkan untuk ulasan dan analisis lebih lanjut.

Memverifikasi Cacat Internal pada Struktur yang Kompleks

Metode ini efektif dalam memverifikasi cacat internal pada struktur yang kompleks, di mana metode inspeksi lain mungkin tidak mampu.

Mengisolasi dan Memeriksa Komponen Internal

RT dapat digunakan untuk mengisolasi dan memeriksa komponen internal, memberikan wawasan mendalam tentang kondisi internal suatu komponen atau struktur.

Mendeteksi dan Mengukur Cacat Internal secara Otomatis

Metode ini secara otomatis mendeteksi dan mengukur cacat internal, meningkatkan efisiensi dan akurasi proses inspeksi.

Mengukur Dimensi dan Sudut dalam Sampel tanpa Pemotongan

RT memungkinkan pengukuran dimensi dan sudut dalam sampel tanpa perlu pemotongan atau perubahan fisik lainnya.

Radiographic Testing (RT) Sensitif terhadap Perubahan Ketebalan, Korosi, Cacat dan Perubahan Kepadatan Material

Metode ini sangat sensitif terhadap perubahan ketebalan, korosi, cacat, dan perubahan kepadatan material, memungkinkan deteksi dini dari potensi masalah.

Itulah beberapa manfaat penting dari Radiographic Testing (RT). Di bab berikutnya, kita akan membahas lebih lanjut tentang bagaimana metode ini digunakan dalam praktek. Sampai jumpa kembali di artikel menarik lainnya!

Aplikasi Radiographic Testing (RT)

Radiographic Testing (RT) memiliki berbagai aplikasi di berbagai industri, berkat kemampuannya untuk memberikan analisis mendalam tentang kondisi internal suatu komponen atau struktur. Berikut ini adalah beberapa industri di mana metode ini digunakan secara luas:

Industri Aeroangkasa

RT digunakan untuk memeriksa komponen pesawat dan perangkat ruang angkasa, untuk mendeteksi dan mencegah cacat yang bisa berakibat fatal.

Pertahanan Militer

Dalam pertahanan militer, RT digunakan untuk memeriksa berbagai peralatan dan komponen, mulai dari kendaraan lapis baja hingga senjata dan peralatan lainnya.

Industri Lepas Pantai

RT sangat berguna dalam industri lepas pantai, di mana ia digunakan untuk memeriksa pipa dan struktur lainnya untuk korosi dan cacat lainnya.

Industri Maritim

Dalam industri maritim, RT digunakan untuk memeriksa kapal dan struktur laut lainnya untuk deteksi dini kerusakan dan cacat.

Industri Pembangkit Listrik

Dalam industri pembangkit listrik, RT digunakan untuk memeriksa turbin, pipa, dan komponen lainnya untuk memastikan keamanan dan efisiensi.

Industri Petrokimia

Dalam industri petrokimia, RT digunakan untuk memeriksa pipa, tangki, dan peralatan lainnya untuk korosi dan cacat lainnya.

Pengelolaan Limbah

Dalam pengelolaan limbah, RT digunakan untuk memeriksa kontainer dan peralatan lainnya untuk memastikan keamanan dan efisiensi.

Industri Otomotif

Dalam industri otomotif, RT digunakan untuk memeriksa komponen kendaraan untuk deteksi dini kerusakan dan cacat.

Industri Manufaktur

Dalam industri manufaktur, RT digunakan untuk memeriksa komponen yang diproduksi untuk memastikan kualitas dan kepatuhan dengan spesifikasi.

Industri Transportasi

Dalam industri transportasi, RT digunakan untuk memeriksa kendaraan dan infrastruktur untuk deteksi dini kerusakan dan cacat.

Itulah beberapa aplikasi utama dari Radiographic Testing (RT). Dengan manfaat dan aplikasi yang luas ini, tidak mengherankan jika metode ini menjadi pilihan utama dalam pengujian non-destruktif.

Kesimpulan

Radiography Testing (RT), atau Pengujian Radiografi, merupakan metode inspeksi Non-Destructive Testing (NDT) yang penting dan sering digunakan di berbagai industri. Metode ini menggunakan radiasi X atau gamma untuk memeriksa struktur internal komponen dan mengidentifikasi cacat atau kegagalan potensial.

Keuntungan utama RT mencakup kemampuannya untuk menginspeksi komponen yang telah dirakit, memerlukan persiapan permukaan minimal, dan mampu mendeteksi cacat baik di permukaan maupun di bawah permukaan. Selain itu, RT memberikan catatan permanen dari inspeksi dan dapat memverifikasi cacat internal pada struktur yang kompleks.

Aplikasi RT luas, mulai dari industri aeroangkasa, pertahanan militer, industri lepas pantai, maritim, pembangkit listrik, petrokimia, pengelolaan limbah, otomotif, manufaktur, hingga industri transportasi. Dengan berbagai manfaat dan aplikasi ini, Pengujian Radiografi menjadi alat yang sangat berharga dalam inspeksi NDT.

Sampai jumpa kembali di artikel menarik lainnya!
