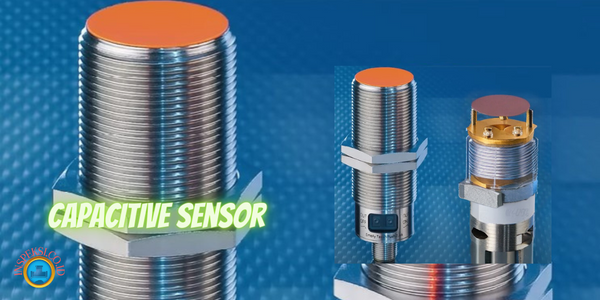

Pengenalan Sensor Kapasitif
Sensor kapasitif adalah salah satu jenis sensor yang digunakan untuk mengukur perpindahan, jarak, posisi, dan ketebalan secara non-kontak. Sensor ini bekerja berdasarkan prinsip kerja kapasitor, di mana terdapat sebuah plat logam dalam permukaan sensor yang terhubung ke rangkaian osilator. Objek yang dideteksi akan berperan sebagai plat kapasitor yang lainnya. Dalam artikel ini, kita akan menjelajahi lebih lanjut tentang cara kerja sensor kapasitif, aplikasinya, dan kelebihannya dalam berbagai industri.
>>>CEK SENSOR KAPASITIF ALIEXPRESS<<<
Aplikasi Sensor Kapasitif
Sensor kapasitif memiliki beragam aplikasi dalam berbagai industri dan bidang. Dengan kemampuannya untuk mendeteksi perpindahan, jarak, posisi, dan ketebalan secara non-kontak, sensor kapasitif telah terbukti sangat berguna dalam memenuhi kebutuhan pengukuran yang presisi dan akurat. Berikut ini adalah beberapa aplikasi umum dari sensor kapasitif:
- Pengukuran Ketebalan Film: Sensor kapasitif digunakan dalam industri manufaktur untuk mengukur ketebalan film tipis pada berbagai material, seperti logam, kaca, plastik, atau bahan semikonduktor. Dengan kemampuannya untuk mendeteksi perubahan kapasitansi, sensor kapasitif dapat memberikan pengukuran yang akurat dan sensitif terhadap ketebalan film yang sangat tipis.
- Kontrol Produksi: Dalam proses produksi, sensor kapasitif digunakan untuk memastikan kualitas dan kecocokan komponen. Misalnya, dalam industri otomotif, sensor kapasitif dapat digunakan untuk mengukur ketebalan lapisan cat pada bodi kendaraan atau untuk memastikan penerapan perekat dengan ketepatan yang tinggi.
- Sensor Sentuhan dan Tombol Kapasitif: Sensor kapasitif sering digunakan dalam aplikasi perangkat elektronik, seperti layar sentuh pada smartphone, tablet, atau panel kontrol. Mereka memungkinkan pengguna untuk berinteraksi dengan perangkat melalui sentuhan atau dengan mendekati jari tanpa perlu kontak fisik. Sensor kapasitif juga digunakan dalam tombol kapasitif yang sensitif sentuhan, yang sering digunakan dalam perangkat elektronik konsumen.
- Aplikasi Industri: Sensor kapasitif juga diterapkan dalam berbagai aplikasi industri, termasuk pengukuran level atau deteksi cairan dalam tangki atau wadah non-logam. Karena sensor kapasitif dapat mendeteksi perubahan konstanta dielektrik, mereka dapat membedakan antara material dalam cairan dan material wadah.
- Aplikasi Laboratorium: Sensor kapasitif digunakan dalam berbagai aplikasi laboratorium, seperti pengukuran perpindahan mikrometer, pengukuran jarak antara benda-benda dalam mikroskop, atau pengukuran ketebalan lapisan pada sampel material.
- Sistem Keamanan dan Kecepatan: Sensor kapasitif juga dapat digunakan dalam sistem keamanan, seperti deteksi gerakan atau keberadaan objek. Mereka dapat digunakan untuk memicu alarm atau sistem keamanan lainnya ketika ada perubahan dalam medan elektrostatik yang dihasilkan oleh sensor.
- Aplikasi Robotika: Dalam robotika, sensor kapasitif digunakan untuk mendeteksi perpindahan atau posisi dalam sistem robotik, seperti dalam sistem penggenggam atau pengendalian presisi.
Kelebihan Sensor Kapasitif
Sensor kapasitif memiliki beberapa kelebihan yang membuatnya menjadi pilihan yang baik dalam berbagai aplikasi adalah. Beberapa kelebihan sensor kapasitif meliputi:
- Kemampuan pengukuran non-kontak: Sensor kapasitif tidak memerlukan kontak fisik dengan objek yang dideteksi, sehingga mengurangi risiko kerusakan atau kontaminasi pada objek tersebut.
- Resolusi tinggi: Sensor kapasitif mampu memberikan resolusi yang tinggi dalam mengukur perubahan kapasitansi, sehingga dapat mendeteksi perpindahan atau ketebalan dengan akurasi yang tinggi.
- Sensitivitas terhadap berbagai jenis bahan: Sensor kapasitif dapat mendeteksi berbagai jenis bahan, baik bahan logam maupun non-logam, karena prinsip kerjanya berdasarkan perubahan kapasitansi.
- Response cepat: Sensor kapasitif memiliki respons yang cepat terhadap perubahan yang terjadi pada objek yang dideteksi, sehingga cocok untuk aplikasi yang memerlukan deteksi real-time.
- Kinerja stabil: Sensor kapas
Prinsip Kerja Sensor Kapasitif
Sensor kapasitif bekerja berdasarkan prinsip kerja kapasitor, di mana perubahan kapasitansi digunakan untuk mendeteksi perpindahan, jarak, posisi, atau ketebalan suatu objek secara non-kontak. Prinsip kerja ini melibatkan pembangkitan medan elektrostatik dan pengukuran perubahan kapasitansi dalam sebuah osilator.
Pembangkitan Medan Elektrostatik:
Pada sensor kapasitif, terdapat sebuah plat logam dalam permukaan sensor yang terhubung ke rangkaian osilator. Plat logam ini membentuk satu kapasitor, dan objek yang mendekati permukaan sensor berperan sebagai plat kapasitor yang lainnya. Sensor kapasitif menggunakan osilator frekuensi tinggi yang menghasilkan medan elektrostatik di sekitar plat-logam tersebut.
Perubahan Kapasitansi:
Ketika objek mendekati permukaan sensor, objek tersebut memasuki medan elektrostatik yang dihasilkan oleh plat-logam sensor. Hal ini menyebabkan perubahan kapasitansi pada kapasitor, yang pada gilirannya mempengaruhi osilator frekuensi tinggi yang terhubung ke plat-logam. Perubahan kapasitansi ini mempengaruhi osilasi sinyal dalam osilator, mengubah amplitudo atau frekuensi sinyal.
Deteksi dan Pengukuran:
Sensor kapasitif mendeteksi perubahan amplitudo atau frekuensi sinyal osilator yang dihasilkan oleh perubahan kapasitansi. Perubahan ini mengindikasikan adanya objek yang mendekati atau menjauhi permukaan sensor. Dengan mengukur perubahan ini, sensor kapasitif dapat memberikan informasi tentang perpindahan, jarak, posisi, atau ketebalan objek yang dideteksi.
Dengan kemampuan mereka yang sensitif dan presisi, sensor kapasitif telah menemukan berbagai aplikasi penting dalam berbagai industri dan bidang, membantu meningkatkan efisiensi dan akurasi
Sensor Kapasitif vs. Sensor Induktif: Perbandingan dan Perbedaan
Sensor kapasitif dan sensor induktif adalah dua jenis sensor yang umum digunakan dalam berbagai aplikasi. Meskipun keduanya digunakan untuk mendeteksi keberadaan atau perubahan objek, mereka memiliki prinsip kerja dan karakteristik yang berbeda. Dalam bab ini, kita akan membandingkan sensor kapasitif dan sensor induktif, serta menyoroti perbedaan-perbedaan utama di antara keduanya.
-
Prinsip Kerja:
- Sensor Kapasitif: Sensor kapasitif bekerja berdasarkan prinsip kerja kapasitor. Mereka mengukur perubahan kapasitansi antara dua plat, di mana objek yang mendekati permukaan sensor berperan sebagai plat kapasitor yang lainnya. Sensor kapasitif menggunakan medan elektrostatik yang dihasilkan oleh plat-logam untuk mendeteksi perubahan kapasitansi.
- Sensor Induktif: Sensor induktif bekerja berdasarkan prinsip kerja induktor. Mereka menghasilkan medan elektromagnetik yang berubah ketika ada objek yang mendekati atau melintasi medan tersebut. Sensor induktif mendeteksi perubahan induktansi akibat adanya benda logam yang mempengaruhi medan elektromagnetik.
-
Material yang Dapat Dideteksi:
- Sensor Kapasitif: Sensor kapasitif dapat mendeteksi berbagai jenis material, baik bahan logam maupun non-logam. Mereka bekerja berdasarkan perubahan kapasitansi, sehingga tidak terbatas pada material konduktif.
- Sensor Induktif: Sensor induktif umumnya digunakan untuk mendeteksi benda-benda logam. Prinsip kerjanya berdasarkan perubahan induktansi akibat adanya material yang memiliki konduktivitas magnetik.
-
Jarak Deteksi:
- Sensor Kapasitif: Sensor kapasitif memiliki jarak deteksi yang relatif pendek. Rentang deteksinya biasanya berkisar antara beberapa milimeter hingga beberapa sentimeter, tergantung pada desain dan spesifikasi sensor.
- Sensor Induktif: Sensor induktif memiliki jarak deteksi yang lebih besar daripada sensor kapasitif. Rentang deteksinya bisa mencapai beberapa sentimeter hingga beberapa meter, tergantung pada ukuran dan desain sensor.
-
Lingkungan Operasional:
- Sensor Kapasitif: Sensor kapasitif bekerja dengan baik dalam lingkungan yang bersih dan kering. Kelembaban atau kondisi lingkungan yang tidak stabil dapat mempengaruhi kinerja sensor kapasitif.
- Sensor Induktif: Sensor induktif lebih tahan terhadap kondisi lingkungan yang kasar, seperti kelembaban tinggi, debu, atau kotoran. Mereka biasanya lebih cocok digunakan dalam lingkungan industri yang keras.
-
Aplikasi Umum:
- Sensor Kapasitif: Sensor kapasitif umumnya digunakan dalam aplikasi seperti pengukuran ketebalan film, layar sentuh, pengukuran level cairan, dan deteksi objek non-logam.
- Sensor Induktif: Sensor induktif sering digunakan dalam aplikasi seperti deteksi keberadaan logam, pengendalian kecepatan mesin, pemutusan aliran listrik, dan pengendalian posisi objek logam.
Dalam memilih antara sensor kapasitif dan sensor induktif, penting untuk mempertimbangkan kebutuhan spesifik aplikasi dan karakteristik objek yang akan dideteksi. Keduanya memiliki kelebihan dan kelemahan masing-masing, dan pilihan tergantung pada konteks dan kebutuhan penggunaannya.
