Roughness Tester: Alat yang Penting untuk Mengukur Kekasaran Permukaan

Apakah Anda pernah bertanya-tanya mengapa permukaan suatu benda terasa kasar atau halus? Kekasarann permukaan adalah salah satu faktor penting dalam berbagai bidang, seperti manufaktur, teknik, dan industri. Untuk mengukur kekasarannya, digunakan sebuah alat yang dikenal sebagai roughness tester atau pengukur kekasaran permukaan.

Dalam artikel ini, kita akan membahas secara lengkap tentang roughness tester, mulai dari definisi dan prinsip kerjanya, hingga jenis-jenis dan manfaatnya. Kami akan menjelaskan secara rinci bagaimana alat ini dapat digunakan untuk mengukur kekasaran permukaan dengan akurat, sehingga Anda akan mendapatkan pemahaman yang komprehensif tentang topik ini.

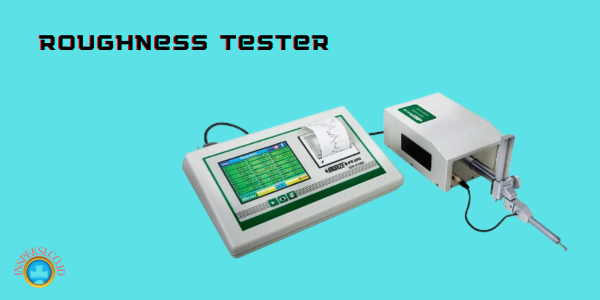

Apa itu Roughness Tester?

Roughness tester adalah sebuah alat yang digunakan untuk mengukur dan mengevaluasi kekasaran permukaan suatu benda. Alat ini menggunakan metode yang terstandarisasi untuk menghasilkan parameter-parameter kuantitatif yang mendefinisikan profil kasar permukaan, seperti ketinggian puncak (peak height), kelebaran puncak (peak width), dan jarak antara puncak-puncak (peak spacing).

Profil kasar permukaan ini seringkali menjadi pertimbangan penting dalam berbagai aplikasi, seperti penyelesaian permukaan produk, kekuatan gesekan, dan kemampuan benda untuk menahan keausan. Dalam industri manufaktur, roughness tester digunakan untuk memastikan kualitas produk, menjamin kinerja optimal, dan memenuhi persyaratan standar yang ditetapkan.

Prinsip Kerja Roughness Tester

Roughness tester bekerja berdasarkan prinsip pengukuran profil permukaan secara mikroskopis. Alat ini dilengkapi dengan sebuah probe atau sensor yang bergerak melintasi permukaan benda yang akan diukur. Sensor ini akan mendeteksi variasi tinggi-rendah permukaan dan mengubahnya menjadi sinyal listrik yang kemudian dianalisis oleh algoritma pengukuran.

Pada dasarnya, alat ini mengukur perbedaan ketinggian mikroskopis permukaan benda dan menghasilkan data yang dapat digunakan untuk mengkarakterisasi kekasaran. Sensor yang digunakan dapat berupa stylus mekanis yang mengukur profil permukaan dengan menyentuhnya secara fisik, atau sensor non-kontak berbasis optik yang menggunakan prinsip pantulan cahaya untuk mendapatkan informasi profil permukaan. Setelah data profil permukaan diperoleh, algoritma pengukuran akan menghitung parameter-parameter kekasaran yang relevan.

Jenis-jenis Probe atau Sensor

Terdapat beberapa jenis probe atau sensor yang digunakan dalam roughness tester. Stylus mekanis adalah jenis yang paling umum digunakan, di mana probe dengan ujung runcing menyentuh permukaan benda dan mengukur variasi ketinggian. Namun, terdapat juga sensor non-kontak yang menggunakan teknologi optik, seperti interferometri cahaya, untuk mengukur profil permukaan tanpa menyentuh benda yang diukur. Sensor non-kontak ini biasanya lebih cepat dan dapat mengukur kekasaran pada permukaan yang sangat halus atau sensitif.

Setiap jenis probe atau sensor memiliki kelebihan dan kekurangan masing-masing, tergantung pada aplikasi dan kebutuhan pengguna. Penting untuk memilih probe atau sensor yang sesuai dengan karakteristik permukaan benda yang akan diukur, serta tingkat akurasi dan kecepatan yang diinginkan.

Pengaruh Parameter Pengukuran

Parameter-parameter pengukuran yang dihasilkan oleh roughness tester sangat bergantung pada jenis probe atau sensor yang digunakan. Misalnya, dengan menggunakan stylus mekanis, alat ini dapat mengukur parameter-parameter seperti Rq (akar kuadrat rata-rata), Ra (rataan aritmatik), dan Rt (ketinggian tertinggi). Sementara itu, dengan menggunakan sensor non-kontak, parameter-parameter seperti Sa (rataan absolut), Sz (ketinggian tertinggi dalam area tertentu), dan Sdq (penyebaran ketinggian dalam profil permukaan) dapat diukur.

Pemilihan parameter pengukuran yang tepat sangat penting sesuai dengan aplikasi yang diinginkan. Misalnya, jika Anda ingin mengevaluasi kualitas permukaan untuk aplikasi estetika, parameter Ra atau Sa mungkin lebih relevan. Namun, jika Anda ingin mengevaluasi permukaan yang akan digunakan dalam aplikasi gesekan, parameter Rt atau Sz mungkin lebih penting.

Jenis-jenis Roughness Tester

Terdapat beberapa jenis roughness tester yang digunakan dalam industri. Pada sesi ini, kita akan menjelaskan beberapa jenis alat ini, mulai dari portable roughness tester yang mudah digunakan di lapangan, hingga advanced roughness tester yang digunakan dalam lingkungan laboratorium.

Portable Roughness Tester

Portable roughness tester adalah jenis alat yang dapat dengan mudah dibawa dan digunakan di berbagai lokasi. Alat ini biasanya ringan, kompak, dan tahan terhadap kondisi lingkungan yang keras. Portable roughness tester sering digunakan dalam industri perbaikan dan pemeliharaan, di mana pengukuran kekasaran permukaan perlu dilakukan di berbagai lokasi yang sulit dijangkau.

Baca Juga  LDR (Light Dependent Resistor): Pengertian, Fungsi, dan Cara Kerja

Keuntungan utama dari portable roughness tester adalah kemudahan penggunaan dan portabilitasnya. Alat ini dilengkapi dengan layar yang mudah dibaca, tombol-tombol intuitif, dan opsi penyimpanan data. Beberapa model juga dilengkapi dengan konektivitas data, sehingga pengukuran dapat langsung diunggah ke komputer atau sistem manajemen kualitas.

Advanced Roughness Tester

Advanced roughness tester adalah jenis alat yang lebih canggih dan sering digunakan di lingkungan laboratorium atau pabrik dengan kebutuhan pengukuran yang lebih kompleks. Alat ini memiliki fitur-fitur tambahan, seperti kontrol yang lebih akurat, resolusi pengukuran yang lebih tinggi, dan kemampuan untuk mengukur profil permukaan yang sangat halus atau kompleks.

Advanced roughness tester juga sering dilengkapi dengan perangkat lunak yang lebih maju, yang memungkinkan analisis data yang lebih komprehensif. Alat ini dapat menghasilkan laporan pengukuran yang lebih detail, grafik profil permukaan, dan memungkinkan perbandingan atau analisis statistik antara beberapa pengukuran.

Manfaat Menggunakan Roughness Tester

Mengapa pengukuran kekasaran permukaan begitu penting? Pada sesi ini, kami akan membahas manfaat dari penggunaan roughness tester dalam berbagai industri, seperti manufaktur, otomotif, dan peralatan medis.

Penjaminan Kualitas Produk

Salah satu manfaat utama dari penggunaan roughness tester adalah penjaminan kualitas produk. Dengan mengukur kekasaran permukaan, produsen dapat memastikan bahwa produk yang dihasilkan memenuhi standar kualitas yang ditetapkan. Misalnya, dalam industri manufaktur, permukaan yang kasar atau tidak merata dapat mengurangi kinerja produk atau mempengaruhi estetika. Dengan menggunakan roughness tester, produsen dapat mengidentifikasi dan memperbaiki masalah kekasaran sebelum produk dikirim ke konsumen.

Optimisasi Proses Manufaktur

Roughness tester juga dapat digunakan untuk mengoptimalkan proses manufaktur. Dengan memonitor kekasaran permukaan secara teratur, produsen dapat mengidentifikasi perubahan atau penyimpangan dalam proses produksi. Misalnya, peningkatan kekasaran permukaan dapat menunjukkan adanya keausan atau kelelahan pada alat produksi. Dengan mengetahui hal ini, produsen dapat melakukan perawatan atau perbaikan yang diperlukan untuk memastikan keberlanjutan proses produksi yang efisien dan konsisten.

Peningkatan Performa Produk

Dalam beberapa aplikasi, kekasaran permukaan dapat mempengaruhi performa produk. Misalnya, dalam industri otomotif, permukaan yang halus pada komponen mesin dapat mengurangi gesekan dan keausan, sehingga meningkatkan efisiensi dan umur pakai. Dengan menggunakan roughness tester, produsen dapat memastikan bahwa komponen-komponen tersebut memenuhi persyaratan kekasaran yang diinginkan untuk mencapai performa yang optimal.

Cara Menggunakan Roughness Tester dengan Benar

Untuk mendapatkan hasil pengukuran yang akurat, penggunaan roughness tester harus dilakukan dengan benar. Pada sesi ini, kami akan memberikan panduan langkah demi langkah tentang cara menggunakan alat ini dengan tepat.

Persiapan Sebelum Mengukur

Sebelum melakukan pengukuran, ada beberapa persiapan yang perlu dilakukan. Pertama, pastikan roughness tester dalam kondisi yang baik dan terkalibrasi dengan benar. Selanjutnya, bersihkan permukaan benda yang akan diukur dari debu, kotoran, atau partikel lain yang dapat mempengaruhi hasil pengukuran. Pastikan juga probe atau sensor terpasang dengan benar dan sesuai dengan jenis permukaan yang akan diukur.

Langkah-langkah Pengukuran

Langkah pertama dalam pengukuran adalah menempatkan roughness tester pada permukaan benda yang akan diukur. Pastikan probe atau sensor dalam posisi yang stabil dan terkunci dengan baik. Setelah itu, aktifkan alat dan atur parameter pengukuran yang diinginkan, seperti panjang profil atau resolusi pengukuran.

Lakukan pengukuran dengan menggerakkan probe atau sensor secara perlahan dan merata di sepanjang permukaan benda. Pastikan gerakan probe atau sensor berada sejajar dengan profil permukaan yang akan diukur. Usahakan untuk menghindari getaran atau pergeseran yang tidak disengaja yang dapat mempengaruhi hasil pengukuran.

Setelah pengukuran selesai, baca dan catat hasil pengukuran yang ditampilkan pada layar. Jika alat memiliki opsi penyimpanan data, simpan hasil pengukuran untuk analisis lebih lanjut atau perbandingan dengan pengukuran selanjutnya.

Interpretasi Data Hasil Pengukuran

Setelah melakukan pengukuran, data hasil pengukuran perlu diinterpretasikan dengan benar agar dapat memberikan informasi yang berarti. Pada sesi ini, kami akan membahas cara membaca dan menginterpretasikan data hasil pengukuran kekasaran permukaan.

Mengenal Parameter Kekasaran

Terdapat berbagai parameter kekasaran yang dapat diperoleh dari hasil pengukuran roughness tester. Setiap parameter memiliki makna dan interpretasi yang berbeda, tergantung pada aplikasi dan tujuan pengukuran. Beberapa parameter yang umum digunakan termasuk:

  • Ra (rataan aritmatik): menunjukkan rata-rata tinggi-rendah permukaan.
  • Rq (akar kuadrat rata-rata): menunjukkan variasi tinggi-rendah permukaan dengan menghitung akar kuadrat dari kuadrat deviasi setiap titik pengukuran.
  • Rz (ketinggian tertinggi dalam panjang profil): menunjukkan ketinggian maksimum dalam panjang profil yang ditentukan.
  • Rt (ketinggian tertinggi): menunjukkan ketinggian tertinggi dalam seluruh profil permukaan.

Analisis Statistik dan Ekstrem pada Kekasaran Permukaan

Ketika berbicara tentang kekasaran permukaan, analisis statistik dan nilai ekstrem menjadi penting untuk mendapatkan pemahaman yang holistik. Berikut adalah beberapa parameter kunci yang digunakan dalam mengukur dan menggambarkan kekasaran permukaan.

Baca Juga  Memahami Piezometer: Fungsi, Jenis, dan Teknologi Terkini

1. Deskripsi Statistik

Dalam melakukan analisis kekasaran permukaan, nilai rata-rata dan tinggi permukaan menjadi aspek penting. Dua parameter umum yang digunakan untuk memberikan gambaran statistik adalah:

a. Ra: Kekasaran Rata-Rata Aritmetik

Ra merupakan nilai rata-rata aritmetik dari tinggi puncak dan lembah pada permukaan contoh. Pengukuran ini memberikan gambaran tentang sejauh mana variasi kekasaran permukaan.

b. Rq: Kekasaran Akar Kuadrat Rata-Rata

Rq mencerminkan rata-rata akar kuadrat dari seluruh tinggi permukaan. Parameter ini memberikan informasi tambahan tentang fluktuasi kekasaran yang mungkin tidak terdeteksi oleh Ra.

2. Deskripsi Nilai Ekstrem

Selain statistik, kita juga perlu memahami nilai ekstrem yang terkandung dalam kekasaran permukaan. Dua parameter utama untuk menggambarkan nilai ekstrem adalah:

a. Rv: Kekasaran pada Kondisi Maksimum

Rv adalah nilai kekasaran yang didapatkan berdasarkan kondisi maksimum pada permukaan. Ini memberikan wawasan tentang ketidaksempurnaan atau puncak tertinggi yang dapat ditemui.

b. Rmax: Kekasaran Maksimum Puncak dan Lembah

Rmax mencerminkan kekasaran maksimum yang terdapat pada tinggi puncak dan lembah permukaan. Parameter ini berguna untuk mengidentifikasi fluktuasi ekstrem yang dapat mempengaruhi performa permukaan.

3. Deskripsi Tekstur dan Perhitungan Ra

Dalam mengukur kekasaran permukaan, hasil pengukuran pada panjang pengukuran tertentu (traversing length) memberikan tiga parameter yang diatur sebelumnya:

a. Ra: Kekasaran Rata-Rata Aritmetik

Ra dihitung dengan memproyeksikan daerah-daerah di bawah profil tengah (lembah) ke atas dan dirata-ratakan dengan daerah di atas profil tengah. Hasilnya, Ra memberikan nilai kekasaran rata-rata aritmetik dalam satuan µm.

Dengan kombinasi analisis statistik, nilai ekstrem, dan deskripsi tekstur, kita dapat memahami karakteristik kekasaran permukaan secara menyeluruh.

Interpretasi parameter-parameter ini bergantung pada persyaratan dan standar yang berlaku dalam industri atau aplikasi tertentu. Penting untuk memahami makna masing-masing parameter dan menghubungkannya dengan persyaratan yang diinginkan.

Analisis Data dan Pengambilan Keputusan

Setelah memahami parameter kekasaran, langkah berikutnya adalah menganalisis data hasil pengukuran secara menyeluruh. Dalam analisis ini, bisa dilakukan perbandingan antara pengukuran yang berbeda, identifikasi tren, atau pencarian anomali dalam profil permukaan.

Berdasarkan analisis ini, pengambilan keputusan dapat dilakukan, seperti melakukan perbaikan proses produksi, melakukan perawatan pada komponen yang aus, atau memverifikasi kualitas produk. Data hasil pengukuran roughness tester dapat menjadi alat yang berguna dalam meningkatkan kualitas dan performa produk, serta optimisasi proses manufaktur.

Perawatan dan Kalibrasi Roughness Tester

Agar roughness tester dapat memberikan hasil pengukuran yang akurat secara konsisten, alat ini perlu dirawat dan dikalibrasi secara berkala. Pada sesi ini, kami akan memberikan panduan tentang cara merawat, membersihkan, dan mengkalibrasi roughness tester.

Perawatan Rutin

Perawatan rutin meliputi pembersihan dan pemeliharaan umum alat. Setelah setiap penggunaan, pastikan alat dalam keadaan mati dan bersihkan probe atau sensor dengan lembut menggunakan kain lembut atau sikat yang sesuai. Hindari penggunaan bahan kimia abrasif atau deterjen yang dapat merusak komponen alat.

Periksa juga kondisi fisik alat secara berkala, seperti kabel, tombol, atau layar. Jika terdapat kerusakan atau keausan, segera perbaiki atau ganti komponen yang rusak.

Kalibrasi Secara Berkala

Kalibrasi roughness tester sangat penting untuk memastikan akurasi pengukuran. Alat ini perlu dikalibrasi secara berkala sesuai dengan standar dan pedoman yang berlaku. Kalibrasi dapat dilakukan oleh pihak yang kompeten atau laboratorium kalibrasi yang terakreditasi.

Frekuensi kalibrasi bergantung pada penggunaan dan lingkungan penggunaan alat. Umumnya, roughness tester perlu dikalibrasi setidaknya satu kali dalam setahun. Namun, jika alat digunakan dalam lingkungan yang keras atau intensif, kalibrasi lebih sering dapat diperlukan.

Kesalahan Umum dalam Pengukuran Kekasaran Permukaan

Pada sesi ini, kami akan membahas beberapa kesalahan umum yang sering terjadi dalam pengukuran kekasaran permukaan menggunakan roughness tester. Kami akan menjelaskan penyebab kesalahan tersebut, serta bagaimana menghindarinya agar hasil pengukuran menjadi lebih akurat dan konsisten.

Tekanan yang Tidak Konsisten

Salah satu kesalahan umum adalah memberikan tekanan yang tidak konsisten saat menggunakan stylus mekanis. Tekanan yang terlalu kuat atau terlalu lemah dapat menghasilkan hasil pengukuran yang tidak akurat. Pastikan untuk memberikan tekanan yang konstan dan sesuai dengan instruksi penggunaan alat.

Pemilihan Parameter yang Tidak Tepat

Pemilihan parameter pengukuran yang tidak tepat juga dapat menghasilkan kesalahan dalam interpretasi data kekasaran. Setiap aplikasi atau industri mungkin memiliki persyaratan yang berbeda, oleh karena itu, penting untuk memilih parameter yang paling relevan dengan kebutuhan penggunaan. Konsultasikan dengan standar atau panduan industri yang berlaku untuk memastikan pemilihan parameter yang tepat.

Baca Juga  Konstruksi Hoist Crane

Deformasi Probe atau Sensor

Deformasi probe atau sensor juga dapat menyebabkan kesalahan dalam pengukuran kekasaran. Probe yang bengkok atau rusak dapat menghasilkan hasil pengukuran yang tidak akurat. Pastikan probe atau sensor dalam kondisi yang baik, dan ganti jika ditemukan tanda-tanda kerusakan.

Perbandingan Roughness Tester dengan Alat Pengukur Permukaan Lainnya

Terdapat berbagai alat pengukur permukaan yang digunakan dalam industri. Pada sesi ini, kami akan membandingkan roughness tester dengan alat pengukur permukaan lainnya, seperti profilometer dan alat pengukurkekasaran optik.

Profilometer

Profilometer adalah alat pengukur permukaan yang digunakan untuk mengukur profil kasar permukaan dengan menggunakan metode kontak. Alat ini menggunakan stylus mekanis yang menyentuh permukaan benda dan mengukur variasi ketinggian. Perbedaan utama antara profilometer dan roughness tester adalah bahwa profilometer lebih fokus pada pengukuran profil kasar dan bentuk permukaan, sedangkan roughness tester lebih fokus pada pengukuran kekasaran permukaan.

Profilometer biasanya digunakan dalam aplikasi di mana perubahan bentuk permukaan menjadi faktor penting, seperti dalam pengukuran ketebalan lapisan, pengukuran profil gigi roda gigi, atau evaluasi keausan permukaan.

Alat Pengukur Kekasaran Optik

Jenis alat pengukur permukaan non-kontak yang menggunakan prinsip pantulan cahaya untuk mengukur profil permukaan. Alat ini menggunakan teknologi optik, seperti interferometri cahaya, untuk mendapatkan informasi profil permukaan tanpa menyentuh benda yang diukur. Dengan menggunakan alat ini, pengguna dapat mengukur kekasaran pada permukaan yang sangat halus atau sensitif secara akurat.

Keuntungan utama dari alat pengukur kekasaran optik adalah kemampuannya untuk mengukur permukaan yang sangat halus dengan presisi tinggi. Alat ini juga bekerja dengan cepat, sehingga cocok untuk pengukuran dalam lingkungan produksi yang membutuhkan kecepatan tinggi.

Komparasi dengan Roughness Tester

Perbedaan utama antara roughness tester, profilometer, dan alat pengukur kekasaran optik terletak pada metode pengukuran dan fokus aplikasinya. Roughness tester menggunakan metode kontak, baik dengan stylus mekanis maupun sensor non-kontak, untuk mengukur kekasaran permukaan dengan parameter-parameter yang terkait. Profilometer lebih fokus pada pengukuran profil kasar dan bentuk permukaan, sedangkan alat pengukur kekasaran optik lebih cocok untuk mengukur kekasaran pada permukaan yang sangat halus dengan presisi tinggi.

Pemilihan alat yang tepat tergantung pada jenis permukaan yang akan diukur, akurasi yang diinginkan, dan fokus aplikasinya. Dalam banyak kasus, roughness tester merupakan pilihan yang ideal karena fleksibilitasnya dalam mengukur kekasaran permukaan dengan akurasi yang memadai.

Inovasi Terkini dalam Roughness Tester

Pada akhir artikel ini, kami akan mengulas beberapa inovasi terkini dalam pengembangan roughness tester. Kami akan membahas perkembangan teknologi terbaru, seperti penggunaan sensor non-kontak dan integrasi dengan sistem otomatisasi.

Sensor Non-kontak

Inovasi terkini dalam roughness tester adalah penggunaan sensor non-kontak berbasis teknologi optik. Sensor non-kontak ini menggunakan prinsip pantulan cahaya atau pengukuran interferometri untuk mengukur profil permukaan tanpa menyentuh benda yang diukur. Keuntungan utama dari sensor non-kontak adalah tidak adanya risiko deformasi atau kerusakan pada permukaan yang sensitif, serta kemampuan untuk mengukur permukaan yang sangat halus dengan tingkat akurasi yang tinggi.

Integrasi dengan Sistem Otomatisasi

Roughness tester juga semakin dikembangkan untuk dapat diintegrasikan dengan sistem otomatisasi dalam lingkungan produksi. Hal ini memungkinkan pengukuran kekasaran permukaan dapat dilakukan secara otomatis dan terintegrasi dengan proses produksi. Dengan adanya integrasi ini, pengguna dapat menghemat waktu dan tenaga dalam pengukuran, serta memungkinkan pengumpulan data yang lebih efisien dan terukur untuk analisis dan pengambilan keputusan.

Integrasi dengan sistem otomatisasi juga membuka peluang untuk pengembangan solusi pengukuran kekasaran permukaan yang cerdas, seperti penggunaan kecerdasan buatan (Artificial Intelligence) untuk analisis data atau pengaturan parameter pengukuran secara otomatis berdasarkan kebutuhan aplikasi.

Dalam kesimpulan, roughness tester merupakan alat yang sangat penting dalam mengukur kekasaran permukaan suatu benda. Dengan pemahaman yang komprehensif tentang alat ini, Anda dapat meningkatkan kualitas produk dan proses manufaktur, serta mengoptimalkan performa dalam berbagai aplikasi industri. Dengan memilih roughness tester yang tepat dan menggunakan alat ini dengan benar, Anda akan mendapatkan hasil pengukuran yang akurat dan dapat diandalkan.
