LDR (Light Dependent Resistor): Pengertian, Fungsi, dan Cara Kerja

LDR (Light Dependent Resistor) adalah salah satu komponen elektronik yang memiliki resistansi yang berubah tergantung pada intensitas cahaya yang diterimanya. Dalam dunia elektronika, LDR sering digunakan sebagai sensor cahaya yang dapat mendeteksi perubahan intensitas cahaya di sekitarnya. Dengan kata lain, LDR dapat mengubah perubahan cahaya menjadi perubahan resistansi. Hal ini menjadikan LDR sering digunakan dalam berbagai aplikasi seperti lampu otomatis, pengatur kecerahan layar, dan banyak lagi.

Pada artikel ini, kita akan membahas secara detail mengenai LDR, mulai dari pengertian, fungsi, hingga cara kerjanya. Dengan pemahaman yang komprehensif, kita dapat mengaplikasikan LDR dengan lebih baik dalam proyek elektronika kita.

Pengertian LDR

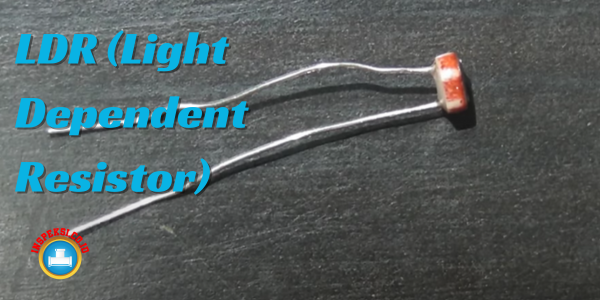

Light Dependent Resistor (LDR) adalah komponen elektronik yang memiliki karakteristik resistansi yang berubah-ubah tergantung pada intensitas cahaya yang diterima. LDR terbuat dari bahan semikonduktor yang sensitif terhadap cahaya, seperti seng sulfida (ZnS) atau kadmium sulfida (CdS). Ketika cahaya mengenai permukaan LDR, elektron-elektron yang terikat pada atom-atom dalam bahan semikonduktor tersebut akan terlepas, sehingga meningkatkan jumlah pembawa muatan. Hal ini akan menyebabkan penurunan resistansi LDR.

Bentuk fisik LDR dapat beragam, mulai dari berbentuk bulat, persegi, hingga berbentuk tabung. Pada umumnya, LDR memiliki dua kaki yang digunakan untuk menghubungkannya ke sirkuit elektronika. LDR juga memiliki tingkat sensitivitas terhadap cahaya yang berbeda-beda, yang dapat diindikasikan oleh nilai resistansinya. Semakin tinggi resistansi LDR, semakin kecil intensitas cahaya yang diterima.

Struktur dan Karakteristik LDR

LDR terdiri dari dua lapisan semikonduktor yang ditempatkan pada substrat yang merupakan bahan isolator. Lapisan semikonduktor ini membentuk struktur seperti sandwich, dengan elektroda yang terhubung pada kedua lapisan tersebut. Ketika cahaya mengenai LDR, elektron-elektron dalam lapisan semikonduktor akan terlepas dan berpindah ke lapisan lainnya, mengubah resistansi LDR.

Karakteristik utama LDR adalah perubahan resistansinya terhadap perubahan intensitas cahaya. Semakin tinggi intensitas cahaya yang diterima, resistansi LDR akan semakin rendah. Sebaliknya, jika intensitas cahaya berkurang, resistansi LDR akan meningkat. Selain itu, LDR juga memiliki waktu respons yang relatif lambat, sehingga perubahan intensitas cahaya yang cepat mungkin tidak terdeteksi dengan akurat.

Fungsi LDR

LDR memiliki fungsi khusus sebagai sensor cahaya dalam berbagai aplikasi elektronika. Berikut adalah beberapa fungsi utama dari LDR:

Sensor Cahaya

Sebagai sensor cahaya, LDR digunakan untuk mendeteksi perubahan intensitas cahaya di sekitarnya. LDR biasanya digunakan dalam sistem lampu otomatis, di mana intensitas cahaya sekitar akan mengubah resistansi LDR, yang kemudian digunakan untuk mengontrol kelayakan menyala atau mati lampu. Misalnya, saat cahaya di sekitar LDR berkurang, resistansi LDR akan meningkat, dan lampu akan secara otomatis dinyalakan.

Pengatur Kecerahan Layar

LDR juga digunakan dalam pengatur kecerahan layar pada perangkat elektronik seperti laptop, tablet, atau ponsel pintar. Dalam hal ini, LDR digunakan untuk mendeteksi intensitas cahaya sekitar perangkat, dan kemudian mengatur kecerahan layar sesuai dengan kondisi pencahayaan yang optimal. Misalnya, ketika cahaya di sekitar perangkat berkurang, resistansi LDR akan meningkat, dan kecerahan layar akan secara otomatis menurun.

Pendeteksi Keberadaan Objek

LDR juga dapat digunakan sebagai sensor untuk mendeteksi keberadaan objek. Dalam aplikasi ini, LDR digunakan dalam kombinasi dengan sumber cahaya, seperti LED. Ketika objek mencegah cahaya dari mencapai LDR, resistansi LDR akan meningkat, dan hal ini dapat diinterpretasikan sebagai adanya objek di depan LDR.

Pendeteksi Cahaya Malam

LDR Pengtur cahaya jalan saat malam
LDR Pengatur cahaya jalan saat malam

Sebagai sensor cahaya malam, LDR dapat digunakan dalam sistem pencahayaan otomatis di luar ruangan. Misalnya, LDR dapat digunakan untuk mengontrol lampu jalan, di mana intensitas cahaya malam hari akan mengubah resistansi LDR dan mengatur kelayakan menyala atau mati lampu jalan. Hal ini membantu menghemat energi dan meningkatkan efisiensi pencahayaan jalan.

Baca Juga  Fungsi Mikrometer pada Mikroskop: Penjelasannya Secara Lengkap

Prinsip Kerja LDR

Prinsip kerja LDR didasarkan pada perubahan resistansi yang terjadi ketika cahaya mengenai permukaannya. Ketika cahaya menyinari LDR, elektron-elektron dalam bahan semikonduktor akan terlepas dari ikatan atom dan berpindah ke lapisan lainnya. Hal ini menyebabkan peningkatan jumlah pembawa muatan dalam bahan semikonduktor, yang pada gilirannya menyebabkan penurunan resistansi LDR. Sebaliknya, ketika cahaya berkurang, jumlah pembawa muatan dalam bahan semikonduktor berkurang, yang menyebabkan peningkatan resistansi LDR.

Prinsip kerja LDR ini didasarkan pada efek fotokonduktif, yaitu perubahan resistansi bahan semikonduktor tergantung pada intensitas cahaya yang diterimanya. Efek ini terjadi karena adanya fenomena penyerapan foton oleh bahan semikonduktor, yang menyebabkan terlepasnya elektron-elektron dari ikatan atom. Perubahan resistansi ini kemudian dapat diukur dan digunakan dalam berbagai aplikasi sensor cahaya.

Perubahan Resistansi dan Intensitas Cahaya

Perubahan resistansi LDR terhadap intensitas cahaya dapat dijelaskan dengan hukum Ohm, yang menyatakan bahwa resistansi (R) berbanding terbalik dengan arus listrik (I) yang mengalir melaluinya. Ketika intensitas cahaya meningkat, pembawa muatan dalam bahan semikonduktor LDR juga meningkat, yang pada gilirannya meningkatkan arus listrik yang mengalir melalui LDR. Hal ini menyebabkan penurunan resistansi LDR.

Sebaliknya, ketika intensitas cahaya berkurang, pembawa muatan dalam bahan semikonduktor LDR juga berkurang, yang menyebabkan penurunan arus listrik yang mengalir melalui LDR. Hal ini menyebabkan peningkatan resistansi LDR. Dengan demikian, resistansi LDR dapat berubah seiring dengan perubahan intensitas cahaya yang diterimanya.

Kurva Karakteristik LDR

Karakteristik resistansi LDR terhadap intensitas cahaya dapat direpresentasikan dalam bentuk kurva karakteristik LDR. Pada kurva ini, sumbu horizontal mewakili intensitas cahaya yang diterima oleh LDR, sedangkan sumbu vertikal mewakili resistansi LDR. Kurva karakteristik LDR umumnya menunjukkan bahwa resistansi LDR akan menurun secara eksponensial seiring dengan peningkatan intensitas cahaya yang diterimanya.

Kurva karakteristik LDR ini akan berbeda-beda tergantung pada jenis dan karakteristik LDR yang digunakan. Beberapa LDR memiliki sensitivitas yang tinggi terhadap cahaya tampak, sedangkan yang lain lebih sensitif terhadap cahaya inframerah. Oleh karena itu, pemilihan LDR yang sesuai dengan aplikasi tertentu sangat penting untuk memastikan kinerja yang optimal.

Karakteristik LDR

LDR memiliki beberapa karakteristik yang perlu dipahami sebelum menggunakannya dalam proyek elektronika. Berikut adalah beberapa karakteristik utama LDR:

Resistansi dan Intensitas Cahaya

Karakteristik utama LDR adalah perubahan resistansi yang terjadi ketika intensitas cahaya berubah. Semakin tinggi intensitas cahaya yang diterima, resistansi LDR akan semakin rendah. Sebaliknya, jika intensitas cahaya berkurang, resistansi LDR akan meningkat. Karakteristik ini memungkinkan LDR untuk digunakan sebagai sensor cahaya yang dapat mendeteksi perubahan intensitas cahaya di sekitarnya.

Sensitivitas Cahaya

Sensitivitas cahaya LDR adalah kemampuannya untuk merespons perubahan intensitas cahaya. Setiap LDR memiliki tingkat sensitivitas yang berbeda, yang dapat diindikasikan oleh nilai resistansinya. Semakin tinggi resistansi LDR pada kondisi cahaya terang, semakin sensitif LDR terhadap cahaya. Sensitivitas cahaya ini perlu dipertimbangkan saat memilih LDR untuk aplikasi tertentu.

Waktu Respons

Waktu respons LDR adalah waktu yang dibutuhkan untuk merespons perubahan intensitas cahaya. LDR memiliki waktu respons yang relatif lambat dibandingkan dengan sensor cahaya lainnya. Oleh karena itu, LDR lebih cocok untuk mendeteksi perubahan intensitas cahaya yang lambat atau stabil, daripada perubahan yang cepat. Dalam beberapa aplikasi, waktu respons LDR mungkin perlu dipertimbangkan untuk memastikan pengukuran yang akurat.

Spektrum Cahaya

Setiap LDR memiliki sensitivitas yang berbeda terhadap spektrum cahaya. Beberapa LDR lebih sensitif terhadap cahaya tampak, sedangkan yang lain lebih sensitif terhadap cahaya inframerah. Pemilihan LDR yang sesuai dengan spektrum cahaya yang ingin diukur sangat penting untuk mendapatkan hasil yang akurat dalam penggunaan sensor cahaya.

Stabilitas

Stabilitas LDR merujuk pada ketahanannya terhadap perubahan temperatur dan penuaan. Beberapa LDR dapat mengalami perubahan resistansi yang signifikan saat suhu berubah, sehingga dapat mempengaruhi akurasi pengukuran. Selain itu, penuaan alami juga dapat mempengaruhi karakteristik LDR seiring waktu. Pemilihan LDR yang stabil dalam jangka panjang dapat memastikan konsistensi kinerja dalam jangka waktu yang lebih lama.

Baca Juga  Sensor Kapasitif Aplikasi Prinsip Kerja Dan Perbedaan Dengan Sensor Induktif

Kelebihan dan Kekurangan LDR

Penggunaan LDR memiliki kelebihan dan kekurangan yang perlu dipertimbangkan sebelum mengaplikasikannya dalam proyek elektronika. Berikut adalah beberapa kelebihan dan kekurangan LDR:

Kelebihan LDR

Salah satu kelebihan utama LDR adalah sensitivitasnya terhadap perubahan intensitas cahaya. LDR mampu mendeteksi perubahan intensitas cahaya dengan akurasi yang tinggi, sehingga sangat cocok digunakan sebagai sensor cahaya pada berbagai aplikasi. Selain itu, LDR juga relatif murah dan mudah ditemukan di pasaran, membuatnya menjadi pilihan yang ekonomis untuk proyek elektronika.

Kekurangan LDR

Salah satu kekurangan LDR adalah waktu respons yang relatif lambat. Hal ini membuat LDR kurang cocok untuk mendeteksi perubahan intensitas cahaya yang cepat atau fluktuatif. Selain itu, LDR juga rentan terhadap perubahan suhu, yang dapat mempengaruhi akurasi pengukuran. Pemilihan LDR yang stabil dan perhatian pada pengaturan suhu dapat mengatasi kekurangan ini.

Aplikasi LDR

LDR digunakan dalam berbagai aplikasi elektronika untuk mendeteksi dan mengukur intensitas cahaya. Berikut adalah beberapa aplikasi praktis dari LDR:

Lampu Otomatis

Salah satu aplikasi paling umum dari LDR adalah dalam sistem lampu otomatis. LDR digunakan sebagai sensor cahaya untuk mendeteksi perubahan intensitas cahaya di sekitarnya. Ketika cahaya di sekitar LDR berkurang, resistansi LDR akan meningkat, dan lampu akan secara otomatis dinyalakan. Hal ini membantu menghemat energi dan meningkatkan kenyamanan pengguna.

Pengatur Kecerahan Layar

LDR juga digunakan dalam pengatur kecerahan layar pada perangkat elektronik seperti laptop, tablet, atau ponsel pintar. Dalam hal ini, LDR digunakan untuk mendeteksi intensitas cahaya sekitar perangkat, dan kemudian mengatur kecerahan layar sesuai dengan kondisi pencahayaan yang optimal. Hal ini membantu mengurangi kelelahan mata pengguna dan menjaga daya tahan baterai perangkat.

Kamera Fotografi

Dalam kamera fotografi, LDR digunakan sebagai sensor cahaya untuk mengukur intensitas cahaya yang diterima oleh sensor gambar. Informasi ini digunakan untuk mengatur pengaturan eksposur dan memastikan hasil foto yang optimal. LDR juga digunakan dalam pemilihan mode pemotretan, seperti mode malam atau mode panorama, di mana intensitas cahaya menjadi faktor penting.

Pendeteksi Keberadaan Objek

LDR dapat digunakan sebagai sensor untuk mendeteksi keberadaan objek. Dalam aplikasi ini, LDR digunakan dalam kombinasi dengan sumber cahaya, seperti LED. Ketika objek mencegah cahaya dari mencapai LDR, resistansi LDR akan meningkat, dan hal ini dapat diinterpretasikan sebagai adanya objek di depan LDR. Aplikasi ini banyak digunakan dalam sistem keamanan, penghitung orang, dan lainnya.

Pendeteksi Cahaya Malam

Sebagai sensor cahaya malam, LDR digunakan dalam sistem pencahayaan otomatis di luar ruangan. Misalnya, LDR dapat digunakan untuk mengontrol lampu jalan, di mana intensitas cahaya malam hari akan mengubah resistansi LDR dan mengatur kelayakan menyala atau mati lampu jalan. Hal ini membantu menghemat energi dan meningkatkan efisiensi pencahayaan jalan.

Cara Menggunakan LDR

Untuk menggunakan LDR dalam proyek elektronika, berikut adalah beberapa langkah yang perlu diikuti:

1. Persiapkan Komponen

Persiapkan LDR yang sesuai dengan kebutuhan proyek Anda. Pastikan juga memiliki sirkuit elektronika yang akan digunakan bersama dengan LDR, seperti Arduino atau Raspberry Pi. Selain itu, siapkan juga komponen pendukung seperti resistor, LED, dan kabel penghubung.

2. Rangkai Sirkuit

Rangkai LDR ke dalam sirkuit elektronika Anda sesuai dengan skema yang telah Anda rencanakan. Hubungkan salah satu kaki LDR ke sumber tegangan, dan kaki lainnya ke resistor. Kemudian, hubungkan ujung resistor yang lain ke ground. Jika menggunakan mikrokontroler seperti Arduino, pastikan juga menghubungkan kaki LDR ke pin analog pada mikrokontroler.

3. Program Mikrokontroler

Program mikrokontroler Anda untuk membaca nilai resistansi LDR dari pin analog. Nilai ini akan berubah seiring dengan perubahan intensitas cahaya yang diterima oleh LDR. Anda dapat menggunakan fungsi bawaanpada mikrokontroler Anda untuk membaca nilai resistansi dan mengambil tindakan yang sesuai berdasarkan nilai tersebut. Misalnya, Anda dapat mengatur lampu LED untuk menyala atau mematikan berdasarkan nilai resistansi LDR yang terbaca.

Baca Juga  Gelang Warna Resistor: Pengertian, Fungsi, Jenis dan Cara Membacanya

4. Uji dan Evaluasi

Setelah menghubungkan dan memprogram LDR, uji sirkuit Anda dengan berbagai kondisi pencahayaan. Amati perubahan nilai resistansi LDR dan pastikan responsnya sesuai dengan harapan. Jika perlu, lakukan kalibrasi pada program atau sirkuit untuk mendapatkan hasil yang akurat dan konsisten.

Tips Menggunakan LDR

Berikut adalah beberapa tips berguna untuk menggunakan LDR dalam proyek elektronika Anda:

Pilih LDR yang Sesuai

Pastikan memilih LDR yang sesuai dengan kebutuhan proyek Anda. Perhatikan sensitivitas cahaya, rentang resistansi, dan spektrum cahaya yang dapat dideteksi oleh LDR tersebut. Jika memungkinkan, lakukan pengujian terlebih dahulu untuk memastikan kinerja yang diharapkan.

Berikan Pelindung Cahaya

Untuk mendapatkan hasil pengukuran yang akurat, pastikan LDR tidak terkena cahaya yang tidak diinginkan. Berikan pelindung cahaya seperti tabung atau kubah transparan di sekitar LDR agar hanya cahaya yang diinginkan yang dapat mencapai permukaannya.

Kalibrasi Sirkuit

Jika hasil pengukuran tidak sesuai dengan harapan, lakukan kalibrasi pada sirkuit atau program mikrokontroler Anda. Hal ini dapat melibatkan penyesuaian nilai resistansi atau pengaturan ambang batas untuk mengaktifkan tindakan tertentu berdasarkan nilai resistansi LDR.

Pertahankan Kebersihan

Pastikan LDR tetap bersih dan bebas dari debu atau kotoran. Partikel kecil dapat mempengaruhi respons LDR terhadap cahaya dan mengurangi akurasi pengukuran. Bersihkan LDR secara berkala dengan menggunakan bahan yang sesuai, seperti kain lembut atau semprotan udara.

Pertimbangkan Suhu Lingkungan

Perhatikan suhu lingkungan saat menggunakan LDR. Beberapa LDR dapat mengalami perubahan resistansi yang signifikan ketika suhu berubah. Pastikan LDR tetap dalam rentang suhu yang disarankan oleh produsen untuk memastikan kinerja yang konsisten.

Perbandingan LDR dengan Sensor Cahaya Lainnya

Dalam dunia elektronika, terdapat berbagai jenis sensor cahaya selain LDR. Berikut adalah perbandingan LDR dengan dua jenis sensor cahaya lainnya:

Fotodioda

Fotodioda adalah jenis sensor cahaya yang juga menggunakan prinsip fotokonduktifitas untuk mendeteksi intensitas cahaya. Namun, fotodioda memiliki respons yang lebih cepat daripada LDR dan biasanya lebih sensitif terhadap cahaya tampak. Fotodioda juga memiliki ukuran yang lebih kecil dan memiliki spektrum respons yang lebih terbatas dibandingkan LDR.

Fototransistor

Fototransistor adalah jenis sensor cahaya yang menggunakan transistor untuk mendeteksi intensitas cahaya. Fototransistor memiliki sensitivitas yang tinggi terhadap cahaya dan memiliki respons yang lebih cepat daripada LDR. Namun, fototransistor membutuhkan tegangan dan arus yang lebih tinggi daripada LDR, sehingga memerlukan rangkaian penguat tambahan.

Dalam memilih sensor cahaya yang tepat untuk proyek Anda, pertimbangkan kecepatan respons, rentang sensitivitas, dan karakteristik spektrum cahaya yang diinginkan. Setiap jenis sensor cahaya memiliki kelebihan dan kekurangan masing-masing, dan pemilihan yang tepat akan tergantung pada aplikasi dan persyaratan proyek.

Kesimpulan

Dalam artikel ini, kita telah membahas secara detail mengenai LDR (Light Dependent Resistor), mulai dari pengertian, fungsi, hingga cara kerjanya. LDR adalah komponen elektronik yang sensitif terhadap perubahan intensitas cahaya dan digunakan sebagai sensor cahaya dalam berbagai aplikasi. Kami telah menjelaskan tentang struktur dan karakteristik LDR, fungsi-fungsi utamanya, prinsip kerja LDR, serta kelebihan dan kekurangan penggunaan LDR.

Kami juga telah memberikan panduan tentang cara menggunakan LDR dalam proyek elektronika, serta tips berguna yang dapat membantu Anda dalam mengoptimalkan kinerja LDR. Selain itu, kami juga membandingkan LDR dengan dua jenis sensor cahaya lainnya untuk memberikan pemahaman yang lebih komprehensif.

Dengan pemahaman yang mendalam tentang LDR, Anda dapat mengaplikasikannya secara efektif dalam proyek elektronika Anda. Pastikan untuk memilih LDR yang sesuai dengan kebutuhan dan memperhatikan faktor-faktor seperti sensitivitas cahaya, waktu respons, dan stabilitas. Dengan demikian, Anda dapat memanfaatkan potensi penuh LDR dan menghasilkan proyek elektronika yang inovatif dan efisien.
