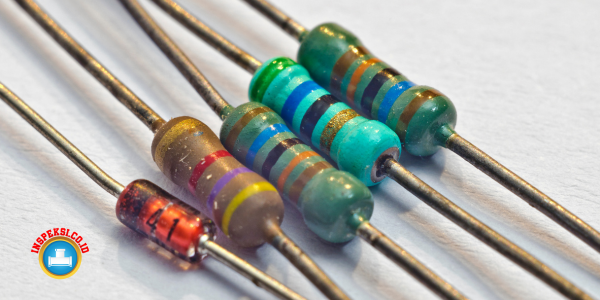

Gelang Warna Resistor: Pengertian, Fungsi, Jenis dan Cara Membacanya

Jika Anda tertarik dengan elektronika atau memiliki minat dalam dunia teknologi, Anda mungkin pernah mendengar tentang gelang warna resistor. Resistor adalah komponen penting dalam rangkaian elektronik yang digunakan untuk mengendalikan aliran arus listrik. Gelang warna resistor, juga dikenal sebagai penanda resistor, adalah cara untuk mengidentifikasi nilai resistansi sebuah resistor.

Dalam artikel ini, kami akan memberikan panduan yang lengkap dan detail tentang gelang warna resistor. Kami akan membahas apa itu gelang warna resistor, cara membaca dan menginterpretasikan kode warna pada gelang resistor, serta memberikan contoh penggunaan gelang warna resistor dalam aplikasi dunia nyata. Dengan membaca artikel ini, Anda akan memiliki pemahaman yang mendalam tentang gelang warna resistor dan bagaimana menerapkannya dalam proyek elektronik Anda.

Pengertian Resistor

Pada sesi ini, kami akan memberikan pengenalan singkat tentang resistor, fungsinya dalam rangkaian elektronik, dan mengapa gelang warna resistor digunakan untuk mengidentifikasi nilai resistansi.

Resistor adalah komponen pasif yang digunakan dalam rangkaian elektronik untuk mengendalikan aliran arus listrik. Fungsinya adalah membatasi aliran arus dan menghasilkan tegangan jatuh. Dengan memperkenalkan hambatan, resistor membantu mengontrol aliran listrik dan melindungi komponen lain dalam rangkaian dari kerusakan akibat arus yang terlalu tinggi.

Gelang warna resistor adalah metode umum yang digunakan untuk mengidentifikasi nilai resistansi sebuah resistor. Gelang-gelang berwarna yang terdapat pada tubuh resistor mewakili angka-angka dalam kode warna. Dengan memahami kode warna ini, Anda dapat mengetahui nilai resistansi sebuah resistor tanpa harus menggunakan alat pengukur khusus.

Fungsi Resistor dalam Rangkaian Elektronik

Resistor memiliki beberapa fungsi penting dalam rangkaian elektronik. Salah satunya adalah membatasi aliran arus listrik. Ketika arus listrik mengalir melalui resistor, hambatan yang diberikan oleh resistor akan membatasi seberapa besar arus tersebut dapat mengalir. Hal ini berguna dalam melindungi komponen lain dalam rangkaian dari aliran arus yang terlalu tinggi yang dapat menyebabkan kerusakan atau kegagalan sistem.

Resistor juga digunakan untuk menghasilkan tegangan jatuh. Ketika arus listrik mengalir melalui resistor, tegangan akan jatuh di sepanjang resistor sesuai dengan hukum Ohm. Hal ini memungkinkan penggunaan resistor untuk mengendalikan tegangan dalam rangkaian elektronik.

Penggunaan Gelang Warna Resistor

Gelang warna resistor digunakan untuk mengidentifikasi nilai resistansi sebuah resistor. Kode warna pada gelang resistor mengikuti standar yang telah ditetapkan. Biasanya, terdapat tiga gelang warna yang mewakili angka-angka dalam kode warna. Gelang pertama dan kedua mewakili digit pertama dan kedua dari nilai resistansi, sedangkan gelang ketiga mewakili faktor pengali atau jumlah nol yang harus ditambahkan ke nilai resistansi.

Contohnya, jika gelang pertama adalah cokelat, gelang kedua adalah hitam, dan gelang ketiga adalah merah, maka nilai resistansi akan menjadi 10 x 100 = 1000 ohm atau 1 kiloohm. Gelang ketiga, dalam hal ini merah, menunjukkan bahwa ada 2 nol yang harus ditambahkan ke nilai resistansi.

Kode Warna pada Gelang Warna Resistor

Sesi ini akan menjelaskan secara rinci kode warna yang digunakan pada gelang warna resistor. Setiap warna pada gelang resistor memiliki makna dan nilai tertentu yang harus dipahami untuk membaca nilai resistansi sebuah resistor.

Standar kode warna pada gelang warna resistor mencakup 10 warna yang berbeda: hitam, cokelat, merah, oranye, kuning, hijau, biru, ungu, abu-abu, dan putih. Setiap warna mewakili angka tertentu dari 0 hingga 9. Selain itu, terdapat juga gelang warna tambahan yang mewakili faktor pengali atau toleransi resistor.

Warna Hitam

Warna hitam pada gelang warna resistor mewakili angka 0. Jika gelang pertama memiliki warna hitam, maka angka pertama dari nilai resistansi adalah 0.

Contoh penggunaan warna hitam: Jika gelang pertama adalah hitam, gelang kedua adalah merah, dan gelang ketiga adalah cokelat, maka nilai resistansi akan menjadi 0 x 10 + 2 = 2 ohm.

Warna Cokelat

Warna cokelat pada gelang warna resistor mewakili angka 1. Jika gelang pertama memiliki warna cokelat, maka angka pertama dari nilai resistansi adalah 1.

Contoh penggunaan warna cokelat: Jika gelang pertama adalah cokelat, gelang kedua adalah hitam, dan gelang ketiga adalah merah, maka nilai resistansi akan menjadi 1 x 10 + 2 = 12 ohm.

Baca Juga  Sensor MQ2: Panduan Lengkap Mengenai Sensor Deteksi Gas

Warna Merah

Warna merah pada gelang warna resistor mewakili angka 2. Jika gelang pertama memiliki warna merah, maka angka pertama dari nilai resistansi adalah 2.

Contoh penggunaan warna merah: Jika gelang pertama adalah merah, gelang kedua adalah cokelat, dan gelang ketiga adalah hitam, maka nilai resistansi akan menjadi 2 x 10 + 1 = 21 ohm.

Warna Oranye

Warna oranye pada gelang warna resistor mewakili angka 3. Jika gelang pertama memiliki warna oranye, maka angka pertama dari nilai resistansi adalah 3.

Contoh penggunaan warna oranye: Jika gelang pertama adalah oranye, gelang kedua adalah merah, dan gelang ketiga adalah cokelat, maka nilai resistansi akan menjadi 3 x 10 + 2 = 32 ohm.

Warna Kuning

Warna kuning pada gelang warna resistor mewakili angka 4. Jika gelang pertama memiliki warna kuning, maka angka pertama dari nilai resistansi adalah 4.

Contoh penggunaan warna kuning: Jika gelang pertama adalah kuning, gelang kedua adalah hitam, dan gelang ketiga adalah merah, maka nilai resistansi akan menjadi 4 x 10 + 2 = 42 ohm.

Warna Hijau

Warna hijau pada gelang warna resistor mewakili angka 5. Jika gelang pertama memiliki warna hijau, maka angka pertama dari nilai resistansi adalah 5.

Contoh penggunaan warna hijau: Jika gelang pertama adalah hijau, gelang kedua adalah cokelat, dan gelang ketiga adalah hitam, maka nilai resistansi akan menjadi 5 x 10 + 1 = 51 ohm.

Warna Biru

Warna biru pada gelang warna resistor mewakili angka 6. Jika gelang pertama memiliki warna biru, maka angka pertama dari nilai resistansi adalah 6.

Contoh penggunaan warna biru: Jika gelang pertama adalah biru, gelang kedua adalah hitam, dan gelang ketiga adalah merah, maka nilai resistansi akan menjadi 6 x 10 + 2 = 62 ohm.

Warna Ungu

Warna ungu pada gelang warna resistor mewakili angka 7. Jika gelang pertama memiliki warna ungu, maka angka pertama dari nilai resistansi adalah 7.

Contoh penggunaan warna ungu: Jika gelang pertama adalah ungu, gelang kedua adalah cokelat, dan gelang ketiga adalah hitam, maka nilai resistansi akan menjadi 7 x 10 + 1 = 71 ohm.

Warna Abu-abu

Warna abu-abu pada gelang warna resistor mewakili angka 8. Jika gelang pertama memiliki warna abu-abu, maka angka pertama dari nilai resistansi adalah 8.

Contoh penggunaan warna abu-abu: Jika gelang pertama adalah abu-abu, gelang kedua adalah hitam, dan gelang ketiga adalah merah, maka nilai resistansi akan menjadi 8 x 10 + 2 = 82 ohm.

Warna Putih

Warna putih pada gelang warna resistor mewakili angka 9. Jika gelang pertama memiliki warna putih, maka angka pertama dari nilai resistansi adalah 9.

Contoh penggunaan warna putih: Jika gelang pertama adalah putih, gelang kedua adalah cokelat, dan gelang ketiga adalah hitam, maka nilai resistansi akan menjadi 9 x 10 + 1 = 91 ohm.

Cara Membaca Gelang Warna Resistor

Di sesi ini, kami akan memberikan panduan langkah demi langkah tentang cara membaca dan menginterpretasikan kode warna pada gelang warna resistor. Kami juga akan memberikan contoh kasus untuk membantu memahami konsep ini dengan lebih baik.

Membaca Gelang Pertama dan Gelang Kedua

Langkah pertama dalam membaca gelang warna resistor adalah memahami makna warna pada gelang pertama dan kedua. Gelang pertama mewakili digit pertama dari nilai resistansi, sedangkan gelang kedua mewakili digit kedua.

Contoh penggunaan gelang pertama dan gelang kedua: Jika gelang pertama adalah kuning dan gelang kedua adalah ungu, maka nilai resistansi akan memiliki dua digit pertama: 5 dan 7.

Membaca Gelang Ketiga

Setelah mengetahui nilai dua digit pertama, kita perlu membaca gelang ketiga untuk mengetahui faktor pengali atau jumlah nol yang harus ditambahkan ke nilai resistansi. Gelang ketiga juga dapat mewakili toleransi resistor.

Contoh penggunaan gelang ketiga: Jika gelang ketiga adalah merah, maka faktor pengali atau jumlah nol yang harus ditambahkan adalah 100. Jadi, nilai resistansi akan menjadi 57 x 100 = 5700 ohm atau 5,7 kiloohm.

Membaca Gelang Keempat (Opsional)

Beberapa resistor memiliki gelang keempat yang mewakili toleransi resistor. Gelang keempat ini menunjukkan sejauh mana nilai resistansi dapat berbeda dari nilai yang sebenarnya.

Contoh penggunaan gelang keempat: Jika gelang keempat adalah emas, maka toleransi resistor adalah ±5%. Ini berarti nilai resistansi sebenarnya dapat berbeda hingga 5% dari nilai yang terbaca dari gelang pertama, kedua, dan ketiga.

Contoh Penggunaan Gelang Warna Resistor

Pada sesi ini, kami akan memberikan beberapa contoh penggunaan gelang warna resistor dalam berbagai aplikasi elektronik. Contoh-contoh ini akan membantu Anda melihat bagaimana gelang warna resistor diterapkan dalam rangkaian nyata.

Baca Juga  Sinar Katode: Pengertian, Sejarah,Fungsi, dan Aplikasi dalam Teknologi Modern

Penggunaan Gelang Warna Resistor dalam Sirkuit Audio

Dalam sirkuit audio, resistor digunakan untuk mengontrol volume suara, menyeimbangkan impedansi, dan melindungi komponen lain dari arus yang terlalu tinggi. Gelang warna resistor membantu dalam memilih resistor yang tepat untuk masing-masing fungsi tersebut.

Contoh penggunaan gelang warna resistor dalam sirkuit audio: Untuk mengontrol volume suara, resistor dengan nilai resistansi yang lebih tinggi digunakan. Misalnya, jika kita ingin menggunakan resistor dengan nilai resistansi 10 kiloohm, kita dapat mencari resistor yang memiliki gelang pertama berwarna cokelat, gelang kedua berwarna hitam, dan gelang ketiga berwarna oranye.

Penggunaan Gelang Warna Resistor dalam Rangkaian Tenaga Surya

Dalam rangkaian tenaga surya, resistor digunakan dalam pengaturan daya, pembatasan arus, dan pengukuran tegangan. Gelang warna resistor membantu dalam memilih resistor yang sesuai dengan kebutuhan spesifik dalam rangkaian tenaga surya.

Contoh penggunaan gelang warna resistor dalam rangkaian tenaga surya: Untuk pembatasan arus dalam rangkaian tenaga surya, resistor dengan nilai resistansi yang rendah dapat digunakan. Misalnya, jika kita ingin menggunakan resistor dengan nilai resistansi 1 ohm, kita dapat mencari resistor yang memiliki gelang pertama berwarna hitam, gelang kedua berwarna hitam, dan gelang ketiga berwarna hijau.

Penggunaan Gelang Warna Resistor dalam Elektronika Mobil

Dalam elektronika mobil, resistor digunakan dalam sistem pengapian, sistem pengereman, dan sistem pengendalian suhu. Gelang warna resistor membantu dalam memilih resistor yang cocok dengan nilai resistansi yang dibutuhkan dalam aplikasi mobil.

Contoh penggunaan gelang warna resistor dalam elektronika mobil: Untuk sistem pengapian mobil, resistor dengan nilai resistansi yang tinggi digunakan untuk mengurangi arus yang mengalir melalui busi. Misalnya, jika kita ingin menggunakan resistor dengan nilai resistansi 5 kiloohm, kita dapat mencari resistor yang memiliki gelang pertama berwarna hijau, gelang kedua berwarna biru, dan gelang ketiga berwarna oranye.

Gelang Warna Resistor dengan Toleransi

Sesi ini akan menjelaskan tentang penggunaan gelang warna resistor dengan toleransi. Toleransi adalah faktor yang menyatakan sejauh mana nilai resistansi resistor dapat berbeda dari nilai yang sebenarnya.

Toleransi resistor dinyatakan dalam bentuk persentase. Misalnya, jika toleransi resistor adalah ±5%, ini berarti nilai resistansi sebenarnya dapat berbeda hingga 5% dari nilai yang terbaca dari gelang pertama, kedua, dan ketiga.

Toleransi Standar pada Gelang Warna Resistor

Toleransi resistor umumnya ditentukan oleh gelang keempat pada gelang warna resistor. Toleransi standar yang sering digunakan adalah ±1%, ±2%, ±5%, dan ±10%. Gelang keempat mewakili toleransi dengan warna-warna tertentu.

Contoh toleransi resistor: Jika gelang keempat berwarna emas, maka toleransi resistor adalah ±5%. Jika gelang keempat berwarna perak, maka toleransi resistor adalah ±10%.

Jenis-jenis Resistor

Pada sesi ini, kami akan memperkenalkan berbagai jenis resistor yang tersedia, termasuk resistor karbon, resistor metal film, dan resistor lapisan tipis. Kami akan menjelaskan perbedaan antara jenis-jenis resistor ini dan bagaimana gelang warna resistor digunakan pada masing-masing jenis.

Resistor Karbon

Resistor karbon adalah jenis resistor yang paling umum dan terjangkau. Resistor ini memiliki tabung plastik dengan lapisan karbon di dalamnya. Gelang warna resistor digunakan pada resistor karbon untuk mengidentifikasi nilai resistansi dan toleransi.

Contoh penggunaan gelang warna resistor pada resistor karbon: Jika kita memiliki resistor karbon dengan gelang pertama berwarna kuning, gelang kedua berwarna ungu, gelang ketiga berwarna merah, dan gelang keempat berwarna emas, maka nilai resistansi adalah 57 kiloohm dengan toleransi ±5%.

Resistor Metal Film

Resistor metal film adalah jenis resistor yang presisi dan stabil. Resistor ini memiliki lapisan film logam pada tabung keramik. Gelang warna resistor juga digunakan pada resistor metal film untuk mengidentifikasi nilai resistansi dan toleransi.

Contoh penggunaan gelang warna resistor pada resistor metal film: Jika kita memiliki resistor metal film dengan gelang pertama berwarna biru, gelang kedua berwarna hitam, gelang ketiga berwarna oranye, dan gelang keempat berwarna perak, maka nilai resistansi adalah 62 kiloohm dengan toleransi ±10%.

Resistor Lapisan Tipis

Resistor lapisan tipis adalah jenis resistor yang memiliki lapisan tipis berupa karbon atau metal yang diaplikasikan langsung pada substrate. Resistor ini memiliki ketepatan dan stabilitas yang tinggi. Gelang warna resistor juga digunakan pada resistor lapisan tipis untuk mengidentifikasi nilai resistansi dan toleransi.

Contoh penggunaan gelang warna resistor pada resistor lapisan tipis: Jika kita memiliki resistor lapisan tipis dengan gelang pertama berwarna cokelat, gelang kedua berwarna hitam, dan gelang ketiga berwarna merah, maka nilai resistansi adalah 10 ohm dengan toleransi ±1%.

Baca Juga  Arus Pendek Adalah: Penyebab, Dampak, dan Cara Mengatasinya

Kalkulator Resistor Online

Sesi ini akan memberikan informasi tentang kalkulator resistor online yang dapat membantu Anda menghitung nilai resistansi berdasarkan kode warna pada gelang warna resistor.

Kalkulator resistor online adalah alat yang dapat digunakan untuk menghitung nilai resistansi berdasarkan kode warna pada gelang warna resistor. Anda hanya perlu memasukkan warna gelang resistor pada kalkulator, dan kalkulator akan memberikan nilai resistansi secara otomatis.

Cara Menggunakan Kalkulator Resistor Online

Langkah-langkah untuk menggunakan kalkulator resistor online:

  1. Masukkan warna gelang pertama pada kolom yang sesuai.
  2. Masukkan warna gelang kedua pada kolom yang sesuai.
  3. Masukkan warna gelang ketiga pada kolom yang sesuai.
  4. Jika ada, masukkan warna gelang keempat pada kolom yang sesuai.
  5. Klik tombol “Hitung” atau “Calculate” untuk mendapatkan nilai resistansi.

Kalkulator resistor online akan menampilkan nilai resistansi berdasarkan kode warna yang Anda masukkan.

Membeli Gelang Warna Resistor

Di sesi ini, kami akan memberikan tips untuk membeli gelang warna resistor yang berkualitas dan memastikan bahwa Anda mendapatkan nilai resistansi yang akurat sesuai kebutuhan proyek Anda.

Memilih Penyedia Terpercaya

Memilih penyedia yang terpercaya adalah langkah penting dalam membeli gelang warna resistor. Pilihlah penyedia yang memiliki reputasi baik dan telah lama berkecimpung dalam industri elektronika. Pastikan mereka menyediakan produk berkualitas dan memiliki pelayanan pelanggan yang baik.

Perhatikan Spesifikasi Resistor

Perhatikan spesifikasi resistor sebelum membelinya. Pastikan resistor memiliki nilai resistansi dan toleransi yang sesuai dengan kebutuhan proyek Anda. Baca dengan cermat informasi yang tertera pada kemasan atau deskripsi produk untuk memastikan bahwa resistor memenuhi persyaratan yang Anda butuhkan.

Periksa Kualitas Gelang Warna

Periksa kualitas gelang warna pada resistor sebelum membelinya. Pastikan gelang warna tercetak dengan jelas dan tidak mudah pudar atau terkelupas. Gelang warna yang tidak jelas dapat menyulitkan dalam membaca nilai resistansi.

Gunakan Alat Pengukur

Jika memungkinkan, gunakan alat pengukur untuk memverifikasi nilai resistansi dari resistor sebelum menggunakannya dalam proyek. Hal ini dapat memastikan bahwa resistor memiliki nilai resistansi yang akurat sesuai dengan yang tertera pada gelang warna.

Kesalahan Umum dalam Membaca Gelang Warna Resistor

Pada sesi ini, kami akan membahas beberapa kesalahan umum yang sering dilakukan saat membaca gelang warna resistor dan bagaimana menghindari kesalahan tersebut.

Kesalahan dalam Membaca Warna

Salah satu kesalahan umum adalah kesalahan dalam membaca warna pada gelang resistor. Warna yang terlihat serupa atau buram dapat menyebabkan kesalahan dalam membaca nilai resistansi. Pastikan Anda melihat dengan cermat dan memastikan warna yang sebenarnya.

Kesalahan dalam Posisi Gelang

Kesalahan lain adalah kesalahan dalam posisi gelang resistor. Urutan gelang pada resistor adalah penting dalam membaca nilai resistansi. Pastikan Anda memperhatikan urutan gelang dan membaca dari gelang pertama hingga terakhir dengan benar.

Tidak Memperhatikan Toleransi

Banyak orang sering kali tidak memperhatikan gelang keempat pada gelang warna resistor yang mewakili toleransi. Toleransi resistor penting untuk memastikan nilai resistansi yang akurat. Jadi, pastikan Anda membaca dan memperhatikan gelang keempat saat membaca nilai resistansi.

Tidak Menggunakan Alat Pengukur

Membaca nilai resistansi hanya berdasarkan gelang warna resistor bisa rentan terhadap kesalahan. Penggunaan alat pengukur resistansi dapat membantu memverifikasi nilai yang terbaca dari gelang warna. Jadi, sebaiknya gunakan alat pengukur untuk memastikan nilai resistansi yang akurat.

Kesimpulan

Dalam artikel ini, kami telah memberikan panduan yang lengkap dan detail tentang gelang warna resistor. Kami menjelaskan apa itu gelang warna resistor, cara membaca dan menginterpretasikan kode warna pada gelang resistor, serta memberikan contoh penggunaan gelang warna resistor dalam aplikasi dunia nyata. Kami juga membahas jenis-jenis resistor dan pentingnya toleransi dalam gelang warna resistor.

Dengan memahami gelang warna resistor, Anda dapat dengan mudah mengidentifikasi nilai resistansi sebuah resistor dan menerapkannya dalam proyek elektronik Anda. Pastikan Anda memperhatikan spesifikasi resistor dan memilih gelang warna resistor yang berkualitas. Jika perlu, gunakan alat pengukur untuk memverifikasi nilai resistansi. Dengan pengetahuan yang Anda peroleh dari artikel ini, Anda akan lebih percaya diri dalam bekerja dengan resistor dan mengembangkan keterampilan elektronika Anda.

Selamat mencoba dan semoga sukses dalam petualangan Anda dalam dunia elektronika!
