Apa Fungsi Resistor? Cara Kerja, Rumus, Jenis dan Cara Hitung

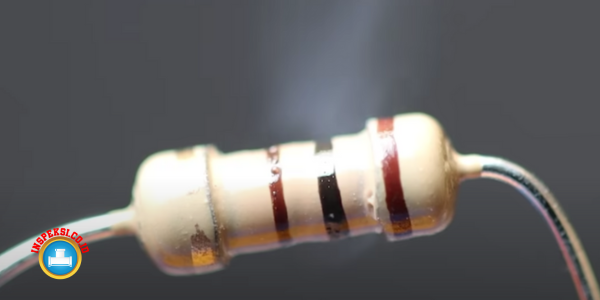

Resistor adalah salah satu komponen elektronik yang paling umum digunakan dalam rangkaian elektronik. Fungsi resistor sangat penting dalam mengontrol arus listrik yang mengalir dalam sebuah rangkaian. Resistor digunakan untuk memberikan resistansi terhadap arus listrik sehingga dapat mengatur arus yang melewati suatu komponen atau rangkaian elektronik.

Dalam artikel ini, kami akan memberikan panduan lengkap tentang fungsi resistor, jenis-jenis resistor yang ada, serta bagaimana resistor bekerja dalam sebuah rangkaian elektronik. Dengan memahami fungsi dan jenis resistor, Anda akan dapat menggunakan resistor dengan lebih efektif dan memahami peran pentingnya dalam rangkaian elektronik.

Fungsi Resistor

Resistor merupakan salah satu komponen dasar dalam rangkaian elektronik. Fungsi utama dari resistor adalah untuk memberikan resistansi, yaitu hambatan terhadap aliran arus listrik. Resistor biasanya terbuat dari bahan seperti karbon, logam, atau lapisan tipis. Ketika arus listrik mengalir melalui resistor, resistor akan mengubah energi listrik menjadi energi panas. Oleh karena itu, resistor juga sering disebut sebagai komponen pasif, karena tidak memproduksi energi.

1. Membatasi Aliran Listrik

Oke, mari kita bicarakan resistor dengan cara yang santai dan mudah dipahami. Bayangkan kamu punya pipa air yang mengalirkan air dari satu tempat ke tempat lain. Sekarang, bayangkan kalau kamu ingin mengatur seberapa banyak air yang mengalir di pipa itu. Nah, di sinilah peran resistor masuk.

Resistor pada dasarnya seperti pengatur aliran untuk arus listrik, mirip dengan katup di pipa air. Saat arus listrik mengalir melalui resistor, ia menghalangi aliran arus tersebut, mirip dengan cara pipa yang menyempit untuk memperlambat aliran air. Itulah sebabnya resistor sering digunakan untuk membatasi atau mengontrol seberapa banyak arus yang mengalir dalam sebuah rangkaian listrik.

Jadi, bayangkan kamu memiliki lampu yang terlalu terang dan kamu ingin sedikit mengurangi kecerahannya. Kamu bisa menggunakan resistor untuk membatasi aliran arus yang masuk ke lampu, sehingga membuatnya tidak terlalu terang. Atau, misalnya kamu punya rangkaian elektronik yang butuh arus listrik tidak terlalu besar agar tidak rusak, kamu bisa menggunakan resistor untuk membatasi aliran arus listriknya.

Intinya, resistor ini seperti penyangga untuk arus listrik, memastikan agar aliran listrik tidak terlalu kuat atau terlalu lemah sehingga membuat perangkat elektronik kita tetap aman dan berfungsi dengan baik.

2. Membagi Tegangan

Bayangkan resistor sebagai pembagi rahasia di antara dua ruangan. Ketika ada tegangan yang datang ke resistor, ia membagi tegangan itu di antara dirinya dan komponen lain dalam rangkaian.

Misalnya, kamu punya dua lampu yang ingin kamu nyalakan dengan satu sumber listrik, tapi kamu ingin salah satu lampu lebih terang daripada yang lain. Nah, di sinilah resistor bisa membantumu. Kamu bisa menggunakan resistor di salah satu lampu untuk membagi tegangan yang masuk, membuat satu lampu menerima tegangan lebih tinggi daripada yang lain. Dengan begitu, lampu yang satu jadi lebih terang daripada yang lain.

Ini sangat berguna dalam rangkaian listrik kompleks di mana kamu butuh berbagai level tegangan untuk berbagai komponen. Resistor membantu untuk memastikan setiap komponen menerima tegangan yang sesuai dengan kebutuhannya.

Jadi, secara simpel, resistor adalah pembagi tegangan di dalam rangkaian listrik, yang memastikan setiap komponen mendapatkan tegangan yang sesuai dengan kebutuhannya untuk berfungsi dengan baik.

3. Melindungi Rangkaian Listrik

Bayangkan resistor seperti gardu keamanan di dalam rangkaian listrikmu.

Baca Juga  Jelaskan Prinsip Kerja Ph Meter Secara Umum

Saat arus listrik mengalir dalam sebuah rangkaian elektronika, terkadang bisa terjadi lonjakan atau fluktuasi yang tidak terduga. Lonjakan ini bisa disebabkan oleh berbagai faktor seperti sumber listrik yang tidak stabil atau gangguan dari luar. Nah, disinilah peran resistor sebagai pelindung masuk.

Resistor dapat berfungsi sebagai pengatur kejut. Saat ada lonjakan arus listrik yang tiba-tiba, resistor bisa mengurangi kekuatannya agar tidak langsung membanjiri komponen-komponen lain dalam rangkaian. Ini seperti menempatkan peredam kejut di jalur listrik, sehingga komponen lain tidak rusak atau terbakar akibat lonjakan tiba-tiba.

Selain itu, resistor juga dapat berperan sebagai pembatas arus. Jika ada arus yang terlalu besar melewati rangkaian, resistor bisa membatasi arus tersebut agar tidak merusak komponen-komponen yang lebih sensitif.

Jadi, secara keseluruhan, resistor berperan sebagai gardu keamanan dalam rangkaian elektronika. Mereka membantu melindungi komponen-komponen lain dari lonjakan arus listrik yang bisa merusak atau mengganggu kinerja mereka. Dengan adanya resistor, rangkaian elektronika menjadi lebih stabil dan aman untuk digunakan dalam berbagai kondisi.

Prinsip Kerja Resistor

Prinsip kerja resistor didasarkan pada hukum Ohm, yang menyatakan bahwa arus listrik yang mengalir melalui suatu konduktor (termasuk resistor) sebanding dengan tegangan yang diterapkan pada konduktor tersebut dan sebaliknya. Dalam rumus matematis, hukum Ohm dapat dituliskan sebagai I = V/R, di mana I adalah arus (amper), V adalah tegangan (volt), dan R adalah resistansi (ohm).

Resistor digunakan dalam rangkaian elektronik untuk mengatur arus listrik yang melewati komponen atau rangkaian tertentu. Misalnya, resistor dapat digunakan untuk mengendalikan tingkat kecerahan lampu LED dalam sebuah rangkaian, atau untuk melindungi komponen lain dari kerusakan akibat aliran arus yang terlalu tinggi.

Alat Ukur Resistansi

Untuk mengukur nilai resistansi suatu resistor, Anda dapat menggunakan alat yang disebut ohmmeter. Ohmmeter adalah alat pengukur yang dirancang khusus untuk mengukur resistansi dalam rangkaian elektronik. Dalam pengukuran resistansi, resistor harus terlebih dahulu dipisahkan dari rangkaian, sehingga tidak ada arus yang mengalir melalui resistor saat diukur.

Nilai resistansi resistor biasanya dinyatakan dalam satuan ohm (Ω). Ada tiga kategori umum resistansi, yaitu resistansi rendah (dalam rentang ohm hingga kiloohm), resistansi menengah (dalam rentang kiloohm hingga megaohm), dan resistansi tinggi (dalam rentang megaohm hingga gigaohm).

Jenis-jenis Resistor

Terdapat berbagai jenis resistor yang tersedia di pasaran. Setiap jenis resistor memiliki karakteristik dan aplikasi yang berbeda. Pemilihan jenis resistor yang tepat sangat penting dalam merancang dan mengkonstruksi rangkaian elektronik yang efisien. Berikut adalah beberapa jenis resistor yang paling umum digunakan:

1. Resistor Karbon

Resistor karbon adalah jenis resistor yang paling umum dan paling murah. Resistor ini terbuat dari campuran karbon dan bahan pengikat. Mereka biasanya memiliki nilai resistansi yang rendah dan toleransi resistansi yang lebar. Resistor karbon banyak digunakan dalam aplikasi umum, seperti sirkuit audio dan sirkuit daya dengan arus rendah hingga sedang.

2. Resistor Logam

Resistor logam terbuat dari paduan logam seperti nikel-khrom atau tahanan yang lebih tinggi dibandingkan resistor karbon. Mereka memiliki toleransi yang lebih baik dan stabilitas suhu yang lebih tinggi daripada resistor karbon. Resistor logam umumnya digunakan dalam aplikasi yang membutuhkan resistansi yang presisi, seperti pengukuran dan instrumen laboratorium.

3. Resistor Lapisan Tipis

Resistor lapisan tipis adalah resistor yang terbuat dari substrat keramik dengan lapisan tipis logam resistif. Mereka memiliki toleransi yang tinggi dan stabilitas suhu yang baik. Resistor lapisan tipis sering digunakan dalam aplikasi yang membutuhkan resistansi yang presisi dan ukuran yang kecil, seperti perangkat elektronik portabel dan peralatan medis.

4. Resistor Variabel

Resistor variabel, juga dikenal sebagai potensiometer atau trimpot, adalah resistor yang nilai resistansinya dapat diubah secara manual. Resistor ini memiliki tiga terminal, dan nilai resistansinya dapat diatur dengan mengubah posisi kursor atau tuas. Resistor variabel digunakan dalam aplikasi yang membutuhkan pengaturan resistansi yang dapat disesuaikan, seperti pengatur volume pada perangkat audio.

Baca Juga  Crane Dalam Pabrik

Penentuan Nilai Resistor

Bagaimana cara menentukan nilai resistor yang dibutuhkan dalam sebuah rangkaian? Nilai resistansi resistor biasanya ditentukan oleh desain rangkaian dan kebutuhan spesifik aplikasi. Berikut adalah beberapa metode yang umum digunakan untuk menentukan nilai resistor:

Kode Warna

Resistor sering kali memiliki kode warna pada tubuhnya yang menunjukkan nilai resistansinya. Kode warna terdiri dari beberapa strip warna yang mewakili digit dan faktor pengali. Dengan memahami kode warna resistor, Anda dapat dengan mudah menentukan nilai resistansi dari resistor tersebut. Misalnya, strip warna merah, hitam, kuning, dan emas pada resistor menunjukkan nilai resistansi 2,2 kiloohm dengan toleransi ±5%.

Formula dan Kalkulator

Jika Anda memiliki nilai resistansi yang diinginkan namun tidak memiliki resistor dengan nilai tersebut, Anda dapat menggunakan formula dan kalkulator untuk menghitung nilai resistor yang tepat. Rumus yang umum digunakan adalah R = V/I, di mana R adalah resistansi, V adalah tegangan, dan I adalah arus. Dengan mengetahui tegangan dan arus yang diinginkan, Anda dapat menghitung nilai resistansi yang diperlukan.

Resistor dalam Rangkaian Seri dan Paralel

Resistor sering kali digunakan dalam rangkaian seri dan paralel. Rangkaian seri adalah rangkaian di mana resistor dihubungkan secara berurutan, sedangkan rangkaian paralel adalah rangkaian di mana resistor dihubungkan secara paralel. Penggunaan resistor dalam rangkaian seri dan paralel memiliki efek yang berbeda pada nilai resistansi total dan arus listrik yang mengalir.

Rangkaian Seri

Pada rangkaian seri, resistansi total (Rt) dapat dihitung dengan menjumlahkan nilai resistansi masing-masing resistor. Metode penghitungan resistansi total pada rangkaian seri adalah sebagai berikut:

Rt = R1 + R2 + R3 + … + Rn

Dalam rangkaian seri, arus yang mengalir melalui setiap resistor memiliki nilai yang sama, sedangkan tegangan total (Vt) di seluruh rangkaian adalah jumlah tegangan jatuh pada setiap resistor. Tegangan pada setiap resistor (V1, V2, V3, dst.) dapat dihitung dengan menggunakan hukum Ohm, yaitu V = I * R.

Rangkaian Paralel

Pada rangkaian paralel, resistansi total (Rt) dapat dihitung menggunakan rumus berikut:

1/Rt = 1/R1 + 1/R2 + 1/R3 + … + 1/Rn

Dalam rangkaian paralel, tegangan yang diterapkan pada setiap resistor adalah sama, sedangkan arus total (It) di seluruh rangkaian adalahjumlah arus yang mengalir melalui setiap resistor. Arus pada setiap resistor (I1, I2, I3, dst.) dapat dihitung menggunakan hukum Ohm, yaitu I = V/R.

Penggunaan resistor dalam rangkaian seri dan paralel memungkinkan kita untuk mengatur nilai resistansi total dan arus listrik yang mengalir dalam rangkaian. Dalam rangkaian seri, resistansi total akan lebih besar daripada nilai resistansi terbesar dari resistor yang ada. Hal ini menyebabkan aliran arus menjadi lebih terbatas. Di sisi lain, dalam rangkaian paralel, resistansi total akan lebih kecil daripada nilai resistansi terkecil dari resistor yang ada. Hal ini memungkinkan arus listrik untuk mengalir dengan lebih mudah.

Pemahaman tentang penggunaan resistor dalam rangkaian seri dan paralel sangat penting dalam merancang dan memahami kerja rangkaian elektronik yang lebih kompleks. Dengan menggunakan kombinasi yang tepat dari resistor seri dan paralel, kita dapat mencapai nilai resistansi yang diinginkan dan mengatur aliran arus sesuai kebutuhan.

Resistor dan Hukum Ohm

Hukum Ohm merupakan prinsip dasar dalam elektronika yang menjelaskan hubungan antara arus listrik, tegangan, dan resistansi. Hukum Ohm menyatakan bahwa arus yang mengalir melalui suatu konduktor adalah sebanding dengan tegangan yang diterapkan pada konduktor tersebut dan sebaliknya.

Baca Juga  Fungsi Sekring Listrik: Panduan Lengkap untuk Keamanan Rumah Anda

Penerapan Hukum Ohm pada Resistor

Pada resistor, hukum Ohm dapat diterapkan dengan rumus matematis I = V/R, di mana I adalah arus listrik yang mengalir melalui resistor (dalam ampere), V adalah tegangan yang diterapkan pada resistor (dalam volt), dan R adalah resistansi dari resistor (dalam ohm).

Dengan menggunakan hukum Ohm, kita dapat menghitung nilai arus yang akan mengalir melalui suatu resistor jika kita mengetahui nilai tegangan yang diterapkan pada resistor tersebut dan nilai resistansinya. Sebaliknya, kita juga dapat menghitung nilai tegangan yang akan muncul pada suatu resistor jika kita mengetahui nilai arus yang mengalir melalui resistor tersebut dan nilai resistansinya.

Penggunaan Hukum Ohm dalam Analisis Rangkaian

Hukum Ohm adalah salah satu alat yang sangat berguna dalam analisis rangkaian elektronik. Dengan memahami hukum Ohm dan menerapkannya dalam rangkaian, kita dapat menghitung nilai tegangan, arus, atau resistansi dalam rangkaian tersebut.

Contohnya, jika kita memiliki rangkaian sederhana yang terdiri dari resistor dan sumber tegangan, kita dapat menggunakan hukum Ohm untuk menghitung nilai arus yang mengalir melalui resistor atau nilai tegangan yang jatuh pada resistor. Dengan menggunakan nilai resistansi yang tepat, kita dapat merancang rangkaian yang sesuai dengan kebutuhan kita.

Penggunaan Resistor dalam Aplikasi Elektronik

Resistor memiliki berbagai aplikasi dalam dunia elektronik. Mereka digunakan dalam berbagai rangkaian dan komponen elektronik untuk mengatur arus listrik, membagi tegangan, dan mengatur karakteristik sinyal. Berikut adalah beberapa aplikasi umum resistor dalam elektronik:

Rangkaian Daya

Dalam rangkaian daya, resistor digunakan untuk mengendalikan arus listrik yang mengalir melalui komponen atau rangkaian lainnya. Resistor dapat digunakan sebagai pembatas arus atau pengatur arus dalam rangkaian daya. Misalnya, resistor dapat digunakan dalam rangkaian lampu untuk mengatur tingkat kecerahan atau dalam rangkaian motor untuk mengendalikan kecepatan putaran.

Sirkuit Audio

Resistor digunakan dalam sirkuit audio untuk mengatur impedansi dan membagi tegangan. Pada amplifier audio, resistor digunakan sebagai bagian dari rangkaian pembagi tegangan untuk mengatur level suara. Resistor juga digunakan dalam pengaturan tone dan equalizer pada sistem audio.

Elektronika Komunikasi

Resistor digunakan dalam berbagai aplikasi elektronika komunikasi, seperti penerima dan pemancar radio, telepon, dan perangkat komunikasi lainnya. Mereka digunakan untuk mengatur impedansi, membatasi arus, dan mengatur tegangan dalam rangkaian komunikasi.

Sensor

Resistor digunakan dalam berbagai sensor untuk mengukur dan mengkonversi sinyal fisik menjadi sinyal listrik. Misalnya, dalam sensor suhu, perubahan resistansi yang terjadi pada resistor yang dipengaruhi oleh suhu digunakan untuk mengukur suhu dan menghasilkan sinyal listrik yang sesuai.

Sirkuit Pengaturan Arus

Resistor digunakan dalam rangkaian pengaturan arus untuk mengatur arus yang melewati komponen atau rangkaian. Pada rangkaian pengaturan arus, resistor digunakan sebagai pembatas arus atau pengatur arus yang mengalir melalui komponen seperti LED atau transistor.

Dalam kesimpulan, resistor memiliki peran penting dalam mengontrol arus listrik dalam sebuah rangkaian elektronik. Dengan pemahaman yang baik tentang fungsi dan jenis-jenis resistor, kita dapat menggunakan resistor dengan lebih efektif dalam berbagai aplikasi elektronik. Baik itu dalam rangkaian daya, sirkuit audio, elektronika komunikasi, sensor, atau rangkaian pengaturan arus, resistor membantu kita dalam merancang dan mengatur kinerja rangkaian elektronik dengan baik. Semoga artikel ini memberikan pemahaman yang komprehensif tentang fungsi resistor dan manfaatnya dalam dunia elektronik.
