IC NE555: Pengertian, Fungsi, dan Aplikasi Lengkap

IC NE555 adalah salah satu komponen elektronik yang sangat populer dan sering digunakan dalam berbagai proyek elektronika. Dalam artikel ini, kita akan membahas secara rinci tentang IC NE555, termasuk pengertian, fungsi, serta aplikasi yang dapat diimplementasikan menggunakan IC NE555.

Pengertian IC NE555

IC NE555 adalah sebuah timer multivibrator yang terbuat dari transistor-transistor logic (TTL). IC NE555 biasanya tersedia dalam bentuk chip DIP-8 dengan 8 pin yang terdiri dari beberapa komponen elektronik seperti resistor, kapasitor, dan transistor. IC NE555 dapat dioperasikan dengan tegangan 4,5 hingga 16 volt dan dapat menghasilkan output dengan daya hingga 200 mA. IC NE555 memiliki berbagai mode operasi, termasuk mode monostable (one-shot), astable (free-running), dan bistable (flip-flop).

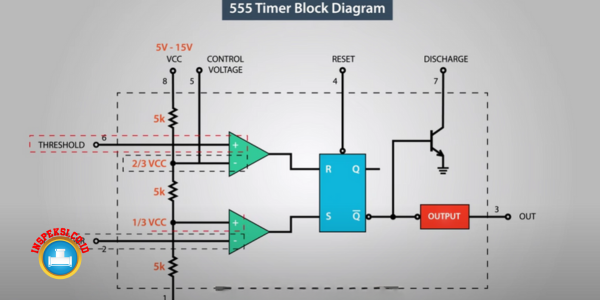

Komponen IC NE555

IC NE555 terdiri dari beberapa komponen utama yang bekerja bersama untuk menghasilkan fungsi-fungsi tertentu. Beberapa komponen yang terdapat pada IC NE555 antara lain:

  • Transistor: Digunakan untuk mengatur aliran arus dan tegangan di dalam IC NE555.
  • Kapasitor: Berperan dalam menyimpan muatan listrik yang diperlukan dalam proses kerja IC NE555.
  • Resistor: Digunakan untuk mengatur resistansi dan mengontrol aliran arus dalam IC NE555.
  • Dioda: Berfungsi sebagai penyearah arus dan melindungi IC NE555 dari arus balik.

Dengan kerjasama komponen-komponen ini, IC NE555 dapat menciptakan timing dan gelombang output yang diperlukan dalam berbagai aplikasi elektronika.

Sejarah IC NE555

IC NE555 ditemukan oleh seorang insinyur bernama Hans R. Camenzind pada tahun 1971 ketika ia bekerja di perusahaan Signetics Corporation. IC NE555 awalnya dirancang sebagai pengganti timer mekanikal yang mahal dan tidak efisien. Kemudian, IC NE555 menjadi sangat populer di kalangan hobiis elektronika dan industri karena kemudahan penggunaannya dan keandalannya.

Seiring berjalannya waktu, IC NE555 terus mengalami pengembangan dan peningkatan kualitas. Saat ini, IC NE555 tersedia dalam berbagai varian dan merek yang memiliki karakteristik dan spesifikasi yang berbeda-beda.

Fungsi dan Prinsip Kerja IC NE555

IC NE555 memiliki fungsi-fungsi utama yang sangat berguna dalam proyek-proyek elektronika. Berikut adalah beberapa fungsi utama IC NE555:

Timer

Fungsi utama IC NE555 adalah sebagai timer yang dapat menghasilkan sinyal output dengan durasi waktu yang dapat diatur. IC NE555 dapat diatur untuk menghasilkan sinyal output dengan waktu delay tertentu pada mode monostable, atau menghasilkan sinyal output dengan periode yang dapat diatur pada mode astable.

Oscillator

IC NE555 juga dapat berfungsi sebagai oscillator yang digunakan untuk menghasilkan gelombang osilasi dengan frekuensi tertentu. Dalam mode astable, IC NE555 akan menghasilkan gelombang osilasi dengan periode yang dapat diatur.

Driver

IC NE555 dapat berfungsi sebagai driver yang mengatur dan mengendalikan perangkat elektronik lainnya. IC NE555 dapat mengontrol daya dan arus yang mengalir ke perangkat lain, seperti motor, lampu, atau speaker.

Flip-Flop

IC NE555 juga dapat digunakan sebagai flip-flop yang dapat menghasilkan output yang berubah-ubah antara dua keadaan logika. Mode operasi bistable pada IC NE555 memungkinkan penggunaan IC NE555 sebagai flip-flop yang dapat digunakan dalam rangkaian logika digital.

Baca Juga  ELCB (Earth Leakage Circuit Breaker): Pengertian,Fungsi, Jenis dan Standar

Mode Operasi Monostable pada IC NE555

Mode operasi monostable adalah salah satu mode operasi yang paling sering digunakan pada IC NE555. Dalam mode monostable, IC NE555 akan menghasilkan sinyal output dengan durasi waktu tertentu setelah mendapatkan trigger input. Berikut adalah beberapa hal yang perlu diketahui mengenai mode operasi monostable pada IC NE555:

Prinsip Kerja Mode Monostable

Pada mode monostable, IC NE555 akan berada dalam keadaan stabil atau tidak berubah-ubah hingga mendapatkan sinyal trigger input. Setelah mendapatkan sinyal trigger input, IC NE555 akan menghasilkan sinyal output dengan durasi waktu yang ditentukan oleh nilai resistor dan kapasitor yang terhubung ke pin kontrol IC NE555.

Rumus Perhitungan Waktu Delay

Untuk menghitung waktu delay pada mode monostable, dapat menggunakan rumus:

T = 1.1 x R x C

di mana:

  • T adalah waktu delay (dalam detik).
  • R adalah nilai resistansi (dalam ohm) yang terhubung ke pin kontrol IC NE555.
  • C adalah nilai kapasitansi (dalam farad) yang terhubung ke pin kontrol IC NE555.

Contoh Implementasi Mode Monostable

Mode monostable pada IC NE555 dapat diimplementasikan dalam berbagai proyek elektronika. Salah satu contoh penerapan mode monostable adalah dalam pembuatan detektor gerak. Dalam detektor gerak, IC NE555 akan menghasilkan sinyal output dengan durasi waktu tertentu setelah mendeteksi gerakan menggunakan sensor gerak. Durasi waktu delay pada mode monostable dapat diatur sesuai dengan kebutuhan proyek.

Mode Operasi Astable pada IC NE555

Mode operasi astable adalah mode operasi yang menghasilkan sinyal output dengan periode waktu tertentu. Dalam mode astable, IC NE555 akan terus menghasilkan gelombang osilasi dengan frekuensi yang ditentukan oleh nilai resistor dan kapasitor yang terhubung ke pin kontrol IC NE555. Berikut adalah beberapa hal yang perlu diketahui mengenai mode operasi astable pada IC NE555:

Prinsip Kerja Mode Astable

Pada mode astable, IC NE555 akan berada dalam keadaan tidak stabil atau berubah-ubah antara dua keadaan logika. IC NE555 akan menghasilkan sinyal output dengan periode waktu tertentu saat tegangan pada pin kontrol naik dan turun secara berkala.

Rumus Perhitungan Periode dan Duty Cycle

Untuk menghitung periode dan duty cycle pada mode astable, dapat menggunakan rumus-rumus berikut:

Periode:

T = 0.693 x (R1 + 2R2) x C

di mana:

  • T adalah periode (dalam detik).
  • R1 adalah nilai resistansi (dalam ohm) yang terhubung antara pin kontrol dan pin discharge IC NE555.
  • R2 adalah nilai resistansi (dalam ohm) yang terhubung antara pin threshold dan pin discharge IC NE555.
  • C adalah nilai kapasitansi (dalam farad) yang terhubung antara pin kontrol dan pin discharge IC NE555.

Duty Cycle:

D = (R1 + R2) / (R1 + 2R2)

di mana:

  • D adalah duty cycle (dalam persen).
  • R1 adalah nilai resistansi (dalam ohm) yang terhubung antara pin kontrol dan pin discharge IC NE555.
  • R2 adalah nilai resistansi (dalam ohm) yang terhubung antara pin threshold dan pin discharge IC NE555.

Contoh Implementasi Mode Astable

Mode astable pada IC NE555 dapat diimplementasikan dalam berbagai proyek elektronika. Salah satu contoh penerapan mode astable adalah dalam pembuatan klakson elektronik. Dalam klakson elektronik, IC NE555 akan menghasilkan sinyal output berupa gelombang osilasi dengan periode tertentu, yang akan menggerakkan speaker dan menghasilkan suara klakson. Periode dan duty cycle pada mode astable dapat diatur sesuai dengan kebutuhan untuk menciptakan suara klakson yang diinginkan.

Baca Juga  Tombol Hoist Crane: Fungsi, Jenis Dan Perawatan dan Perbaikan

Mode Operasi Bistable pada IC NE555

Mode operasi bistable pada IC NE555 memungkinkan penggunaan IC NE555 sebagai flip-flop yang dapat menghasilkan output yang berubah-ubah antara dua keadaan logika. Berikut adalah beberapa hal yang perlu diketahui mengenai mode operasi bistable pada IC NE555:

Prinsip Kerja Mode Bistable

Pada mode bistable, IC NE555 akan berada dalam keadaan stabil dalam satu keadaan logika tertentu hingga mendapatkan sinyal trigger. Setelah mendapatkan sinyal trigger, IC NE555 akan mengubah keadaan logika outputnya dan tetap berada dalam keadaan tersebut hingga mendapatkan sinyal trigger berikutnya.

Implementasi Flip-Flop dengan IC NE555

Mode operasi bistable pada IC NE555 memungkinkan penggunaan IC NE555 sebagai flip-flop dalam rangkaian logika digital. Dalam rangkaian flip-flop, IC NE555 dapat mengubah keadaan logika outputnya berdasarkan sinyal input yang diterima, mirip dengan prinsip kerja flip-flop pada rangkaian logika digital.

Contoh penerapan mode bistable pada IC NE555 adalah dalam pembuatan flip-flop JK. Dalam flip-flop JK, IC NE555 digunakan untuk menghasilkan sinyal output yang berubah-ubah antara dua keadaan logika berdasarkan sinyal input yang diterima.

Aplikasi Timer Sederhana dengan IC NE555

IC NE555 dapat digunakan dalam berbagai aplikasi timer sederhana. Dalam aplikasi timer sederhana, IC NE555 digunakan untuk mengontrol waktu tertentu dalam sebuah rangkaian elektronika. Berikut adalah beberapa contoh aplikasi timer sederhana dengan menggunakan IC NE555:

Detektor Gerak

Salah satu contoh penerapan IC NE555 dalam aplikasi detektor gerak adalah dengan menggunakan sensor gerak sebagai trigger input pada mode monostable IC NE555. Ketika sensor gerak mendeteksi gerakan, IC NE555 akan menghasilkan sinyal output dengan durasi waktu tertentu yang dapat digunakan untuk mengaktifkan perangkat elektronik lain, seperti lampu atau alarm.

Klakson Elektronik

IC NE555 dapat digunakan dalam pembuatan klakson elektronik dengan mengatur periode dan duty cycle pada mode astable. Dengan menghubungkan sinyal output IC NE555 ke speaker, kita dapat menghasilkan suara klakson dengan frekuensi dan durasi tertentu.

Lampu Otomatis

IC NE555 dapat digunakan dalam aplikasi lampu otomatis dengan mengatur waktu delay pada mode monostable. Ketika mendapatkan sinyal trigger, IC NE555 akan menghasilkan sinyal output dengan durasi waktu tertentu yang dapat digunakan untuk mengaktifkan lampu dalam waktu yang telah ditentukan.

Aplikasi PWM (Pulse Width Modulation) dengan IC NE555

Pulse Width Modulation (PWM) adalah teknik pengendalian sinyal dengan mengatur lebar pulsa sinyal dalam periode tertentu. IC NE555 dapat digunakan untuk menghasilkan sinyal PWM dengan mengatur periode dan duty cycle pada mode astable. Berikut adalah beberapa aplikasi PWM dengan menggunakan IC NE555:

Pengendalian Kecepatan Motor DC

Dalam aplikasi pengendalian kecepatan motor DC, IC NE555 dapat digunakan untuk menghasilkan sinyal PWM yang kemudian digunakan untuk mengatur kecepatan putaran motor. Dengan mengubah duty cycle sinyal PWM, kita dapat mengendalikan kecepatan motor DC secara proporsional.

Kontrol Kecerahan Lampu LED

IC NE555 dapat digunakan untuk mengendalikan kecerahan lampu LED dengan menggunakan sinyal PWM. Dengan mengatur duty cycle sinyal PWM, kita dapat mengubah kecerahan lampu LED secara proporsional.

Baca Juga  Fungsi Mata Bor: Pentingnya Alat ini dalam Proses Perkayuan dan Konstruksi

Pengendalian Servo Motor

Servo motor merupakan jenis motor yang dapat dikendalikan dengan presisi. IC NE555 dapat digunakan untuk menghasilkan sinyal PWM yang kemudian digunakan untuk mengontrol posisi servo motor. Dengan mengatur duty cycle sinyal PWM, kita dapat mengendalikan sudut putaran servo motor.

Aplikasi Oscillator dengan IC NE555

Oscillator adalah rangkaian yang menghasilkan gelombang osilasi dengan frekuensi tertentu. IC NE555 dapat digunakan sebagai oscillator dengan mengatur nilai resistor dan kapasitor pada mode astable. Berikut adalah beberapa aplikasi oscillator dengan menggunakan IC NE555:

Generator Gelombang Sinus

Dalam aplikasi generator gelombang sinus, IC NE555 dapat digunakan untuk menghasilkan gelombang osilasi dengan bentuk sinusoidal. Dengan mengatur nilai resistor dan kapasitor pada mode astable, IC NE555 dapat menghasilkan gelombang sinus dengan frekuensi yang dapat diatur.

Generator Gelombang Kotak

IC NE555 juga dapat digunakan untuk menghasilkan gelombang osilasi dengan bentuk kotak (square wave). Dalam mode astable, IC NE555 akan menghasilkan gelombang kotak dengan periode dan duty cycle yang dapat diatur sesuai dengan nilai resistor dan kapasitor yang terhubung.

Generator Gelombang Segitiga

IC NE555 dapat digunakan untuk menghasilkan gelombang osilasi dengan bentuk segitiga (triangle wave). Dengan menggunakan resistor dan kapasitor yang sesuai pada mode astable, IC NE555 dapat menghasilkan gelombang segitiga dengan frekuensi dan amplitudo yang dapat diatur.

Aplikasi Sensor dengan IC NE555

IC NE555 dapat digunakan dalam berbagai aplikasi sensor. Dalam aplikasi sensor, IC NE555 digunakan untuk mengolah sinyal yang diterima dari sensor dan menghasilkan output yang sesuai. Berikut adalah beberapa contoh aplikasi sensor dengan menggunakan IC NE555:

Sensor Cahaya

Dalam aplikasi sensor cahaya, IC NE555 dapat digunakan untuk menghasilkan output yang berubah-ubah berdasarkan intensitas cahaya yang diterima oleh sensor. Output IC NE555 dapat digunakan untuk mengendalikan lampu secara otomatis berdasarkan kondisi cahaya sekitar.

Sensor Suhu

IC NE555 juga dapat digunakan dalam aplikasi sensor suhu. Dengan menggunakan sensor suhu yang memancarkan sinyal analog, IC NE555 dapat mengubah sinyal analog menjadi sinyal digital yang sesuai dengan rentang suhu tertentu. Output IC NE555 dapat digunakan untuk mengendalikan perangkat lain, seperti kipas pendingin atau pemanas, berdasarkan suhu yang terdeteksi.

Sensor Gerak

IC NE555 dapat digunakan dalam aplikasi sensor gerak. Dengan menggunakan sensor gerak sebagai trigger input pada mode monostable, IC NE555 dapat menghasilkan output yang berubah-ubah dengan durasi waktu tertentu saat mendeteksi gerakan. Output IC NE555 dapat digunakan untuk mengaktifkan perangkat lain, seperti lampu atau alarm, saat ada gerakan yang terdeteksi.

Dalam kesimpulan, IC NE555 adalah komponen elektronik yang sangat serbaguna dan dapat digunakan dalam berbagai proyek elektronika. Dalam artikel ini, kita telah membahas pengertian, fungsi, serta aplikasi yang dapat diimplementasikan menggunakan IC NE555. Dengan memahami karakteristik dan kemampuan IC NE555, kita dapat mengaplikasikan komponen ini secara efektif dan kreatif dalam proyek-proyek elektronika kita. Semoga artikel ini bermanfaat dan dapat memberikan wawasan baru mengenai IC NE555.
