Welding Gauge : Fungsi Dan Kelebihannya

Berbicara tentang pengelasan, tidak bisa dipungkiri bahwa kualitas pengelasan menjadi salah satu aspek yang sangat penting. Pentingnya kualitas pengelasan ini membuat para pengrajin maupun insinyur perlu menggunakan alat yang tepat untuk memastikan keakuratan dan kekuatan sambungan pengelasan. Salah satu alat yang sering digunakan dalam proses ini adalah welding gauge atau alat ukur pengelasan.

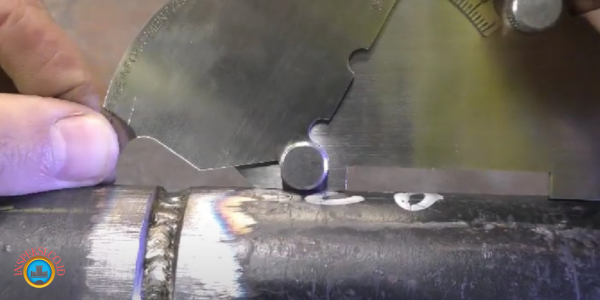

Welding gauge adalah alat yang dirancang khusus untuk mengukur berbagai aspek penting dalam pengelasan, seperti panjang pengelasan, tinggi sambungan, sudut pengelasan, dan banyak lagi. Dengan menggunakan welding gauge, para pengrajin dapat memastikan bahwa pengelasan yang mereka lakukan sesuai dengan standar kualitas yang ditetapkan.

Fungsi utama welding gauge yang perlu Anda ketahui.

1. Mengukur Sudut Bevel

Sudut bevel adalah salah satu aspek penting dalam pengelasan. Dengan menggunakan welding gauge, Anda dapat dengan mudah mengukur sudut bevel yang telah ditentukan dalam spesifikasi teknis, sehingga memastikan pengelasan sesuai dengan standar yang diharapkan.

2. Mengetahui Lebar Root Gap

Root gap adalah jarak antara kedua ujung logam yang akan disambungkan dalam pengelasan. Mengukur lebar root gap dengan akurat adalah kunci untuk menghindari cacat dan memastikan kekuatan pengelasan yang optimal.

3. Mengukur Linier Misalignment

Misalignment linier dapat menjadi masalah serius dalam pengelasan. Welding gauge membantu Anda mengidentifikasi dan mengukur tingkat misalignment ini sehingga Anda dapat mengoreksinya sebelum mengelas.

4. Mengukur Tinggi Mahkota Las (Capping)

Mahkota las adalah bagian terluar dari pengelasan yang biasanya memiliki bentuk seperti cincin. Mengukur tinggi mahkota las adalah langkah penting untuk memastikan bahwa pengelasan selesai dengan benar dan sesuai dengan spesifikasi.

5. Mengukur Tinggi Root Penetration (Penembusan akar las)

Root penetration mengacu pada sejauh mana pengelasan menembus ke dalam material dasar. Dengan menggunakan welding gauge, Anda dapat memantau dan mengukur tinggi root penetration ini untuk memastikan kekuatan dan keandalan pengelasan.

6. Mengetahui Kedalaman Cacat Material (Mechanical Damage)

Dalam pengelasan, kerusakan material seperti retak atau cacat lainnya dapat mengurangi kekuatan dan integritas pengelasan. Welding gauge membantu Anda mengukur kedalaman cacat material ini, memungkinkan Anda untuk mengambil tindakan perbaikan yang diperlukan.

7. Mengukur Kedalaman Cacat Las Undercut

Undercutting adalah kondisi di mana pengelasan menghilangkan sejumlah material dari bagian dasar pengelasan. Dengan welding gauge, Anda dapat dengan cepat mengukur kedalaman undercut dan menghindari masalah yang mungkin timbul akibatnya.

8. Mengukur Leg Length pada Fillet Weld

Fillet weld adalah salah satu jenis pengelasan yang umum digunakan dalam berbagai aplikasi. Dengan welding gauge, Anda dapat mengukur panjang leg pada fillet weld dengan presisi, memastikan kualitas pengelasan yang konsisten.

9. Mengukur Aktual Throat (Actual Throat Thickness)

Throat thickness adalah bagian terpenting dari pengelasan yang berkontribusi pada kekuatan strukturalnya. Welding gauge membantu Anda mengukur tebal throat secara akurat, memastikan bahwa pengelasan memenuhi persyaratan desain yang diperlukan.

Dalam dunia pengelasan yang kompetitif, penggunaan welding gauge menjadi semakin penting. Dengan pemahaman yang baik tentang berbagai fungsi welding gauge, Anda dapat memastikan bahwa pengelasan Anda sesuai dengan standar kualitas tertinggi. Sebagai seorang profesional pengelasan, Anda dapat memanfaatkan alat ini untuk memaksimalkan efisiensi dan keandalan hasil pengelasan Anda. Jadi, pastikan untuk selalu memiliki welding gauge yang handal dalam kotak alat Anda.

Fungsi Welding Gauge dalam Mengukur Panjang Pengelasan

Salah satu fungsi utama welding gauge adalah untuk mengukur panjang pengelasan. Panjang pengelasan yang tepat sangat penting untuk memastikan kekuatan dan kestabilan sambungan. Dengan menggunakan welding gauge, pengrajin dapat dengan mudah mengukur panjang pengelasan secara akurat dan konsisten.

Keakuratan Pengukuran Panjang Pengelasan

Welding gauge dilengkapi dengan skala yang terukur dengan presisi tinggi. Skala ini memungkinkan pengrajin untuk mengukur panjang pengelasan dengan akurasi hingga beberapa milimeter. Pengukuran yang akurat ini sangat penting agar panjang pengelasan sesuai dengan spesifikasi yang diinginkan.

Metode Pengukuran Panjang Pengelasan

Ada beberapa metode yang dapat digunakan untuk mengukur panjang pengelasan menggunakan welding gauge. Salah satunya adalah dengan menggunakan sisi rata dari alat ini untuk ditempatkan di sepanjang sambungan pengelasan. Kemudian, pengrajin dapat membaca angka pada skala welding gauge untuk mengetahui panjang pengelasan secara langsung.

Fungsi Welding Gauge dalam Mengukur Tinggi Sambungan

Tinggi sambungan adalah parameter penting dalam pengelasan, terutama dalam pengelasan dengan bentuk dan posisi yang kompleks. Tinggi sambungan yang tidak sesuai dengan spesifikasi dapat mengakibatkan kelemahan struktural. Oleh karena itu, penggunaan welding gauge sangat penting untuk mengukur tinggi sambungan dengan akurasi tinggi.

Keakuratan Pengukuran Tinggi Sambungan

Welding gauge dilengkapi dengan skala vertikal yang memungkinkan pengrajin untuk mengukur tinggi sambungan dengan presisi tinggi. Skala ini biasanya memiliki tanda-tanda yang jelas untuk mempermudah pengukuran. Dengan menggunakan welding gauge, pengrajin dapat memastikan tinggi sambungan yang konsisten dan sesuai dengan standar yang ditetapkan.

Metode Pengukuran Tinggi Sambungan

Ada beberapa metode yang dapat digunakan untuk mengukur tinggi sambungan menggunakan welding gauge. Salah satunya adalah dengan meletakkan sisi rata welding gauge di sepanjang sambungan pengelasan dan membaca angka pada skala vertikal. Metode ini memastikan pengukuran yang akurat dan konsisten dari tinggi sambungan.

Fungsi Welding Gauge dalam Mengukur Sudut Pengelasan

Sudut pengelasan yang tepat sangat penting untuk menjaga kekuatan dan kestabilan sambungan. Ketidaksesuaian sudut pengelasan dapat menyebabkan tegangan yang tidak merata dan bahkan kegagalan struktural. Oleh karena itu, penggunaan welding gauge sangat penting untuk mengukur sudut pengelasan dengan akurasi tinggi.

Keakuratan Pengukuran Sudut Pengelasan

Welding gauge dilengkapi dengan indikator sudut yang memudahkan pengrajin untuk mengukur sudut pengelasan dengan tepat. Indikator ini biasanya terukur dengan presisi tinggi untuk memastikan pengukuran yang akurat. Dengan menggunakan welding gauge, pengrajin dapat memastikan bahwa sudut pengelasan sesuai dengan spesifikasi yang diinginkan.

Metode Pengukuran Sudut Pengelasan

Ada beberapa metode yang dapat digunakan untuk mengukur sudut pengelasan menggunakan welding gauge. Salah satunya adalah dengan menempatkan welding gauge pada sudut pengelasan dan membaca angka pada indikator sudut. Metode ini memungkinkan pengrajin untuk mengukur sudut pengelasan dengan presisi tinggi.

Fungsi Welding Gauge dalam Memeriksa Kekuatan Pengelasan

Kekuatan sambungan pengelasan adalah salah satu aspek yang sangat penting dalam pengelasan. Sambungan yang tidak kuat dapat mengakibatkan kegagalan struktural yang berbahaya. Oleh karena itu, penggunaan welding gauge sangat penting untuk memeriksa kekuatan pengelasan dengan akurasi tinggi.

Pengujian Kekuatan Pengelasan dengan Welding Gauge

Welding gauge dilengkapi dengan fitur yang memungkinkan pengrajin untuk menguji kekuatan pengelasan dengan cara yang aman dan efektif. Salah satu metode pengujian yang umum dilakukan adalah dengan menggunakan alat uji tarik. Pengrajin dapat menggantung beban pada pengelasan dan menggunakan welding gauge untuk memeriksa apakah pengelasan mampu menahan beban tersebut.

Interpretasi Hasil Pengujian Kekuatan Pengelasan

Setelah melakukan pengujian kekuatan pengelasan, pengrajin perlu menginterpretasi hasil pengujian dengan benar. Welding gauge biasanya dilengkapi dengan skala atau indikator yang menunjukkan kekuatan pengelasan. Pengrajin dapat membandingkan hasil pengujian dengan standar yang ditetapkan untuk memastikan bahwa kekuatan pengelasan memenuhi persyaratan yang diinginkan.

Fungsi Welding Gauge dalam Memastikan Kualitas Pengelasan

Secara keseluruhan, fungsi utama welding gauge adalah untuk memastikan kualitas pengelasan. Dengan menggunakan alat ini, pengrajin dapat melakukan pengukuran yang akurat dan konsisten, sehingga menghasilkan pengelasan yang sesuai dengan standar kualitas yang ditetapkan. Hal ini sangat penting untuk menjaga keamanan dan keandalan struktur yang menggunakan pengelasan.

Pentingnya Kualitas Pengelasan

Kualitas pengelasan yang baik sangat penting dalam berbagai aplikasi, mulai dari konstruksi bangunan hingga industri manufaktur. Pengelasan yang buruk dapat mengakibatkan struktur yang rapuh, mudah retak, atau bahkan kegagalan struktural yang berbahaya. Oleh karena itu, memastikan kualitas pengelasan dengan menggunakan welding gauge sangatlah penting.

Menjaga Konsistensi Kualitas Pengelasan

Salah satu keuntungan menggunakan welding gauge adalah dapat menjaga konsistensi kualitas pengelasan. Dengan menggunakan alat ini, pengrajin dapat mengukur dengan akurasi tinggi dan memastikan bahwa setiap pengelasan memenuhi standar kualitas yang sama. Hal ini penting untuk menghindari perbedaan kualitas antar pengelasan yang dapat mempengaruhi kekuatan dan kestabilan struktur.

Meminimalkan Risiko Kegagalan Struktural

Dengan menggunakan welding gauge untuk memastikan kualitas pengelasan, pengrajin dapat meminimalkan risiko kegagalan struktural yang dapat berdampak serius. Pengelasan yang berkualitas buruk dapat mengakibatkan kerugian finansial yang signifikan, risiko kecelakaan, dan bahkan hilangnya nyawa. Oleh karena itu, penggunaan welding gauge merupakan langkah yang sangat dianjurkan dalam proses pengelasan.

Keuntungan Menggunakan Welding Gauge

Menggunakan welding gauge memiliki beberapa keuntungan yang signifikan dalam proses pengelasan. Berikut ini adalah beberapa keuntungan utama yang dapat diperoleh dengan menggunakan alat ini:

Pengukuran Yang Akurat

Welding gauge dirancang khusus untuk memberikan pengukuran yang akurat dan presisi tinggi. Alat ini dilengkapi dengan skala dan indikator yang memungkinkan pengrajin untuk mengukur dengan ketelitian hingga beberapa milimeter. Dengan pengukuran yang akurat, pengrajin dapat memastikan bahwa setiap aspek pengelasan sesuai dengan spesifikasi dan standar yang ditetapkan.

Kemudahan Penggunaan

Welding gauge dirancang dengan konsep yang sederhana dan mudah digunakan. Alat ini biasanya memiliki pegangan yang ergonomis dan tanda-tanda yang jelas untuk memudahkan pengukuran. Pengrajin dapat dengan mudah memposisikan alat ini di sepanjang sambungan pengelasan dan membaca hasil pengukuran secara langsung.

Konsistensi Kualitas Pengelasan

Dalam proses pengelasan, menjaga konsistensi kualitas sangat penting. Dengan menggunakan welding gauge, pengrajin dapat memastikan bahwa setiap pengelasan memiliki kualitas yang sama. Alat ini memungkinkan pengukuran yang konsisten dari panjang pengelasan, tinggi sambungan, sudut pengelasan, dan parameter lainnya, sehingga menghasilkan pengelasan yang seragam dan berkualitas tinggi.

Pemeriksaan Kualitas Pengelasan yang Efektif

Welding gauge juga memudahkan dalam melakukan pemeriksaan kualitas pengelasan. Dengan menggunakan alat ini, pengrajin dapat dengan cepat dan efektif memeriksa apakah pengelasan memenuhi standar kualitas yang ditetapkan. Hal ini membantu dalam mengidentifikasi potensi masalah atau cacat pada pengelasan sebelum digunakan dalam struktur yang sebenarnya.

Peningkatan Efisiensi

Dengan menggunakan welding gauge, pengrajin dapat meningkatkan efisiensi dalam proses pengelasan. Alat ini memungkinkan pengukuran yang cepat dan akurat, sehingga mengurangi waktu yang diperlukan untuk mengukur secara manual. Selain itu, dengan memastikan bahwa setiap pengelasan memenuhi spesifikasi yang diinginkan, pengrajin dapat menghindari waktu dan biaya yang diperlukan untuk perbaikan atau pengulangan pengelasan yang tidak memenuhi standar.

Tips Menggunakan Welding Gauge dengan Benar

Untuk menggunakan welding gauge dengan benar dan mendapatkan hasil yang akurat, ada beberapa tips yang perlu diperhatikan. Berikut ini adalah beberapa tips yang dapat Anda ikuti:

Pastikan Alat Dalam Kondisi Baik

Sebelum digunakan, pastikan bahwa welding gauge dalam kondisi baik dan tidak rusak. Periksa apakah skala dan indikator masih berfungsi dengan baik. Jika ditemukan kerusakan atau keausan pada alat, segera ganti dengan yang baru untuk memastikan akurasi pengukuran yang optimal.

Perhatikan Kalibrasi Alat

Pastikan bahwa welding gauge telah dikalibrasi dengan benar sebelum digunakan. Kalibrasi yang tepat memastikan bahwa alat memberikan hasil pengukuran yang akurat. Periksa petunjuk penggunaan untuk mengetahui metode kalibrasi yang direkomendasikan oleh produsen.

Pahami Petunjuk Penggunaan

Sebelum menggunakan welding gauge, pastikan untuk membaca dan memahami petunjuk penggunaan yang disediakan oleh produsen. Setiap alat mungkin memiliki petunjuk penggunaan yang sedikit berbeda. Pahami dengan baik langkah-langkah yang harus diikuti untuk penggunaan yang benar.

Pastikan Kebersihan Alat

Jaga kebersihan welding gauge setelah digunakan. Bersihkan alat dari kotoran atau residu pengelasan sebelum menyimpannya. Kebersihan alat adalah faktor penting dalam menjaga akurasi pengukuran.

Pakailah Alat dengan Aman

Gunakan welding gauge dengan hati-hati dan aman. Pastikan untuk menjaga jarak yang aman dari percikan api atau benda panas saat melakukan pengukuran. Selalu gunakan perlindungan pribadi, seperti sarung tangan dan kacamata pengaman, saat melakukan pengelasan atau pengukuran.

Pilihan Welding Gauge yang Tersedia

Ada berbagai jenis welding gauge yang tersedia di pasaran, dengan masing-masing memiliki fungsi dan kegunaan yang berbeda. Berikut ini adalah beberapa jenis welding gauge yang umum digunakan:

Fillet Weld Gauge

Fillet weld gauge digunakan untuk mengukur dimensi dan sudut pada pengelasan fillet. Alat ini memungkinkan pengrajin untuk mengukur panjang, tinggi, dan sudut fillet weld dengan akurasi tinggi.

Taper Gauge

Taper gauge digunakan untuk mengukur sudut tirus pada pengelasan, seperti V-groove atau U-groove. Alat ini memungkinkan pengrajin untuk memastikan bahwa sudut tirus sesuai dengan spesifikasi yang diinginkan.

Bridge Cam Gauge

Bridge cam gauge digunakan untuk mengukur ketinggian sambungan pengelasan pada permukaan melengkung atau melintang. Alat ini memungkinkan pengrajin untuk mengukur dengan akurasi tinggi pada permukaan yang tidak rata.

Key Gauge

Key gauge digunakan untuk mengukur lebar celah pada pengelasan dengan desain khusus, seperti pengelasan celah kunci. Alat ini memastikan bahwa celah sesuai dengan spesifikasi dan standar yang ditetapkan.

Peran Welding Inspector dalam Penggunaan Welding Gauge

Penggunaan welding gauge seringkali melibatkan peran seorang welding inspector. Welding inspector adalah profesional yang memiliki pengetahuan dan keterampilan dalam memastikan bahwa pengelasan sesuai dengan standar dan spesifikasi yang ditetapkan.

Pemeriksaan Kualitas Pengelasan

Welding inspector menggunakan welding gauge sebagai alat bantu untuk melakukan pemeriksaan kualitas pengelasan. Mereka akan menggunakan alat ini untuk mengukur panjang pengelasan, tinggi sambungan, sudut pengelasan, dan parameter penting lainnya untuk memastikan bahwa pengelasan memenuhi standar kualitas yang ditetapkan.

Pengujian Non-Destructive

Welding inspector juga dapat menggunakan welding gauge sebagai bagian dari pengujian non-destructive untuk memeriksa kekuatan dan integritas pengelasan. Mereka dapat melakukan pengujian dengan membebani sambungan pengelasan dan memeriksa apakah ada deformasi atau kerusakan yang terjadi.

Dokumentasi Kualitas Pengelasan

Sebagai bagian dari peran mereka, welding inspector juga bertanggung jawab untuk mendokumentasikan kualitas pengelasan. Mereka akan mencatat hasil pengukuran dan pengujian yang dilakukan dengan menggunakan welding gauge, serta menyimpannya sebagai bukti bahwa pengelasan telah memenuhi standar yang ditetapkan.

Inovasi Terkini dalam Teknologi Welding Gauge

Teknologi welding gauge terus mengalami perkembangan untuk memberikan kemudahan dan keakuratan yang lebih tinggi dalam pengukuran dan pemeriksaan pengelasan. Berikut ini adalah beberapa inovasi terkini dalam teknologi welding gauge:

Sensor Digital

Beberapa welding gauge dilengkapi dengan sensor digital yang memungkinkan pengukuran yang lebih akurat dan cepat. Sensor ini dapat membaca pengukuran secara langsung dan menampilkan hasilnya pada layar digital. Hal ini meminimalkan kesalahan manusia dalam membaca skala dan meningkatkan kecepatan pengukuran.

Integrasi dengan Sistem Komputer

Beberapa welding gauge juga telah mengintegrasikan dengan sistem komputer untuk analisis data yang lebih canggih. Dengan menghubungkan welding gauge ke komputer, pengrajin dapat mengumpulkan dan menyimpan data pengukuran secara elektronik. Data ini dapat dianalisis lebih lanjut untuk mendapatkan informasi yang lebih detail tentang kualitas pengelasan, tren, dan pola yang mungkin tidak terlihat secara langsung.

Fitur Pemantauan Real-Time

Beberapa welding gauge juga dilengkapi dengan fitur pemantauan real-time yang memungkinkan pengrajin untuk mengikuti proses pengelasan secara langsung. Alat ini dapat memberikan informasi tentang parameter pengelasan saat sedang dilakukan, seperti suhu, waktu, dan tekanan. Dengan pemantauan real-time, pengrajin dapat mengambil tindakan yang diperlukan jika ada ketidaksesuaian dengan spesifikasi.

Desain Ergonomis

Selain inovasi teknologi, desain welding gauge juga terus berkembang untuk memberikan kenyamanan dan kemudahan penggunaan. Beberapa welding gauge memiliki pegangan yang ergonomis dan ringan, sehingga meminimalkan kelelahan pada pengrajin yang menggunakannya dalam waktu yang lama. Desain yang ergonomis juga memungkinkan pengrajin untuk mengakses area yang sulit dijangkau dengan mudah.

Kesimpulan

Dalam dunia pengelasan, keakuratan dan kualitas sangatlah penting. Untuk memastikan keakuratan dan kekuatan sambungan pengelasan, penggunaan welding gauge menjadi suatu keharusan. Alat ini memiliki berbagai fungsi yang sangat penting, mulai dari mengukur panjang pengelasan, tinggi sambungan, sudut pengelasan, hingga memeriksa kekuatan dan kualitas pengelasan.

Dengan menggunakan welding gauge dengan benar, pengrajin dapat memastikan pengelasan yang berkualitas tinggi dan sesuai dengan standar yang ditetapkan. Keuntungan penggunaan alat ini meliputi pengukuran yang akurat, kemudahan penggunaan, konsistensi kualitas pengelasan, pemeriksaan kualitas yang efektif, dan peningkatan efisiensi dalam proses pengelasan.

Dalam penggunaan welding gauge, penting untuk memperhatikan tips penggunaan yang benar, seperti memastikan alat dalam kondisi baik, memahami petunjuk penggunaan, menjaga kebersihan alat, dan menggunakan alat dengan aman. Selain itu, ada berbagai jenis welding gauge yang tersedia, seperti fillet weld gauge, taper gauge, bridge cam gauge, dan key gauge, yang dapat dipilih sesuai dengan kebutuhan dan spesifikasi pengelasan.

Dalam penggunaan welding gauge, peran welding inspector juga sangat penting. Welding inspector menggunakan welding gauge sebagai alat bantu untuk pemeriksaan kualitas pengelasan, pengujian non-destructive, dan dokumentasi kualitas pengelasan. Hal ini meningkatkan kepercayaan dan keandalan pengelasan.

Terakhir, teknologi welding gauge terus mengalami inovasi untuk memberikan kemudahan dan keakuratan yang lebih tinggi. Inovasi terkini termasuk penggunaan sensor digital, integrasi dengan sistem komputer, dan fitur pemantauan real-time. Semua ini membantu pengrajin dalam mendapatkan data yang lebih akurat dan menganalisis kualitas pengelasan secara lebih mendalam.

Dalam kesimpulannya, penggunaan welding gauge adalah langkah yang sangat dianjurkan dalam proses pengelasan. Dengan menggunakan alat ini, pengrajin dapat memastikan keakuratan, kekuatan, dan kualitas pengelasan yang sesuai dengan standar dan spesifikasi yang ditetapkan. Dengan demikian, pengelasan dapat menjadi lebih aman, andal, dan efisien.
