Voltmeter adalah? Sejarah, Prinsip Kerja, Batas Ukur, Jenis Serta Cara Ukurnya

Definisi Voltmeter

Voltmeter adalah alat ukur yang dirancang khusus untuk mengukur beda potensial, atau lebih dikenal sebagai tegangan, antara dua titik dalam suatu rangkaian listrik. Tegangan merupakan faktor penting dalam banyak aplikasi teknik dan ilmiah, menjadikan voltmeter alat yang esensial dalam berbagai bidang.

Sejarah Singkat

Alat ukur tegangan telah ada sejak abad ke-19, dengan penemuan dan pengembangan pertama yang dilakukan oleh ilmuwan seperti Alessandro Volta, dari mana nama “volt” berasal. Seiring berjalannya waktu, teknologi dan metode pengukuran telah berkembang, menghasilkan voltmeter modern yang kita kenal saat ini.

Voltmeter adalah alat yang penting dalam dunia teknik dan ilmiah, memungkinkan kita untuk mengukur tegangan dengan presisi tinggi. Baik itu voltmeter analog maupun digital, masing-masing memiliki kelebihan dan kekurangannya. Memahami cara kerja dan pentingnya kalibrasi dapat membantu dalam mendapatkan pembacaan yang akurat dan handal.

Prinsip Kerja Voltmeter

Prinsip kerja voltmeter, baik analog maupun digital, adalah dasar dari fungsinya sebagai alat ukur tegangan. Mengerti bagaimana alat ini bekerja membantu pemakai memahami pembacaannya dan memastikan penggunaan yang benar.

Dasar Hukum Ohm

Sebelum memahami prinsip kerja voltmeter, penting untuk memahami Hukum Ohm. Menurut Hukum Ohm, tegangan (V) antara dua titik dalam rangkaian adalah hasil kali dari arus listrik (I) yang mengalir melalui rangkaian dan resistansi (R) dari rangkaian tersebut: .

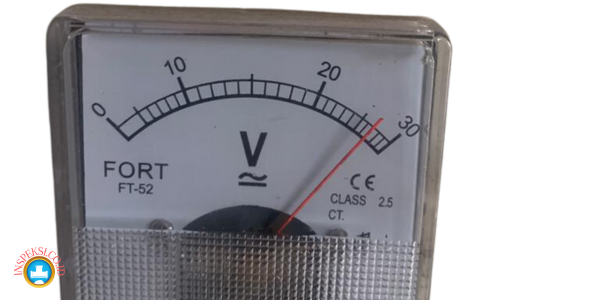

 Voltmeter Analog

  • Galvanometer: Komponen utama dari voltmeter analog adalah galvanometer, yang memanfaatkan interaksi antara arus listrik dan medan magnet untuk menghasilkan gerakan jarum.
  • Resistor: Untuk melindungi galvanometer dari arus yang berlebihan dan merusak, resistor pengali ditambahkan secara seri dengan galvanometer. Resistor ini juga memperluas rentang pengukuran voltmeter.
  • Pembacaan: Ketika tegangan diukur, jarum galvanometer bergerak sesuai dengan arus yang mengalir melalui galvanometer, memberikan pembacaan langsung dari tegangan.

 Voltmeter Digital

  • Pengubah Analog-ke-Digital (ADC): Voltmeter digital menggunakan ADC untuk mengubah tegangan analog menjadi pembacaan digital.
  • Referensi: ADC membandingkan tegangan input dengan referensi tegangan untuk memberikan pembacaan digital.
  • Tampilan: Hasil pengukuran ditampilkan dalam bentuk angka digital pada layar voltmeter.

Penempatan dalam Rangkaian

  • Pengukuran Paralel: Berbeda dengan amperemeter, voltmeter harus dihubungkan secara paralel dengan komponen yang tegangannya ingin diukur.
  • Pengaruh Minimum: Desain voltmeter memastikan bahwa pengaruhnya terhadap rangkaian yang diukur minimal, yaitu memiliki resistansi internal yang tinggi agar tidak mengubah kondisi rangkaian saat pengukuran.

Pemahaman tentang prinsip kerja voltmeter adalah kunci untuk mendapatkan pembacaan yang akurat dan memahami batasan alat. Baik voltmeter analog maupun digital, masing-masing memiliki kelebihan dan kekurangannya. Dengan pemahaman ini, pengguna dapat memilih alat yang paling sesuai dengan kebutuhannya dan menggunakan alat tersebut dengan benar.

Komponen Voltmeter

Setiap voltmeter, baik analog maupun digital, memiliki komponen-komponen dasar yang memungkinkannya bekerja dengan efektif. Memahami komponen-komponen ini memungkinkan pemakai untuk memastikan perawatan dan kalibrasi yang tepat serta mengidentifikasi potensi masalah.

 Voltmeter Analog

  • Galvanometer: Ini adalah komponen sentral dari voltmeter analog. Ia memanfaatkan interaksi antara arus listrik dan medan magnet untuk menghasilkan gerakan pada jarum penunjuk.
  • Skala Pengukuran: Papan yang memiliki angka-angka dan tanda-tanda yang menunjukkan nilai tegangan yang diukur.
  • Resistor Pengali: Sebuah resistor yang ditambahkan secara seri dengan galvanometer untuk melindungi dan memperluas rentang pengukuran.

Voltmeter Digital

  • Pengubah Analog-ke-Digital (ADC): Mengubah tegangan analog menjadi pembacaan digital.
  • Layar Digital: Tampilan tempat hasil pengukuran ditampilkan dalam bentuk angka.
  • Rangkaian Referensi: Mengontrol tegangan referensi yang dibandingkan dengan tegangan yang diukur oleh ADC.
  • Rangkaian Pemrosesan: Mengelola data dari ADC dan menyiapkan informasi untuk ditampilkan.
Baca Juga  Satuan Momen: Pengertian, Rumus, dan Contoh Perhitungannya

Komponen Umum

  • Terminal atau Probe: Digunakan untuk menyambungkan voltmeter ke titik-titik dalam rangkaian yang ingin diukur.
  • Switch atau Saklar Rentang: Memungkinkan pengguna untuk memilih rentang pengukuran yang berbeda sesuai dengan kebutuhan.
  • Sirkuit Pelindung: Melindungi voltmeter dari tegangan atau arus berlebih yang dapat merusak alat.
  • Baterai atau Sumber Daya: Memberi tenaga pada voltmeter, terutama pada tipe digital.

Setiap komponen voltmeter memiliki peran penting dalam fungsi keseluruhan alat. Dengan memahami komponen-komponen ini, pengguna dapat memastikan bahwa voltmeter berfungsi dengan benar dan memberikan pembacaan yang akurat. Perawatan rutin dan pemeriksaan komponen akan memperpanjang usia alat dan memastikan integritas pengukuran.

Batas Ukur

Batas ukur mengacu pada kemampuan maksimal dan minimal dari sebuah alat ukur dalam mengukur sebuah besaran tanpa menimbulkan kerusakan atau kesalahan. Dalam konteks voltmeter, batas ukur menunjukkan rentang tegangan maksimal dan minimal yang bisa diukur.

Pentingnya Batas Ukur

  • Pencegahan Kerusakan: Mengukur tegangan di luar batas ukur dapat merusak voltmeter atau menghasilkan pembacaan yang tidak akurat.
  • Optimalisasi Pembacaan: Batas ukur memastikan bahwa pembacaan yang dihasilkan berada dalam rentang akurasi optimal alat.

Batas Ukur pada Voltmeter Analog

  • Resistor Pengali: Dengan menambahkan resistor pengali, rentang ukur voltmeter analog bisa diperluas. Hal ini memungkinkan pengukuran tegangan yang lebih tinggi tanpa merusak komponen internal.
  • Rentang Skala: Skala pada voltmeter analog seringkali memiliki beberapa rentang, memungkinkan pengguna untuk memilih rentang yang paling sesuai dengan tegangan yang diukur.

Batas Ukur pada Voltmeter Digital

  • Pengaturan Otomatis: Banyak voltmeter digital memiliki kemampuan untuk menyesuaikan rentang ukur secara otomatis berdasarkan tegangan yang diukur.
  • Keamanan dan Perlindungan: Sirkuit pelindung di voltmeter digital biasanya akan mencegah kerusakan dari tegangan yang melebihi batas ukur.

Memperluas Batas Ukur

Untuk tegangan yang sangat tinggi, seringkali diperlukan alat khusus atau adaptasi untuk memperluas batas ukur voltmeter. Misalnya, penggunaan probe khusus yang dapat mengurangi tegangan input.

Memahami batas ukur voltmeter adalah krusial untuk memastikan pengukuran yang akurat dan aman. Pengguna harus selalu memastikan bahwa tegangan yang akan diukur berada dalam rentang yang sesuai dengan kapasitas alat untuk mencegah kerusakan dan mendapatkan pembacaan yang tepat.

Jenis Voltmeter

Voltmeter tersedia dalam berbagai jenis dengan prinsip kerja, fitur, dan aplikasi yang berbeda. Bab ini akan menggambarkan beberapa jenis voltmeter yang paling umum digunakan di industri dan laboratorium.

Voltmeter Analog

  • Prinsip Kerja: Menggunakan pergerakan mekanis jarum berdasarkan interaksi antara medan magnet dan arus listrik.
  • Fitur Khas: Skala yang dicetak pada papan dengan jarum yang menunjukkan pembacaan.
  • Kelebihan: Mudah dibaca dan tidak memerlukan sumber daya eksternal.
  • Kekurangan: Akurasi mungkin kurang dibandingkan dengan voltmeter digital dan rentang ukur terbatas.

Voltmeter Digital

  • Prinsip Kerja: Mengubah sinyal analog menjadi digital menggunakan pengubah analog-ke-digital.
  • Fitur Khas: Tampilan digital, biasanya dalam bentuk angka, yang menunjukkan pembacaan.
  • Kelebihan: Akurasi tinggi, kemampuan untuk menyimpan data, dan beberapa model dilengkapi dengan fitur tambahan seperti pengukuran resistansi dan kapasitansi.
  • Kekurangan: Memerlukan sumber daya (biasanya baterai) dan mungkin lebih sulit dibaca dalam kondisi pencahayaan tertentu.

Voltmeter Elektrostatik

  • Prinsip Kerja: Berdasarkan prinsip elektrostatik, dimana dua lempeng akan mendapatkan muatan dan repulsi saling mendekat atau menjauh.
  • Kelebihan: Ideal untuk mengukur tegangan tinggi.
  • Kekurangan: Rentang ukur terbatas dan mungkin kurang akurat dibandingkan jenis lainnya.

Voltmeter Osilografik

  • Prinsip Kerja: Menggunakan osiloskop untuk menampilkan bentuk gelombang tegangan.
  • Kelebihan: Mampu menampilkan bentuk gelombang, frekuensi, dan karakteristik lain dari sinyal.
  • Kekurangan: Memerlukan keahlian khusus untuk menginterpretasi data dan biasanya lebih mahal.

Setiap jenis voltmeter memiliki kelebihan dan kekurangan tersendiri. Pilihan voltmeter harus didasarkan pada kebutuhan aplikasi, akurasi yang diperlukan, dan lingkungan pengukuran. Memahami karakteristik masing-masing jenis dapat membantu pengguna dalam membuat keputusan yang tepat saat memilih voltmeter untuk kebutuhannya.

Baca Juga  Skala: Mengenal Konsep dan Pentingnya dalam Berbagai Aspek Hidup

Cara Pakai

Menggunakan voltmeter dengan benar adalah esensial untuk mendapatkan pembacaan yang akurat dan menjaga keselamatan pengguna. Bab ini akan memberikan panduan langkah demi langkah tentang cara menggunakan voltmeter, baik analog maupun digital.

Memilih Voltmeter yang Tepat

  • Pastikan voltmeter memiliki rentang ukur yang sesuai dengan tegangan yang akan diukur.
  • Untuk pengukuran presisi, pilih voltmeter dengan resolusi yang tinggi.

Persiapan Sebelum Pengukuran

  • Matikan sirkuit atau perangkat yang akan diukur.
  • Pastikan voltmeter dalam keadaan baik dan tidak ada kerusakan pada probe atau kabel.

Langkah Pengukuran dengan Voltmeter

a. Voltmeter Analog:

  1. Putar saklar selektor ke rentang ukur yang diinginkan.
  2. Pasang probe merah (positif) dan hitam (negatif) ke terminal yang sesuai pada voltmeter.
  3. Hubungkan probe merah ke titik dengan potensial yang lebih tinggi dan probe hitam ke potensial yang lebih rendah.
  4. Baca jarum indikator pada skala voltmeter untuk mendapatkan pembacaan.

b. Voltmeter Digital:

  1. Nyalakan voltmeter.
  2. Pilih mode pengukuran (misalnya AC atau DC).
  3. Tentukan rentang ukur atau biarkan otomatis jika voltmeter memiliki fitur auto-ranging.
  4. Hubungkan probe seperti pada voltmeter analog.
  5. Baca tampilan digital untuk mendapatkan pembacaan.

Kesalahan Umum dan Pencegahannya

  • Menghubungkan dalam mode seri: Voltmeter harus selalu dihubungkan dalam mode paralel ke sirkuit.
  • Pemilihan rentang ukur yang salah: Selalu mulai dari rentang ukur yang lebih tinggi dan turunkan jika perlu.
  • Probe Terbalik: Pastikan probe positif dan negatif terhubung dengan benar. Kesalahan ini bisa menyebabkan pembacaan negatif pada voltmeter analog.

Keselamatan Saat Pengukuran

  • Jangan pernah menyentuh ujung probe saat melakukan pengukuran.
  • Jangan gunakan voltmeter pada kondisi basah atau dalam lingkungan dengan kelembapan tinggi.
  • Selalu periksa batas ukur voltmeter dan pastikan tidak mengukur tegangan di luar batas tersebut.

Menggunakan voltmeter dengan benar memastikan pembacaan yang akurat dan mencegah kerusakan pada perangkat atau cedera pada pengguna. Selalu ikuti instruksi dari produsen dan gunakan selalu praktik keselamatan saat melakukan pengukuran.

Satuan Pengukuran

Dalam dunia elektronika, penting untuk memahami berbagai satuan pengukuran yang digunakan dalam konteks pengukuran tegangan. Satuan-satuan ini memberikan informasi tentang besar dan jenis tegangan yang diukur, serta memberi petunjuk tentang aplikasi dan batasannya.

Dasar Satuan Tegangan

  • Volt (V): Ini adalah satuan dasar untuk mengukur tegangan. Satu volt adalah beda potensial yang diperlukan untuk menggerakkan satu coulomb muatan listrik melalui hambatan satu ohm dalam satu detik.

Sub-satuan Tegangan

a. Milivolt (mV):

  • Sama dengan 0.001 Volt atau 10^(-3) Volt.
  • Sering digunakan untuk mengukur tegangan yang sangat rendah.

b. Mikrovolt (µV):

  • Sama dengan 0.000001 Volt atau 10^(-6) Volt.
  • Umumnya digunakan dalam aplikasi sensor dan pengukuran presisi tinggi.

Satuan Tegangan yang Lebih Besar

a. Kilovolt (kV):

  • Sama dengan 1000 Volt atau 10^3 Volt.
  • Biasanya digunakan dalam aplikasi jaringan tenaga listrik dan tegangan tinggi.

Satuan Lainnya dalam Konteks Elektronika

  • Ohm (Ω): Satuan hambatan. Mengukur seberapa besar hambatan aliran arus listrik.
  • Ampere (A): Satuan arus listrik. Mengukur seberapa besar arus listrik yang mengalir.
  • Watt (W): Satuan daya. Mengukur seberapa banyak energi yang digunakan atau dihasilkan.

Mengubah Satuan

Dalam prakteknya, seringkali diperlukan untuk mengubah dari satu satuan ke satuan lain. Contoh:

  • Mengubah 1500 mV menjadi Volt: 1500 mV = 1.5 V
  • Mengubah 5000 µV menjadi mV: 5000 µV = 5 mV

Pentingnya Memahami Satuan

  • Memastikan pembacaan diinterpretasikan dengan benar.
  • Mencegah kerusakan pada perangkat karena penggunaan satuan yang salah.
  • Membantu dalam perbandingan hasil pengukuran antar perangkat.

Memahami satuan pengukuran dalam konteks voltmeter dan elektronika pada umumnya adalah esensial. Hal ini tidak hanya membantu dalam interpretasi data, tetapi juga memastikan keamanan dan efisiensi dalam berbagai aplikasi.

Baca Juga  7 Qc Tools

Kalibrasi

Kalibrasi adalah proses yang memastikan perangkat pengukuran bekerja sesuai dengan standar yang telah ditetapkan. Dalam konteks voltmeter, ini memastikan bahwa alat tersebut menghasilkan pembacaan yang akurat dan konsisten saat mengukur tegangan listrik.

Pentingnya Kalibrasi

  • Akurasi: Untuk mendapatkan pembacaan yang benar dan dapat diandalkan.
  • Konsistensi: Memastikan pembacaan serupa diperoleh di berbagai waktu dan kondisi.
  • Keamanan: Menghindari potensi kerusakan pada perangkat atau kesalahan interpretasi data.

Teknik Kalibrasi

a. Jembatan Wheatstone:

  • Metode tradisional untuk kalibrasi resistansi.
  • Dapat diadaptasi untuk kalibrasi voltmeter dengan mengetahui nilai resistansi yang tepat.

b. Sumber Tegangan Referensi:

  • Menggunakan sumber tegangan yang nilai exactnya sudah diketahui.
  • Voltmeter yang akan dikalibrasi kemudian dibandingkan dengan nilai referensi ini.

Frekuensi Kalibrasi

  • Routine Calibration: Dilakukan pada interval waktu tertentu untuk memastikan akurasi terus dipertahankan.
  • Post-Repair Calibration: Setelah perangkat mengalami perbaikan atau perawatan.
  • On-Demand Calibration: Jika ada kecurigaan bahwa perangkat mungkin tidak akurat.

Sertifikasi dan Dokumentasi

Setelah proses kalibrasi, perangkat biasanya diberikan sertifikat yang menunjukkan:

  • Tanggal kalibrasi.
  • Pembacaan yang didapat.
  • Selisih dengan standar (jika ada).
  • Kapan kalibrasi berikutnya diperlukan.

Kesalahan dalam Kalibrasi

  • Kesalahan Manusia: Kesalahan dalam pembacaan atau interpretasi.
  • Perangkat yang Tidak Tepat: Menggunakan perangkat kalibrasi yang sendiri belum dikalibrasi.
  • Faktor Lingkungan: Suhu, kelembapan, dan faktor eksternal lainnya dapat mempengaruhi hasil kalibrasi.

Kalibrasi adalah langkah penting yang memastikan bahwa voltmeter dan perangkat pengukuran lainnya menghasilkan pembacaan yang akurat dan dapat diandalkan. Melalui pemahaman dan penerapan proses kalibrasi dengan benar, dapat meningkatkan efisiensi dan keandalan dalam pengukuran listrik.

Kegunaan Voltmeter

Pengukuran Potensial Elektrostatik

a. Definisi: Potensial elektrostatik adalah energi yang diperlukan untuk membawa partikel bermuatan dari titik referensi ke titik lain tanpa memproduksi percepatan.

b. Bagaimana Voltmeter Digunakan:

  • Ketika mengukur potensial elektrostatik, voltmeter digabungkan dengan perangkat lain seperti amperemeter dan elektrometer yang telah dikalibrasi.
  • Voltmeter dapat menggantikan peran galvanometer balistik dalam pengukuran elektrostatik.

c. Kegunaan Utama: Mengukur perbedaan potensial antara dua titik dalam benda bermuatan atau dalam medan elektrostatik.

Pengukuran Induksi Magnetik

a. Definisi: Induksi magnetik mengacu pada besarnya fluks magnetik per satuan luas pada titik tertentu.

b. Bagaimana Voltmeter Digunakan:

  • Voltmeter digunakan bersama-sama dengan probe khusus yang mampu mendeteksi induksi magnetik.
  • Ketika kawat penghantar ditempatkan dalam medan magnet yang berubah, terjadi emf (tegangan elektromotif) di kawat tersebut. Voltmeter dapat mengukur emf ini untuk menentukan intensitas medan magnet.

c. Kegunaan Utama: Menentukan kekuatan dan arah medan magnet di titik tertentu.

Praktikum dan Penelitian Kimia

a. Definisi: Dalam konteks kimia, voltmeter dapat digunakan dalam berbagai eksperimen dan penelitian untuk mengukur potensial elektrokimia.

b. Bagaimana Voltmeter Digunakan:

  • Dalam elektrokimia, voltmeter digunakan untuk mengukur beda potensial (tegangan) antara dua elektroda, seperti dalam sel volta.
  • Pengukuran potensial elektrokimia dapat memberikan informasi tentang reaksi redoks yang terjadi di antara elektroda-elektroda tersebut.

c. Kegunaan Utama: Mengukur potensial sel, menentukan afinitas elektron, dan memahami reaksi redoks dalam larutan.

Voltmeter adalah alat yang sangat penting dalam banyak bidang ilmu, mulai dari fisika hingga kimia. Dengan pemahaman yang benar tentang cara kerja dan penggunaannya, voltmeter dapat memberikan informasi berharga tentang berbagai fenomena fisik dan kimia.
