Teorema Thevenin: Prinsip Dasar dan Implementasinya dalam Rangkaian Listrik

Teorema Thevenin adalah salah satu konsep penting dalam ilmu elektronika yang memungkinkan kita untuk menyederhanakan rangkaian listrik yang kompleks menjadi yang lebih sederhana. Dalam artikel ini, kita akan membahas secara mendalam tentang teorema Thevenin, mulai dari pengertiannya hingga cara mengimplementasikannya dalam rangkaian listrik.

Pertama-tama, mari kita pahami apa itu teorema Thevenin. Dalam dasarnya, teorema ini menyatakan bahwa setiap rangkaian listrik yang terdiri dari sumber tegangan independen, resistor, dan elemen pasif lainnya dapat disederhanakan menjadi sebuah rangkaian Thevenin yang terdiri dari sebuah sumber tegangan Thevenin dan sebuah resistor Thevenin. Sumber tegangan Thevenin merupakan tegangan ekivalen dari rangkaian asli saat resistor beban dilepas, sedangkan resistor Thevenin adalah resistansi ekivalen saat sumber tegangan dilepas.

Teorema Thevenin sangat berguna dalam analisis dan perancangan rangkaian listrik. Dengan menggunakan teorema ini, kita dapat memahami karakteristik dan perilaku suatu rangkaian dengan lebih baik, serta memprediksi responsnya terhadap perubahan parameter seperti tegangan atau resistansi. Selain itu, teorema Thevenin juga memungkinkan kita untuk menyederhanakan rangkaian yang kompleks menjadi yang lebih sederhana, sehingga memudahkan dalam perhitungan dan pemecahan masalah dalam praktiknya.

Pengertian dan Dasar-dasar Teorema Thevenin

Teorema Thevenin merupakan salah satu teorema dasar dalam ilmu elektronika yang ditemukan oleh ahli fisika Prancis bernama Léon Charles Thévenin pada tahun 1893. Teorema ini memberikan cara yang efektif untuk menganalisis dan merancang rangkaian listrik yang kompleks dengan melakukan transformasi sederhana ke dalam bentuk yang lebih sederhana. Dengan menggunakan teorema Thevenin, kita dapat menggantikan rangkaian asli dengan rangkaian Thevenin yang terdiri dari sumber tegangan Thevenin dan resistor Thevenin.

Secara matematis, teorema Thevenin dapat dinyatakan sebagai berikut:

Setiap rangkaian listrik yang terdiri dari sumber tegangan independen, resistor, dan elemen pasif lainnya dapat disederhanakan menjadi sebuah rangkaian Thevenin yang terdiri dari sebuah sumber tegangan Thevenin dan sebuah resistor Thevenin.

Sumber tegangan Thevenin merupakan sumber tegangan ekivalen dari rangkaian asli saat resistor beban dilepas, sedangkan resistor Thevenin merupakan resistansi ekivalen saat sumber tegangan dilepas. Dengan kata lain, rangkaian Thevenin dapat menggantikan rangkaian asli dengan cara yang setara dari segi tegangan dan resistansi.

Langkah-langkah Mengimplementasikan Teorema Thevenin

Untuk mengimplementasikan teorema Thevenin dalam rangkaian listrik, kita perlu mengikuti beberapa langkah yang sistematis. Berikut adalah langkah-langkah umum yang dapat diikuti:

1. Identifikasi Resistor Beban yang Akan Dilepas

Langkah pertama adalah mengidentifikasi resistor beban yang akan dilepas dari rangkaian. Resistor beban merupakan resistor yang ingin kita analisis responsnya terhadap rangkaian.

2. Hitung Resistansi Thevenin

Setelah resistor beban diidentifikasi, langkah selanjutnya adalah menghitung resistansi Thevenin. Resistansi Thevenin merupakan resistansi ekivalen dari rangkaian asli saat sumber tegangan dilepas. Untuk menghitung resistansi Thevenin, kita perlu menggantikan sumber tegangan independen dengan sumber arus virtual dan mengukur arus yang mengalir melalui rangkaian.

3. Hitung Tegangan Thevenin

Setelah resistansi Thevenin diketahui, langkah berikutnya adalah menghitung tegangan Thevenin. Tegangan Thevenin merupakan tegangan ekivalen dari rangkaian asli saat resistor beban dilepas. Untuk menghitung tegangan Thevenin, kita perlu menggantikan resistor beban dengan sumber tegangan virtual dan mengukur tegangan pada titik tengah rangkaian.

4. Susun Ulang Rangkaian dengan Rangkaian Thevenin

Setelah nilai tegangan Thevenin dan resistansi Thevenin diketahui, langkah terakhir adalah menyusun ulang rangkaian asli dengan rangkaian Thevenin yang lebih sederhana. Rangkaian Thevenin terdiri dari sumber tegangan Thevenin dan resistor Thevenin yang sesuai dengan nilai yang telah dihitung sebelumnya.

Kalkulasi Tegangan Thevenin: Menggantikan Resistor Beban dengan Sumber Tegangan Virtual

Ketika kita ingin menghitung tegangan Thevenin, langkah pertama yang perlu dilakukan adalah menggantikan resistor beban dengan sumber tegangan virtual. Hal ini dilakukan untuk menciptakan kondisi di mana resistor beban dilepas dari rangkaian, sehingga kita dapat mengukur tegangan pada titik tengah rangkaian.

Untuk menggantikan resistor beban dengan sumber tegangan virtual, kita perlu menggunakan prinsip superposisi. Prinsip ini menyatakan bahwa tegangan di suatu titik dalam rangkaian dapat dihitung dengan menjumlahkan kontribusi tegangan dari masing-masing sumber tegangan satu per satu, sambil mengabaikan sumber tegangan lainnya. Dalam kasus ini, kita akan mengabaikan sumber tegangan independen dan hanya mempertimbangkan sumber tegangan virtual yang menggantikan resistor beban.

Langkah-langkah Menghitung Tegangan Thevenin

Berikut adalah langkah-langkah yang dapat diikuti untuk menghitung tegangan Thevenin:

Baca Juga  Perbedaan Antara Arus AC dan DC: Panduan Lengkap

1. Gantikan Resistor Beban dengan Sumber Tegangan Virtual

Pertama, gantikan resistor beban dengan sumber tegangan virtual. Sumber tegangan virtual ini memiliki nilai yang sama dengan tegangan pada titik tengah rangkaian saat resistor beban dilepas. Dengan menggantikan resistor beban dengan sumber tegangan virtual, kita menciptakan kondisi di mana resistor beban dilepas dari rangkaian.

2. Hitung Tegangan Pada Titik Tengah Rangkaian

Selanjutnya, hitung tegangan pada titik tengah rangkaian menggunakan prinsip superposisi. Pertama, abaikan sumber tegangan independen dan hitung kontribusi tegangan dari sumber tegangan virtual. Untuk menghitung kontribusi ini, gunakan hukum Ohm dengan resistansi Thevenin sebagai resistansi rangkaian. Kedua, abaikan sumber tegangan virtual dan hitung kontribusi tegangan dari sumber tegangan independen. Jumlahkan kedua kontribusi tegangan ini untuk mendapatkan nilai tegangan pada titik tengah rangkaian.

3. Tegangan Inilah yang Dikenal sebagai Tegangan Thevenin

Tegangan yang dihitung pada langkah sebelumnya merupakan tegangan Thevenin. Tegangan Thevenin merupakan tegangan ekivalen dari rangkaian asli saat resistor beban dilepas. Nilai tegangan Thevenin ini akan digunakan dalam rangkaian Thevenin yang akan disusun ulang untuk menggantikan rangkaian asli.

Kalkulasi Resistansi Thevenin: Menggantikan Sumber Tegangan Independen dengan Sumber Arus Virtual

Setelah kita menghitung tegangan Thevenin, langkah berikutnya adalah menghitung resistansi Thevenin. Resistansi Thevenin merupakan resistansi ekivalen dari rangkaian asli saat sumber tegangan independen dilepas.

Untuk menghitung resistansi Thevenin, kita perlu menggantikan sumber tegangan independen dengan sumber arus virtual. Sumber arus virtual ini memiliki nilai yang sama dengan arus yang mengalir melalui rangkaian saat sumber tegangan independen dilepas. Dengan menggantikan sumber tegangan independen dengan sumber arus virtual, kita menciptakan kondisi di mana sumber tegangan independen dilepas dari rangkaian.

Langkah-langkah Menghitung Resistansi Thevenin

Berikut adalah langkah-langkah yang dapat diikuti untuk menghitung resistansi Thevenin:

1. Gantikan Sumber Tegangan Independen dengan Sumber Arus Virtual

Pertama, gantikan sumber tegangan independen dengan sumber arus virtual. Sumber arus virtual ini memiliki nilai yang sama dengan arus yang mengalir melalui rangkaian saat sumber tegangan independen dilepas. Dengan menggantikan sumber tegangan independen dengan sumber arus virtual, kita menciptakan kondisi di mana sumber tegangan independen dilepas dari rangkaian.

2. Hitung Arus yang Mengalir Melalui Rangkaian

Selanjutnya, hitung arus yang mengalir melalui rangkaian menggunakan prinsip superposisi. Pertama, abaikan sumber arus virtual dan hitung kontribusi arus dari sumber tegangan independen. Untuk menghitung kontribusi ini, gunakan hukum Ohm dengan resistansi Thevenin sebagai resistansi rangkaian. Kedua, abaikan sumber tegangan independen dan hitung kontribusi arus dari sumber arus virtual. Jumlahkan kedua kontribusi arus ini untuk mendapatkan nilai total arus yang mengalir melalui rangkaian.

3. Resistansi Inilah yang Dikenal sebagai Resistansi Thevenin

Resistansi yang dihitung pada langkah sebelumnya merupakan resistansi Thevenin. Resistansi Thevenin merupakan resistansi ekivalen dari rangkaian asli saat sumber tegangan independen dilepas. Nilai resistansi Thevenin ini akan digunakan dalam rangkaian Thevenin yang akan disusun ulang untuk menggantikan rangkaian asli.

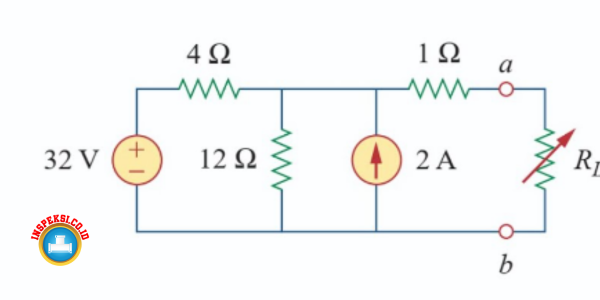

Contoh Kasus Penerapan Teorema Thevenin dalam Rangkaian Listrik

Untuk memahami penerapan teorema Thevenin dalam rangkaian listrik, mari kita lihat contoh kasus praktis. Anggaplah kita memiliki rangkaian listrik yang kompleks dengan beberapa sumber tegangan independen, resistor, dan elemen pasif lainnya. Kita ingin menganalisis respons rangkaian terhadap perubahan resistor beban.

Langkah pertama adalah mengidentifikasi resistor beban yang ingin kita analisis. Mari kita sebut resistor beban ini sebagai RL. Selanjutnya, kita perlu menghitung resistansi Thevenin dari rangkaian asli saat sumber tegangan independen dilepas.

Langkah-langkah Penerapan Teorema Thevenin

1. Identifikasi Resistor Beban yang Akan Dilepas

Dalam contoh kasus ini, resistor beban yang ingin kita analisis responsnya adalah RL.

2. Hitung Resistansi Thevenin

Untuk menghitung resistansi Thevenin, kita perlu menggantikan sumber tegangan independen dengan sumber arus virtual. Misalkan sumber arus virtual ini memiliki nilai IV. Kita dapat menggunakan hukum Ohm untuk menghitung resistansi Thevenin dengan rumus:

RThevenin = VThevenin / IV

Di mana VThevenin adalah tegangan Thevenin yang telah kita hitung sebelumnya.

3. Hitung Tegangan Thevenin

Selanjutnya, kita perlu menghitung tegangan Thevenin dengan menggantikan resistor beban dengan sumber tegangan virtual. Misalkan sumber tegangan virtual ini memiliki nilai VB. Kita dapat menggunakan prinsip superposisi untuk menghitung tegangan Thevenin dengan menjumlahkan kontribusi tegangan dari sumber tegangan independen dan sumber tegangan virtual. Jadi:

VThevenin = VI + VB

Di mana VI adalah kontribusi tegangan dari sumber tegangan independen dan VB adalah kontribusi tegangan dari sumber tegangan virtual.

4. Susun Ulang Rangkaian dengan Rangkaian Thevenin

Setelah nilai tegangan Thevenin dan resistansi Thevenin diketahui, kita dapat menyusun ulang rangkaian asli menjadi rangkaian Thevenin yang lebih sederhana. Rangkaian Thevenin terdiri dari sumber tegangan Thevenin dan resistor Thevenin yang sesuai dengan nilai yang telah dihitung sebelumnya.

Dengan menggunakan rangkaian Thevenin, kita dapat dengan mudah menganalisis respons rangkaian terhadap perubahan resistor beban. Jika nilai resistor beban berubah, kita hanya perlu menghitung ulang arus dan tegangan dalam rangkaian Thevenin untuk mendapatkan respons baru.

Baca Juga  Apa itu KVA? Panduan Lengkap Mengenai Konsep dan Penggunaan KVA

Kelebihan dan Keterbatasan Teorema Thevenin

Teorema Thevenin memiliki beberapa kelebihan dan keterbatasan yang perlu dipahami dalam menerapkan dan menginterpretasikan hasil analisis rangkaian menggunakan teorema ini.

Kelebihan Teorema Thevenin

Beberapa kelebihan teorema Thevenin antara lain:

1. Menyederhanakan Rangkaian yang Kompleks

Salah satu kelebihan utama teorema Thevenin adalah kemampuannya untuk menyederhanakan rangkaian listrik yang kompleks menjadi yang lebih sederhana. Dengan menyusun ulang rangkaian asli menjadi rangkaian Thevenin, kita dapat mengurangi kompleksitas perhitungan dan analisis rangkaian.

2. Memprediksi Respons Rangkaian

Dengan menggunakan teorema Thevenin, kita dapat memprediksi respons rangkaian terhadap perubahan resistor beban atau parameter lainnya. Hal ini memungkinkan kita untuk melihat bagaimana rangkaian akan berperilaku dalam kondisi-kondisi tertentu tanpa perlu melakukan perhitungan yang rumit.

3. Mempercepat Proses Perancangan Rangkaian

Dalam perancangan rangkaian, teorema Thevenin dapat digunakan untuk mempercepat proses perancangan. Dengan menyederhanakan rangkaian menggunakan teorema Thevenin, kita dapat dengan cepat melihat dampak perubahan resistor beban atau parameter lainnya pada respons rangkaian.

Keterbatasan Teorema Thevenin

Meskipun memiliki kelebihan yang signifikan, teorema Thevenin juga memiliki beberapa keterbatasan yang perlu diperhatikan:

1. Hanya Berlaku untuk Rangkaian Linear

Teorema Thevenin hanya berlaku untuk rangkaian listrik yang bersifat linear, yaitu rangkaian yang responsnya proporsional terhadap sumber tegangan atau arus yang diberikan. Jika rangkaian mengandung elemen non-linear seperti dioda atau transistor, teorema Thevenin tidak dapat diterapkan secara langsung.

2. Tidak Mempertimbangkan Efek Non-Linear

Teorema Thevenin tidak mempertimbangkan efek non-linear dalam rangkaian. Jika rangkaian mengandung elemen non-linear, seperti dioda atau transistor, respons rangkaian terhadap perubahan resistor beban atau parameter lainnya mungkin tidak dapat diprediksi dengan akurat menggunakan teorema Thevenin.

3. Bergantung pada Asumsi yang Ideal

Teorema Thevenin bergantung pada beberapa asumsi ideal, seperti ketidakberkaitan antara sumber tegangan dan resistor beban. Dalam praktiknya, rangkaian listrik seringkali lebih kompleks dan asumsi ideal tidak selalu terpenuhi. Oleh karena itu, hasil analisis menggunakan teorema Thevenin harus diperiksa secara kritis dan dibandingkan dengan pengukuran atau simulasi yang lebih akurat.</p

Perbedaan Antara Teorema Thevenin dan Teorema Norton

Teorema Thevenin dan teorema Norton adalah dua konsep yang sering digunakan dalam analisis rangkaian listrik. Meskipun keduanya memiliki tujuan yang serupa, yaitu menyederhanakan rangkaian yang kompleks, terdapat perbedaan mendasar antara keduanya.

Teorema Thevenin

Teorema Thevenin menyatakan bahwa setiap rangkaian listrik yang terdiri dari sumber tegangan independen, resistor, dan elemen pasif lainnya dapat disederhanakan menjadi sebuah rangkaian Thevenin yang terdiri dari sebuah sumber tegangan Thevenin dan sebuah resistor Thevenin.

Perbedaan utama antara teorema Thevenin dan teorema Norton terletak pada penggantian sumber tegangan independen. Dalam teorema Thevenin, sumber tegangan independen digantikan dengan sumber tegangan virtual, sedangkan dalam teorema Norton, sumber tegangan independen digantikan dengan sumber arus virtual.

Teorema Norton

Teorema Norton menyatakan bahwa setiap rangkaian listrik yang terdiri dari sumber arus independen, resistor, dan elemen pasif lainnya dapat disederhanakan menjadi sebuah rangkaian Norton yang terdiri dari sebuah sumber arus Norton dan sebuah resistor Norton.

Langkah-langkah untuk mengimplementasikan teorema Norton mirip dengan teorema Thevenin, namun dengan menggantikan sumber tegangan independen dengan sumber arus virtual dan mengukur arus pada titik tengah rangkaian.

Perbedaan Utama

Perbedaan utama antara teorema Thevenin dan teorema Norton adalah penggantian sumber tegangan independen. Dalam teorema Thevenin, sumber tegangan independen digantikan dengan sumber tegangan virtual dan diukur tegangan pada titik tengah rangkaian, sedangkan dalam teorema Norton, sumber tegangan independen digantikan dengan sumber arus virtual dan diukur arus pada titik tengah rangkaian.

Selain itu, perbedaan lainnya adalah dalam bentuk rangkaian hasil penyederhanaan. Dalam teorema Thevenin, rangkaian hasil penyederhanaan terdiri dari sumber tegangan Thevenin dan resistor Thevenin, sedangkan dalam teorema Norton, rangkaian hasil penyederhanaan terdiri dari sumber arus Norton dan resistor Norton.

Kedua teorema ini memiliki kegunaan yang sama dalam analisis rangkaian listrik, namun pemilihan antara teorema Thevenin atau teorema Norton tergantung pada jenis sumber daya yang ada dalam rangkaian dan preferensi pribadi dalam menganalisis rangkaian.

Aplikasi Praktis Teorema Thevenin dalam Rangkaian Listrik

Teorema Thevenin memiliki banyak aplikasi praktis dalam analisis dan perancangan rangkaian listrik. Dalam sesi ini, kita akan melihat beberapa contoh aplikasi teorema Thevenin dalam rangkaian listrik.

1. Analisis Arus Jangkar

Dalam sistem tenaga listrik, analisis arus jangkar sangat penting untuk memahami aliran daya dalam jaringan listrik. Dengan menggunakan teorema Thevenin, kita dapat menyederhanakan jaringan listrik yang kompleks menjadi rangkaian Thevenin yang lebih sederhana. Hal ini memudahkan dalam analisis arus jangkar dan penentuan aliran daya yang akurat dalam sistem.

2. Perancangan Amplifier

Dalam perancangan amplifier, teorema Thevenin sering digunakan untuk merancang rangkaian penguat yang sesuai dengan kebutuhan. Dengan menyederhanakan sumber daya dan resistansi dalam rangkaian menggunakan teorema Thevenin, kita dapat memperoleh konfigurasi amplifier yang optimal dalam hal penguatan, impedansi, dan efisiensi.

Baca Juga  SUTET Singkatan dari: Pengertian, Manfaat, dan Implementasi

3. Analisis Rangkaian AC

Teorema Thevenin juga dapat diterapkan dalam analisis rangkaian AC. Dalam analisis ini, sumber tegangan independen digantikan dengan sumber arus virtual, dan tegangan Thevenin serta resistansi Thevenin dihitung. Dengan menggunakan rangkaian Thevenin yang disederhanakan, kita dapat menganalisis respons rangkaian terhadap sinyal AC dan menghitung parameter penting seperti impedansi, respons frekuensi, dan penguatan.

4. Analisis Rangkaian Terpadu

Teorema Thevenin juga dapat diterapkan dalam analisis rangkaian terpadu, di mana komponen elektronik seperti transistor, dioda, dan resistor terpadu dalam satu chip. Dengan menyederhanakan rangkaian terpadu menggunakan teorema Thevenin, kita dapat menganalisis respons dan karakteristik rangkaian terpadu dengan lebih mudah dan efisien.

Teorema Thevenin dalam Konteks Rangkaian AC

Selain dapat diterapkan dalam rangkaian DC, teorema Thevenin juga dapat diterapkan dalam analisis rangkaian AC. Rangkaian AC melibatkan sinyal arus bolak-balik yang berubah seiring waktu.

Penerapan Teorema Thevenin pada Rangkaian AC

Dalam penerapan teorema Thevenin pada rangkaian AC, langkah-langkah yang harus diikuti mirip dengan penerapan pada rangkaian DC. Berikut adalah langkah-langkah yang dapat diikuti:

1. Identifikasi Resistor Beban yang Akan Dilepas

Pertama, identifikasi resistor beban yang ingin dianalisis responsnya dalam rangkaian AC.

2. Hitung Resistansi Thevenin

Hitung resistansi Thevenin menggunakan langkah-langkah yang sama seperti yang dijelaskan sebelumnya dalam konteks rangkaian DC.

3. Hitung Tegangan Thevenin

Hitung tegangan Thevenin menggunakan langkah-langkah yang sama seperti yang dijelaskan sebelumnya dalam konteks rangkaian DC.

4. Susun Ulang Rangkaian dengan Rangkaian Thevenin

Susun ulang rangkaian menggunakan langkah-langkah yang sama seperti yang dijelaskan sebelumnya dalam konteks rangkaian DC.

Dengan menggunakan rangkaian Thevenin yang disederhanakan, kita dapat menganalisis respons rangkaian terhadap sinyal AC, seperti impedansi rangkaian dan respons frekuensi, serta melakukan perancangan rangkaian AC yang efisien.

Penerapan Teorema Thevenin dalam Rangkaian Terpadu

Teorema Thevenin juga dapat diterapkan dalam analisis dan perancangan rangkaian terpadu, di mana komponen elektronik terpadu dalam satu chip. Rangkaian terpadu biasanya memiliki struktur yang kompleks dan berisi banyak komponen.

Penerapan Teorema Thevenin pada Rangkaian Terpadu

Dalam penerapan teorema Thevenin pada rangkaian terpadu, langkah-langkah yang harus diikuti serupa dengan penerapan pada rangkaian non-terpadu. Berikut adalah langkah-langkah yang dapat diikuti:

1. Identifikasi Resistor Beban yang Akan Dilepas

Pertama, identifikasi resistor beban yang ingin dianalisis responsnya dalam rangkaian terpadu.

2. Hitung Resistansi Thevenin

Hitung resistansi Thevenin menggunakan langkah-langkah yang sama seperti yang dijelaskan sebelumnya dalam konteks rangkaian non-terpadu.

3. Hitung Tegangan Thevenin

Hitung tegangan Thevenin menggunakan langkah-langkah yang sama seperti yang dijelaskan sebelumnya dalam konteks rangkaian non-terpadu.

4. Susun Ulang Rangkaian dengan Rangkaian Thevenin

Susun ulang rangkaian menggunakan langkah-langkah yang sama sepertiyang dijelaskan sebelumnya dalam konteks rangkaian non-terpadu.

Dengan menggunakan rangkaian Thevenin yang disederhanakan, kita dapat menganalisis karakteristik dan respons rangkaian terpadu dengan lebih efisien. Selain itu, penerapan teorema Thevenin dalam rangkaian terpadu juga memungkinkan kita untuk mengoptimalkan kinerja dan efisiensi rangkaian, serta mempercepat proses perancangan dan pengembangan produk elektronik.

Kesimpulan

Dalam artikel ini, kita telah membahas secara mendalam tentang teorema Thevenin, mulai dari pengertian dasar hingga implementasinya dalam rangkaian listrik. Teorema Thevenin merupakan sebuah konsep penting dalam ilmu elektronika yang memungkinkan kita untuk menyederhanakan rangkaian listrik yang kompleks menjadi yang lebih sederhana.

Kita telah mempelajari langkah-langkah untuk mengimplementasikan teorema Thevenin, termasuk menghitung tegangan Thevenin dengan menggantikan resistor beban dengan sumber tegangan virtual, menghitung resistansi Thevenin dengan menggantikan sumber tegangan independen dengan sumber arus virtual, dan menyusun ulang rangkaian dengan rangkaian Thevenin yang terdiri dari sumber tegangan Thevenin dan resistor Thevenin.

Selain itu, kita juga telah melihat beberapa aplikasi praktis teorema Thevenin dalam analisis dan perancangan rangkaian listrik, termasuk dalam analisis arus jangkar, perancangan amplifier, analisis rangkaian AC, dan analisis rangkaian terpadu.

Dengan pemahaman yang baik tentang teorema Thevenin, kita dapat dengan mudah menganalisis dan merancang rangkaian listrik yang kompleks dengan lebih efisien. Namun, penting untuk diingat bahwa teorema Thevenin memiliki beberapa keterbatasan dan asumsi yang perlu diperhatikan. Oleh karena itu, hasil analisis menggunakan teorema Thevenin harus diperiksa secara kritis dan dibandingkan dengan pengukuran atau simulasi yang lebih akurat.

Teorema Thevenin memberikan fondasi yang kuat dalam analisis rangkaian listrik dan merupakan alat yang sangat berguna bagi para insinyur dan desainer elektronika. Dengan memahami prinsip dasar dan menguasai langkah-langkah implementasinya, kita dapat dengan percaya diri menerapkan teorema Thevenin dalam praktik dan meraih keuntungan dari kemampuannya untuk menyederhanakan dan menganalisis rangkaian listrik dengan lebih efisien.
