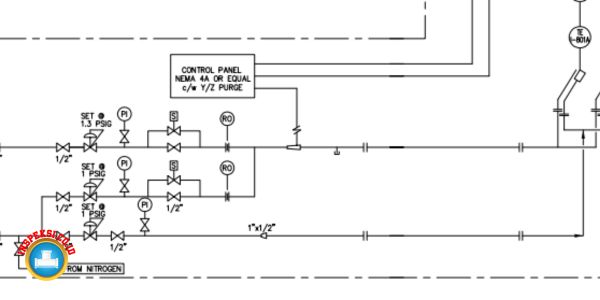

Simbol Perpipaan dan P&ID Jenis dan Pengertiannya

Perpipaan merupakan salah satu komponen penting dalam sistem distribusi air, gas, dan cairan lainnya. Dalam memahami dan memperbaiki sistem perpipaan, pengetahuan mengenai simbol perpipaan menjadi hal yang sangat penting. Simbol perpipaan digunakan untuk memberikan informasi mengenai jenis, ukuran, arah aliran, serta kondisi dan karakteristik pipa yang digunakan.

Dalam artikel ini, kami akan memberikan panduan lengkap mengenai simbol perpipaan. Kami akan menjelaskan secara detail dan komprehensif mengenai berbagai simbol perpipaan yang sering digunakan dalam industri perpipaan. Dengan memahami simbol-simbol ini, Anda akan dapat membaca dan memahami gambar-gambar teknik, diagram, dan rencana perpipaan dengan lebih baik.

Simbol Perpipaan untuk Jenis Pipa

Pada bagian ini, kami akan menjelaskan simbol-simbol yang digunakan untuk mengidentifikasi jenis pipa yang digunakan dalam sistem perpipaan. Simbol-simbol ini membantu Anda memahami jenis material yang digunakan dalam pipa tersebut, sehingga Anda dapat memilih material yang tepat sesuai dengan kebutuhan sistem perpipaan Anda.

Simbol Pipa Baja

Simbol perpipaan untuk pipa baja sering digambarkan dengan garis-garis vertikal pada gambar teknik. Garis-garis ini menunjukkan bahwa pipa yang digunakan adalah pipa baja. Selain itu, ada pula simbol tambahan yang menunjukkan jenis baja yang digunakan, seperti baja karbon, baja stainless, atau baja galvanis.

Simbol Pipa PVC

Pipa PVC (Polyvinyl Chloride) adalah jenis pipa plastik yang sering digunakan dalam sistem perpipaan. Simbol perpipaan untuk pipa PVC biasanya digambarkan dengan garis-garis berputus-putus pada gambar teknik. Garis-garis ini menunjukkan bahwa pipa yang digunakan adalah pipa PVC.

Simbol Pipa Tembaga

Pipa tembaga adalah jenis pipa yang tahan terhadap korosi dan sering digunakan dalam sistem perpipaan untuk air bersih atau sistem pemanas. Simbol perpipaan untuk pipa tembaga biasanya digambarkan dengan garis-garis horizontal pada gambar teknik. Garis-garis ini menunjukkan bahwa pipa yang digunakan adalah pipa tembaga.

Simbol Pipa Lainnya

Ada juga jenis pipa lain yang digunakan dalam sistem perpipaan, seperti pipa beton, pipa HDPE (High-Density Polyethylene), dan pipa galvanis. Setiap jenis pipa memiliki simbol perpipaan yang khusus untuk mengidentifikasinya. Pastikan Anda memahami simbol-simbol ini untuk memilih jenis pipa yang tepat sesuai dengan kebutuhan sistem perpipaan Anda.

Simbol Perpipaan untuk Ukuran Pipa

Ukuran pipa merupakan informasi penting dalam sistem perpipaan. Pada bagian ini, kami akan menjelaskan simbol-simbol yang digunakan untuk mengindikasikan ukuran pipa, baik berdasarkan diameter dalam sistem metrik maupun imperial.

Simbol Ukuran Pipa Metrik

Simbol perpipaan untuk ukuran pipa dalam sistem metrik biasanya menggunakan angka dan satuan milimeter (mm). Misalnya, simbol “DN50” menunjukkan bahwa diameter pipa tersebut adalah 50 mm. Angka-angka lain seperti DN25, DN100, dan sebagainya juga digunakan untuk menggambarkan ukuran pipa dalam sistem metrik.

Simbol Ukuran Pipa Imperial

Simbol perpipaan untuk ukuran pipa dalam sistem imperial menggunakan angka dan satuan inci (“). Misalnya, simbol “2” menunjukkan bahwa diameter pipa tersebut adalah 2 inci. Angka-angka lain seperti 1/2″, 3/4″, dan sebagainya juga digunakan untuk menggambarkan ukuran pipa dalam sistem imperial.

Simbol Diameter Luar Pipa

Selain menggunakan simbol diameter dalam, ada pula simbol perpipaan yang menggambarkan diameter luar pipa. Simbol ini biasanya digunakan dalam kasus-kasus di mana perbedaan diameter pipa dengan fitting atau valve menjadi faktor penting. Simbol ini ditandai dengan huruf “D” diikuti dengan angka yang menunjukkan diameter luar pipa dalam satuan yang relevan.

Simbol Perpipaan untuk Arah Aliran

Mengetahui arah aliran pipa adalah hal yang krusial dalam perancangan sistem perpipaan. Pada bagian ini, kami akan menjelaskan simbol-simbol yang digunakan untuk menunjukkan arah aliran pipa, termasuk simbol untuk aliran satu arah, aliran dua arah, dan aliran melingkar.

Simbol Aliran Satu Arah

Simbol perpipaan untuk aliran satu arah biasanya digambarkan dengan panah yang menunjuk ke arah aliran pipa. Panah ini mengindikasikan bahwa aliran hanya bergerak dari satu titik ke titik lainnya, dan tidak ada aliran balik.

Simbol Aliran Dua Arah

Simbol perpipaan untuk aliran dua arah biasanya digambarkan dengan dua panah yang berlawanan arah. Panah-panah ini menunjukkan bahwa aliran dapat bergerak dari titik awal ke titik akhir, dan juga sebaliknya. Simbol ini digunakan pada sistem perpipaan di mana aliran bolak-balik diperlukan.

Simbol Aliran Melingkar

Simbol perpipaan untuk aliran melingkar biasanya digambarkan dengan lingkaran yang mengelilingi pipa. Lingkaran ini menunjukkan bahwa aliran bergerak dalam bentuk melingkar, seperti pada sistem perpipaan yang menggunakan pompa sirkulasi atau sistem pendingin.

Simbol Perpipaan untuk Kondisi Pipa

Pipa dalam sistem perpipaan dapat mengalami berbagai kondisi, seperti pipa yang rusak, pipa yang bocor, atau pipa yang terisolasi. Pada bagian ini, kami akan menjelaskan simbol-simbol yang digunakan untuk menggambarkan kondisi pipa tersebut.

Simbol Pipa Rusak

Simbol perpipaan untuk pipa yang rusak biasanya digambarkan dengan garis-garis yang terputus atau bergelombang pada gambar teknik. Garis-garis ini menunjukkan bahwa pipa mengalami kerusakan atau cacat tertentu.

Simbol Pipa Bocor

Simbol perpipaan untuk pipa yang bocor biasanya digambarkan dengan tanda tetesan air atau simbol cairan yang keluar dari pipa. Tanda ini menunjukkan bahwa pipa mengalami kebocoran dan perlu diperbaiki atau diganti.

Simbol Pipa Terisolasi

Simbol perpipaan untuk pipa yang terisolasi biasanya digambarkan dengan garis-garis yang melingkari pipa. Garis-garis ini menunjukkan bahwa pipa dilapisi dengan material isolasi untuk menjaga suhu fluida di dalamnya.

Baca Juga  Rumus Oee (Overall Equipment Effectiveness)

Simbol Perpipaan untuk Koneksi Pipa

Menghubungkan pipa yang berbeda merupakan hal yang umum dalam sistem perpipaan. Kami akan menjelaskan simbol-simbol yang digunakan untuk menggambarkan berbagai jenis koneksi pipa, seperti sambungan las, sambungan flensa, dan sambungan ulir.

Simbol Sambungan Las

Simbol perpipaan untuk sambungan las biasanya digambarkan dengan simbol “L” pada gambar teknik. Simbol ini menunjukkan bahwa pipa dihubungkan menggunakan metode pengelasan, baik dengan las listrik atau las gas.

Simbol Sambungan Flensa

Simbol perpipaan untuk sambungan flensa biasanya digambarkan dengan simbol “F” pada gambar teknik. Simbol ini menunjukkan bahwa pipa dihubungkan menggunakan flensadan baut pengunci. Flensa digunakan untuk menghubungkan dua pipa dengan cara memberikan tekanan pada kedua ujung pipa dan diikat dengan baut pengunci.

Simbol Sambungan Ulir

Simbol perpipaan untuk sambungan ulir biasanya digambarkan dengan simbol “U” pada gambar teknik. Simbol ini menunjukkan bahwa pipa dihubungkan menggunakan ulir atau threading. Sambungan ulir biasanya digunakan pada pipa kecil atau fitting yang memerlukan pemasangan dan pelepasan yang lebih mudah.

Simbol Perpipaan untuk Valve dan Fitting

Valve dan fitting merupakan komponen yang penting dalam sistem perpipaan. Pada bagian ini, kami akan menjelaskan simbol-simbol yang digunakan untuk menggambarkan berbagai jenis valve dan fitting yang sering digunakan dalam industri perpipaan.

Simbol Valve

Simbol perpipaan untuk valve biasanya digambarkan dengan bentuk geometris yang mengindikasikan jenis valve yang digunakan. Beberapa simbol valve yang umum digunakan adalah simbol untuk valve bola, valve gate, valve kontrol, valve katup, dan masih banyak lagi.

Simbol Fitting

Simbol perpipaan untuk fitting biasanya digambarkan dengan bentuk geometris yang menggambarkan jenis fitting yang digunakan. Beberapa simbol fitting yang umum digunakan adalah simbol untuk fitting elbow, fitting tee, fitting reducer, fitting coupling, dan masih banyak lagi.

Simbol Perpipaan untuk Instrumen dan Kontrol

Dalam beberapa sistem perpipaan, terdapat instrumen dan kontrol yang digunakan untuk mengontrol aliran dan tekanan pipa. Kami akan menjelaskan simbol-simbol yang digunakan untuk menggambarkan berbagai jenis instrumen dan kontrol tersebut.

Simbol Instrumen Pengukur

Simbol perpipaan untuk instrumen pengukur biasanya digambarkan dengan bentuk geometris yang mengindikasikan jenis pengukur yang digunakan. Beberapa simbol instrumen pengukur yang umum digunakan adalah simbol untuk flowmeter, pressure gauge, level sensor, dan temperature sensor.

Simbol Kontrol

Simbol perpipaan untuk kontrol biasanya digambarkan dengan bentuk geometris yang menggambarkan jenis kontrol yang digunakan. Beberapa simbol kontrol yang umum digunakan adalah simbol untuk valve kontrol, switch kontrol, relay kontrol, dan masih banyak lagi.

Simbol Perpipaan untuk Aliran Fluida

Pada bagian ini, kami akan menjelaskan simbol-simbol yang digunakan untuk menggambarkan berbagai jenis aliran fluida dalam sistem perpipaan, seperti aliran air, aliran udara, dan aliran gas lainnya.

Baca Juga  Helper: Tugas, Jenis, dan Rentang Gajinya Terbaru 2023

Simbol Aliran Air

Simbol perpipaan untuk aliran air biasanya digambarkan dengan simbol air yang mengalir. Simbol ini dapat berupa panah dengan garis-garis bergelombang yang menunjukkan arah aliran air.

Simbol Aliran Udara

Simbol perpipaan untuk aliran udara biasanya digambarkan dengan simbol udara yang mengalir. Simbol ini dapat berupa panah dengan garis-garis bergelombang yang menunjukkan arah aliran udara.

Simbol Aliran Gas

Simbol perpipaan untuk aliran gas biasanya digambarkan dengan simbol gas yang mengalir. Simbol ini dapat berupa panah dengan garis-garis bergelombang yang menunjukkan arah aliran gas.

Simbol Perpipaan untuk Sistem Pemanas dan Pendingin

Sistem pemanas dan pendingin sering digunakan dalam industri perpipaan. Kami akan menjelaskan simbol-simbol yang digunakan untuk menggambarkan berbagai jenis sistem pemanas dan pendingin, termasuk sistem pemanas air, sistem pemanas uap, dan sistem pendingin udara.

Simbol Sistem Pemanas Air

Simbol perpipaan untuk sistem pemanas air biasanya digambarkan dengan simbol pemanas yang terhubung dengan pipa-pipa yang membawa air panas. Simbol ini menunjukkan bahwa pipa tersebut merupakan bagian dari sistem pemanas air.

Simbol Sistem Pemanas Uap

Simbol perpipaan untuk sistem pemanas uap biasanya digambarkan dengan simbol pemanas yang terhubung dengan pipa-pipa yang membawa uap panas. Simbol ini menunjukkan bahwa pipa tersebut merupakan bagian dari sistem pemanas uap.

Simbol Sistem Pendingin Udara

Simbol perpipaan untuk sistem pendingin udara biasanya digambarkan dengan simbol pendingin yang terhubung dengan pipa-pipa yang membawa udara dingin. Simbol ini menunjukkan bahwa pipa tersebut merupakan bagian dari sistem pendingin udara.

Simbol Perpipaan untuk Perlindungan dan Keamanan

Perlindungan dan keamanan merupakan aspek penting dalam sistem perpipaan. Pada bagian ini, kami akan menjelaskan simbol-simbol yang digunakan untuk menggambarkan berbagai jenis perlindungan dan keamanan dalam sistem perpipaan, seperti simbol pemadam kebakaran dan simbol pengamanan.

Simbol Pemadam Kebakaran

Simbol perpipaan untuk pemadam kebakaran biasanya digambarkan dengan simbol alat pemadam kebakaran yang terhubung dengan pipa-pipa. Simbol ini menunjukkan lokasi alat pemadam kebakaran dalam sistem perpipaan.

Simbol Pengamanan

Simbol perpipaan untuk pengamanan biasanya digambarkan dengan simbol alarm atau simbol pengaman yang terhubung dengan pipa-pipa. Simbol ini menunjukkan lokasi sistem pengamanan dalam sistem perpipaan.

Dalam kesimpulan, pemahaman mengenai simbol perpipaan sangatlah penting dalam memahami dan merancang sistem perpipaan yang efektif dan efisien. Dengan menggunakan panduan lengkap ini, Anda akan dapat membaca dan menginterpretasikan gambar-gambar teknik perpipaan dengan lebih baik. Selain itu, pemahaman mengenai simbol perpipaan juga dapat meningkatkan efisiensi dalam perbaikan dan perawatan sistem perpipaan Anda.

Simbol perpipaan merupakan bahasa universal yang digunakan dalam industri perpipaan. Semoga artikel ini bermanfaat bagi Anda dalam memahami dan menggunakan simbol perpipaan dengan baik dalam pekerjaan Anda.
