Sensor Suhu LM35: Spesifikasi, Cara Kerja Serta Kelebihan

Sensor suhu LM35 adalah salah satu sensor suhu yang paling populer dan sering digunakan dalam berbagai aplikasi. Sensor ini sangat akurat dan mudah digunakan, membuatnya menjadi pilihan utama bagi banyak pengembang dan hobiis elektronik. Dalam artikel ini, kami akan memberikan panduan lengkap dan terperinci mengenai sensor suhu LM35, mulai dari penjelasan tentang apa itu sensor suhu, cara kerja sensor ini, hingga penggunaan dan kelebihannya.

Pertama-tama, mari kita bahas apa itu sensor suhu. Sensor suhu adalah sebuah perangkat elektronik yang digunakan untuk mengukur suhu di sekitar lingkungannya. Sensor suhu LM35 menggunakan prinsip perubahan tegangan untuk mengukur suhu. Ketika suhu naik, tegangan keluaran sensor juga akan naik secara linear. Dengan menggunakan rumus yang telah ditentukan, kita dapat mengkonversi tegangan tersebut menjadi suhu dalam derajat Celsius.

Spesifikasi dan Feature LM35

Rentang Suhu: LM35 dirancang untuk mengukur suhu dalam rentang -55°C hingga 150°C. Ini dapat digunakan untuk aplikasi suhu rendah dan tinggi.

Tegangan Keluaran: LM35 menghasilkan keluaran tegangan yang secara langsung berbanding lurus dengan suhu. Ini memiliki keluaran linier, dengan perubahan tegangan sebesar 10 mV per derajat Celsius. Sebagai contoh, pada suhu 25°C, tegangan keluaran biasanya adalah 0,75V.

Sensitivitas: LM35 memiliki sensitivitas sebesar 10 mV/°C, yang berarti bahwa untuk setiap perubahan satu derajat Celsius dalam suhu, tegangan keluaran berubah sebesar 10 mV.

Daya Suplai: LM35 beroperasi pada rentang voltase suplai daya yang luas, biasanya antara 4V dan 30V. Ini dapat ditenagai menggunakan tegangan suplai daya positif tunggal.

Pemanasan Sendiri Rendah: LM35 memiliki karakteristik pemanasan sendiri yang rendah, yang berarti bahwa itu tidak secara signifikan mempengaruhi suhu yang ingin diukur.

Akurasi: LM35 dikenal karena akurasinya dalam pengukuran suhu, biasanya dalam kisaran ±1°C.

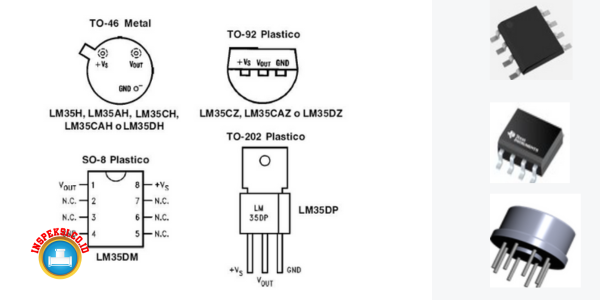

Paket: LM35 umumnya tersedia dalam paket TO-92, yang kecil dan cocok untuk berbagai pilihan pemasangan dan integrasi.

Aplikasi: LM35 digunakan dalam berbagai aplikasi, termasuk sistem terkontrol suhu, stasiun cuaca, sistem kontrol industri, termometer elektronik, dan banyak proyek lain di mana penginderaan suhu diperlukan.

Cara Kerja Sensor Suhu LM35

Sensor suhu LM35 bekerja berdasarkan prinsip perubahan tegangan linier seiring dengan perubahan suhu. Sensor ini memiliki tiga pin penting, yaitu VCC, output, dan GND. Pin VCC digunakan untuk memberikan daya ke sensor, sedangkan pin output menghasilkan tegangan keluaran yang berubah sesuai dengan suhu. Pin GND, seperti pada umumnya, digunakan untuk menghubungkan sensor dengan ground.

Pada sensor suhu LM35, setiap perubahan suhu sebesar 1 derajat Celsius akan menghasilkan perubahan tegangan sebesar 10mV. Misalnya, jika suhu sekitar naik sebesar 2 derajat Celsius, maka tegangan keluaran sensor akan naik sebesar 20mV. Dengan menggunakan rumus yang ada, kita dapat menghitung suhu aktual berdasarkan tegangan keluaran sensor ini.

Baca Juga  Perbedaan Warna Helm Proyek: Panduan Lengkap untuk Memilih Helm yang Tepat

Hal menarik dari sensor suhu LM35 adalah bahwa tegangan keluarannya bersifat linear dan proporsional dengan suhu. Artinya, semakin tinggi suhu, semakin tinggi pula tegangan keluaran sensor. Hal ini memudahkan dalam melakukan perhitungan dan konversi menjadi suhu aktual.

Konversi Tegangan menjadi Suhu

Untuk mengkonversi tegangan keluaran sensor suhu LM35 menjadi suhu dalam derajat Celsius, kita dapat menggunakan rumus berikut:

Suhu (°C) = (Tegangan Keluaran Sensor – Tegangan Referensi) / Koefisien Tegangan

Dalam rumus tersebut, Tegangan Referensi adalah tegangan yang digunakan sebagai acuan atau titik nol. Pada sensor suhu LM35, tegangan referensi biasanya adalah 0V atau ground. Koefisien Tegangan adalah perubahan tegangan yang terjadi per derajat Celsius. Pada sensor suhu LM35, koefisien tegangan adalah 10mV per derajat Celsius.

Sebagai contoh, jika tegangan keluaran sensor adalah 250mV dan tegangan referensi adalah 0V, maka suhu aktual dapat dihitung sebagai berikut:

Suhu = (250mV – 0V) / 10mV = 25 derajat Celsius

Kelebihan Sensor Suhu LM35

Sensor suhu LM35 memiliki beberapa kelebihan yang membuatnya populer di kalangan pengembang dan hobiis elektronik. Pertama, sensor ini sangat akurat. Dengan resolusi sebesar 0,1 derajat Celsius, sensor suhu LM35 dapat mengukur suhu dengan tingkat ketelitian yang tinggi.

Selain itu, sensor suhu LM35 juga memiliki rentang suhu yang luas. Sensor ini dapat mengukur suhu mulai dari -55 hingga 150 derajat Celsius. Rentang suhu yang luas ini memungkinkan penggunaan sensor suhu LM35 dalam berbagai aplikasi.

Kelebihan lain dari sensor suhu LM35 adalah kemudahan penggunaannya. Sensor ini hanya membutuhkan sedikit komponen pendukung dan dapat langsung dihubungkan ke mikrokontroler atau Arduino. Dengan demikian, pengguna dapat dengan mudah mengintegrasikan sensor ini dalam proyek elektronik mereka.

Pemasangan dan Penggunaan Sensor Suhu LM35

Pemasangan sensor suhu LM35 juga cukup sederhana. Sensor ini memiliki tiga pin yang dapat langsung dihubungkan ke mikrokontroler atau Arduino. Pin VCC dihubungkan ke pin 5V, pin output dihubungkan ke salah satu pin analog pada mikrokontroler atau Arduino, dan pin GND dihubungkan ke ground.

Setelah terpasang dengan benar, sensor suhu LM35 siap digunakan. Pengguna dapat membaca tegangan keluaran sensor menggunakan perintah analogRead pada mikrokontroler atau Arduino. Selanjutnya, tegangan tersebut dapat dikonversi menjadi suhu dalam derajat Celsius menggunakan rumus yang telah ditentukan.

Penggunaan Sensor Suhu LM35 dengan Arduino

Jika Anda menggunakan Arduino, berikut adalah langkah-langkah dasar untuk menggunakan sensor suhu LM35:

1. Pasang sensor suhu LM35 ke breadboard atau prototyping board.

2. Hubungkan pin VCC sensor ke pin 5V pada Arduino.

3. Hubungkan pin output sensor ke salah satu pin analog (misalnya A0) pada Arduino.

4. Hubungkan pin GND sensor ke pin ground pada Arduino.

5. Upload program berikut ke Arduino:

“`
void setup() {
Serial.begin(9600);
}

void loop() {
int sensorValue = analogRead(A0);
float voltage = sensorValue * (5.0 / 1023.0);
float temperature = (voltage – 0.5) * 100;

Serial.print(“Suhu: “);
Serial.print(temperature);
Serial.println(” derajat Celsius”);

delay(1000);
}
“`

6. Buka Serial Monitor pada Arduino IDE untuk melihat suhu yang terbaca.

Penggunaan Sensor Suhu LM35 dengan Mikrokontroler Lain

Jika Anda menggunakan mikrokontroler selain Arduino, langkah-langkahnya hampir serupa. Anda perlu membaca nilai analog dari pin output sensor menggunakan fungsi yang sesuai dengan mikrokontroler yang Anda gunakan. Selanjutnya, konversi tegangan menjadi suhu dapat dilakukan dengan rumus yang telah dijelaskan sebelumnya.

Baca Juga  Fungsi Lensa Objektif: Panduan Lengkap untuk Pemula

Aplikasi Sensor Suhu LM35

Sensor suhu LM35 dapat digunakan dalam berbagai aplikasi. Beberapa aplikasi umum termasuk pengukuran suhu dalam sistem pendingin, pengendalian suhu pada alat elektronik, pemantauan suhu dalam industri, dan banyak lagi. Karena akurasinya yang tinggi dan kemudahannya dalam digunakan, sensor suhu LM35 menjadi pilihan yang populer bagi banyak pengembang dan hobiis elektronik.

Perbandingan Sensor Suhu LM35 dengan Sensor Suhu Lainnya

Ada banyak jenis sensor suhu yang tersedia di pasaran. Namun, sensor suhu LM35 memiliki beberapa keunggulan dibandingkan dengan sensor suhu lainnya. Keunggulannya antara lain akurasi yang tinggi, rentang suhu yang luas, dan kemudahan penggunaan. Sensor suhu LM35 juga biasanya lebih terjangkau dibandingkan dengan sensor suhu berbasis digital.

Tips dan Trik Penggunaan Sensor Suhu LM35

Untuk memaksimalkan penggunaan sensor suhu LM35, berikut adalah beberapa tips dan trik yang dapat Anda ikuti:

Pemilihan Tegangan Referensi yang Tepat

Pemilihan tegangan referensi yang tepat dapat mempengaruhi akurasi pengukuran suhu. Jika Anda menggunakan tegangan referensi yang terlalu rendah, mungkin akan sulit untuk mendapatkan resolusi yang tinggi. Sebaliknya, jika tegangan referensi terlalu tinggi, rentang pengukuran suhu akan terbatas. Pilihlah tegangan referensi yang sesuai dengan kebutuhan Andauntuk memastikan akurasi dan rentang pengukuran yang optimal.

Kalibrasi secara Berkala

Seiring waktu, sensor suhu LM35 dapat mengalami perubahan dalam akurasi pengukuran. Oleh karena itu, disarankan untuk melakukan kalibrasi secara berkala untuk memastikan bahwa hasil pengukuran tetap akurat. Anda dapat menggunakan termometer yang sudah dikalibrasi sebagai acuan untuk memeriksa ketelitian sensor suhu LM35 Anda.

Perhatikan Penempatan Sensor

Penempatan sensor suhu LM35 juga dapat mempengaruhi akurasi pengukuran. Hindari menempatkan sensor dekat dengan sumber panas yang dapat mempengaruhi hasil pengukuran, seperti lampu atau komponen elektronik yang menghasilkan panas. Pastikan juga sensor terpasang dengan stabil di tempat yang ingin Anda ukur suhunya untuk menghindari pergerakan yang dapat mengganggu hasil pengukuran.

Perlindungan terhadap Radiasi Panas

Jika Anda menggunakan sensor suhu LM35 dalam lingkungan dengan paparan radiasi panas, pertimbangkan untuk melindungi sensor dengan menggunakan bahan isolasi termal atau shielding. Radiasi panas yang langsung mengenai sensor dapat mempengaruhi hasil pengukuran dan mengurangi akurasi sensor suhu LM35.

Masalah Umum dan Solusi pada Sensor Suhu LM35

Meskipun sensor suhu LM35 cukup andal, tetap ada beberapa masalah umum yang dapat terjadi. Beberapa masalah tersebut antara lain pembacaan suhu yang tidak akurat, sensor yang rusak, atau kabel yang tidak terhubung dengan benar. Untuk mengatasi masalah ini, pastikan pemasangan dan penggunaan sensor dilakukan dengan benar, periksa kabel dan sambungan, dan gantilah sensor jika diperlukan.

Pembacaan Suhu yang Tidak Akurat

Jika Anda mengalami pembacaan suhu yang tidak akurat, ada beberapa hal yang dapat Anda cek dan perbaiki:

– Periksa koneksi kabel antara sensor suhu LM35 dengan mikrokontroler atau Arduino. Pastikan kabel terhubung dengan benar dan tidak ada kabel yang putus atau terlepas.

Baca Juga  Jenis-jenis Obeng: Fungsi wajib anda ketahui

– Kalibrasikan sensor secara berkala untuk memastikan keakuratannya tetap terjaga. Gunakan termometer yang sudah dikalibrasi sebagai acuan.

– Pastikan sensor terpasang dengan benar dan stabil di tempat yang ingin Anda ukur suhunya. Hindari pergerakan sensor yang dapat mengganggu hasil pengukuran.

Sensor yang Rusak

Jika Anda mencurigai bahwa sensor suhu LM35 mengalami kerusakan, Anda dapat mencoba langkah-langkah berikut:

– Periksa apakah sensor terhubung dengan benar ke mikrokontroler atau Arduino. Pastikan tidak ada pin yang patah atau terlepas.

– Gantilah sensor dengan yang baru jika Anda yakin bahwa sensor mengalami kerusakan. Sensor suhu LM35 umumnya tersedia dengan harga terjangkau dan dapat dengan mudah digantikan.

Kabel yang Tidak Terhubung dengan Benar

Jika pembacaan suhu tidak stabil atau terjadi lonjakan yang tidak wajar, periksa koneksi kabel antara sensor suhu LM35 dan mikrokontroler atau Arduino. Pastikan bahwa kabel terhubung dengan benar dan tidak ada kabel yang terlepas atau putus. Jika perlu, gantilah kabel dengan yang baru untuk memastikan koneksi yang baik.

Keamanan dan Perawatan Sensor Suhu LM35

Sensor suhu LM35 merupakan perangkat elektronik yang relatif aman dan tidak memerlukan perawatan khusus. Namun, tetap diperlukan kehati-hatian saat menghubungkan sensor dengan daya listrik. Pastikan untuk mematikan listrik sebelum memasang atau mencabut sensor, dan hindari memegang sensor saat masih terhubung dengan sumber daya.

Sumber Daya Tambahan dan Referensi

Jika Anda ingin mempelajari lebih lanjut tentang sensor suhu LM35, berikut adalah beberapa sumber daya tambahan yang dapat Anda manfaatkan:

Datasheet Resmi dari Produsen

Anda dapat mengunduh datasheet resmi dari produsen sensor suhu LM35 untuk memperoleh informasi teknis yang lebih detail tentang sensor ini. Datasheet ini biasanya berisi spesifikasi teknis, diagram koneksi, dan instruksi penggunaan.

Buku-buku dan Artikel tentang Sensor Suhu dan Elektronika Umum

Terdapat banyak buku dan artikel yang membahas tentang sensor suhu dan konsep dasar elektronika. Membaca sumber-sumber ini dapat membantu Anda memahami prinsip kerja sensor suhu LM35 dengan lebih baik dan memberikan ide-ide kreatif untuk penggunaan sensor dalam proyek elektronik Anda.

Forum-forum Online dan Komunitas Pengembang Elektronika

Forum-forum online dan komunitas pengembang elektronika adalah tempat yang baik untuk berbagi pengalaman, bertanya, dan mendapatkan saran dari sesama pengguna sensor suhu LM35. Bergabung dengan komunitas ini dapat membantu Anda memperluas pengetahuan dan keterampilan dalam menggunakan sensor suhu LM35.

Kesimpulan

Sensor suhu LM35 merupakan salah satu sensor suhu yang paling populer dan sering digunakan dalam berbagai aplikasi. Sensor ini akurat, memiliki rentang suhu yang luas, dan mudah digunakan. Dalam artikel ini, kami telah menjelaskan cara kerja sensor suhu LM35, kelebihannya, cara pemasangan dan penggunaan, aplikasi yang mungkin, serta tips dan trik penggunaannya. Dengan pengetahuan yang kami berikan, diharapkan Anda dapat memanfaatkan sensor suhu LM35 dengan lebih efektif dalam proyek elektronik Anda.

Ingatlah untuk selalu memperhatikan keamanan saat menggunakan sensor suhu LM35 dan mengikuti petunjuk yang diberikan oleh produsen. Dengan demikian, Anda dapat mengoptimalkan penggunaan sensor suhu LM35 dan memperoleh hasil pengukuran suhu yang akurat dan andal.
