Qc Tools Tujuan Dan Keuntungan Penggunaannya

Alat-alat pengendalian kualitas (QC tools) merupakan kumpulan metode dan teknik yang digunakan dalam proses pengendalian kualitas untuk meningkatkan efisiensi dan keandalan produk atau layanan. Dalam artikel ini, kami akan memberikan panduan lengkap tentang QC tools, menjelaskan apa itu, mengapa penting, dan bagaimana cara menggunakannya.

Bagian pertama dari artikel ini akan menjelaskan secara detail apa itu QC tools, termasuk sejarah pengembangannya dan tujuan penggunaannya. Kami juga akan membahas mengapa QC tools penting dalam proses pengendalian kualitas dan bagaimana penggunaannya dapat membantu organisasi mencapai kesuksesan dalam bisnisnya.

Apa itu QC Tools?

QC tools adalah serangkaian alat analisis dan visualisasi data yang digunakan untuk mengidentifikasi masalah, menganalisis akar penyebabnya, dan mengambil tindakan perbaikan yang tepat. Alat-alat ini membantu organisasi dalam memahami dan mengendalikan variabilitas dalam proses produksi atau pelayanan, sehingga meningkatkan kualitas produk atau layanan yang dihasilkan.

Sejarah dan Perkembangan QC Tools

QC tools pertama kali dikembangkan oleh ahli statistik Jepang bernama Kaoru Ishikawa pada tahun 1940-an. Ishikawa memperkenalkan beberapa alat seperti diagram sebab-akibat (Ishikawa diagram) dan diagram Pareto untuk membantu perusahaan Jepang dalam mengatasi masalah kualitas dan produktivitas. Sejak saat itu, penggunaan QC tools telah menyebar ke seluruh dunia dan menjadi bagian integral dari pengendalian kualitas.

Tujuan Penggunaan QC Tools

Tujuan utama penggunaan QC tools adalah untuk mengidentifikasi masalah, menganalisis penyebab akar, dan mengambil tindakan perbaikan yang tepat untuk meningkatkan kualitas produk atau layanan. Dengan menggunakan QC tools, organisasi dapat mengurangi biaya yang berkaitan dengan cacat produk, meningkatkan efisiensi operasional, dan meningkatkan kepuasan pelanggan.

Keuntungan Penggunaan QC Tools

Penggunaan QC tools dalam pengendalian kualitas memiliki banyak keuntungan bagi organisasi, antara lain:

Meningkatkan Efisiensi dan Produktivitas

Dengan menggunakan QC tools, organisasi dapat mengidentifikasi dan menghilangkan penyebab utama ketidaksempurnaan atau ketidaksesuaian dalam proses produksi atau pelayanan. Hal ini membantu meningkatkan efisiensi operasional dan produktivitas secara keseluruhan.

Meningkatkan Kualitas Produk atau Layanan

Dengan menganalisis data menggunakan QC tools, organisasi dapat mengidentifikasi penyebab akar dari masalah kualitas dan mengambil tindakan perbaikan yang tepat. Hal ini membantu meningkatkan kualitas produk atau layanan yang dihasilkan, sehingga meningkatkan kepuasan pelanggan.

Mengurangi Biaya Cacat dan Pemborosan

Dengan mengidentifikasi dan menghilangkan penyebab utama masalah kualitas menggunakan QC tools, organisasi dapat mengurangi biaya yang terkait dengan cacat produk atau layanan. Hal ini juga membantu mengurangi pemborosan dalam proses produksi atau pelayanan.

Meningkatkan Kepercayaan Pelanggan

Dengan meningkatnya kualitas produk atau layanan yang dihasilkan, organisasi dapat membangun kepercayaan dan loyalitas pelanggan. Pelanggan akan merasa lebih puas dengan produk atau layanan yang mereka terima, sehingga kemungkinan untuk mendapatkan pembelian ulang atau rekomendasi dari pelanggan lainnya juga meningkat.

10 Alat QC yang Paling Umum Digunakan

Dalam bagian ini, kami akan membahas sepuluh alat QC yang paling umum digunakan, yaitu:

1. Diagram Pareto

Diagram Pareto adalah alat yang digunakan untuk mengidentifikasi dan memprioritaskan masalah atau penyebab tertentu yang merupakan kontributor terbesar terhadap ketidaksesuaian atau ketidaksempurnaan dalam proses produksi.

2. Diagram Sebab-Akibat

Diagram sebab-akibat, juga dikenal sebagai diagram Ishikawa atau diagram tulang ikan, adalah alat yang membantu mengidentifikasi dan menganalisis semua kemungkinan penyebab yang dapat menyebabkan masalah atau ketidaksempurnaan dalam proses produksi.

3. Diagram Alir

Diagram alir adalah alat yang digunakan untuk menggambarkan secara visual urutan langkah-langkah dalam proses produksi atau alur informasi.

4. Diagram Histogram

Diagram histogram adalah alat yang digunakan untuk menggambarkan distribusi frekuensi data numerik.

5. Diagram Scatter

Diagram scatter adalah alat yang digunakan untuk memvisualisasikan hubungan antara dua variabel.

6. Grafik Kendali

Grafik kendali adalah alat yang digunakan untuk memantau dan mengendalikan proses produksi.

7. Diagram Tindakan

Diagram tindakan adalah alat yang digunakan untuk merencanakan dan melacak tindakan perbaikan yang diambil untuk mengatasi masalah atau ketidaksempurnaan dalam proses produksi.

8. Diagram Scatter Matrix

Diagram scatter matrix adalah alat yang digunakan untuk memvisualisasikan hubungan antara beberapa variabel secara bersamaan.

9. Diagram Box Plot

Diagram box plot adalah alat yang digunakan untuk menggambarkan distribusi data numerik melalui quartil, median, dan pencilan.

10. Diagram Pohon

Diagram pohon adalah alat yang digunakan untuk mengidentifikasi dan menganalisis semua kemungkinan penyebab yang dapat menyebabkan masalah atau ketidaksempurnaan dalam proses produksi.

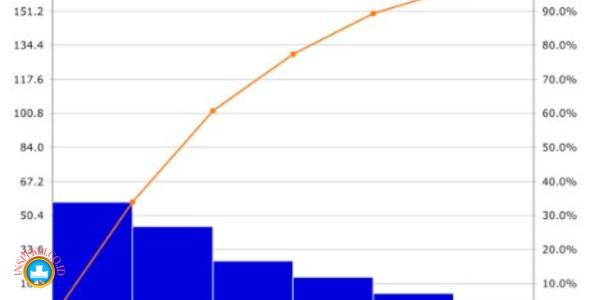

1. Diagram Pareto

Diagram Pareto adalah alat yang digunakan untuk mengidentifikasi dan memprioritaskan masalah atau penyebab tertentu yang merupakan kontributor terbesar terhadap ketidaksesuaian atau ketidaksempurnaan dalam proses produksi. Dengan menggunakan diagram Pareto, organisasi dapat melihat dengan jelas masalah-masalah yang perlu diatasi terlebih dahulu dan mengambil tindakan yang tepat.

Cara Membuat Diagram Pareto

Langkah-langkah untuk membuat diagram Pareto adalah sebagai berikut:

  1. Identifikasi masalah atau penyebab yang akan dianalisis.
  2. Kumpulkan data terkait masalah tersebut.
  3. Hitung frekuensi atau jumlah masing-masing masalah atau penyebab.
  4. Urutkan masalah atau penyebab dari yang paling sering terjadi hingga yang paling jarang terjadi.
  5. Gambarkan diagram batang dengan sumbu vertikal menunjukkan frekuensi atau jumlah masalah, dan sumbu horizontal menunjukkan masalah atau penyebab.
  6. Tambahkan garis kumulatif untuk menunjukkan akumulasi persentase.
Baca Juga  DAQ adalah: Panduan Lengkap dan Komprehensif

Interpretasi Diagram Pareto

Interpretasi diagram Pareto dilakukan dengan melihat sumbu vertikal untuk melihat frekuensi atau jumlah masalah, dan melihat sumbu horizontal untuk melihat masalah atau penyebab. Masalah atau penyebab yang memiliki batang paling tinggi menunjukkan kontribusi terbesar terhadap ketidaksesuaian atau ketidaksempurnaan dalam proses produksi.

Manfaat Diagram Pareto dalam Pengendalian Kualitas

Dengan menggunakan diagram Pareto, organisasi dapat:

  • Mengidentifikasi masalah atau penyebab yang perlu diatasi terlebih dahulu.
  • Mengalokasikan sumber daya dengansebaik mungkin untuk mengatasi masalah yang paling signifikan.
  • Meningkatkan efisiensi dan efektivitas tindakan perbaikan yang diambil dengan fokus pada penyebab utama.
  • Memonitor perubahan dalam distribusi masalah atau penyebab seiring waktu untuk mengevaluasi keberhasilan tindakan perbaikan.

2. Diagram Sebab-Akibat

Diagram sebab-akibat, juga dikenal sebagai diagram Ishikawa atau diagram tulang ikan, adalah alat yang membantu mengidentifikasi dan menganalisis semua kemungkinan penyebab yang dapat menyebabkan masalah atau ketidaksempurnaan dalam proses produksi. Dengan menggunakan diagram sebab-akibat, organisasi dapat memvisualisasikan hubungan antara penyebab dan akibat, sehingga memudahkan dalam mencari solusi yang tepat.

Cara Membuat Diagram Sebab-Akibat

Langkah-langkah untuk membuat diagram sebab-akibat adalah sebagai berikut:

  1. Tentukan masalah atau ketidaksempurnaan yang akan dianalisis.
  2. Tentukan kategori-kategori penyebab yang mungkin menjadi faktor penyebab masalah tersebut. Kategori-kategori ini dapat mencakup manusia, mesin, metode, bahan, dan lingkungan.
  3. Gambarkan sumbu horizontal yang mewakili masalah atau ketidaksempurnaan yang ingin diatasi.
  4. Gambarkan garis horizontal yang menghubungkan sumbu masalah dengan kategori-kategori penyebab.
  5. Gambarkan cabang-cabang vertikal dari garis horizontal untuk mewakili penyebab spesifik dalam setiap kategori.
  6. Tambahkan detail lebih lanjut pada setiap cabang, seperti sub-penyebab atau faktor yang lebih spesifik.

Interpretasi Diagram Sebab-Akibat

Interpretasi diagram sebab-akibat dilakukan dengan melihat hubungan antara masalah atau ketidaksempurnaan yang ingin diatasi dengan kategori-kategori penyebab. Setiap cabang vertikal menunjukkan penyebab spesifik dalam kategori tersebut, dan detail lebih lanjut dapat ditambahkan pada setiap cabang untuk menggambarkan sub-penyebab atau faktor yang lebih spesifik.

Manfaat Diagram Sebab-Akibat dalam Pengendalian Kualitas

Dengan menggunakan diagram sebab-akibat, organisasi dapat:

  • Mengidentifikasi semua kemungkinan penyebab yang mungkin menyebabkan masalah atau ketidaksempurnaan dalam proses produksi.
  • Mengorganisir dan mengklasifikasikan penyebab berdasarkan kategori-kategori yang relevan.
  • Menggambarkan hubungan antara penyebab dan akibat, sehingga memudahkan dalam mencari solusi yang tepat.
  • Melakukan analisis lebih mendalam untuk mengidentifikasi penyebab utama yang perlu diatasi terlebih dahulu.
  • Melibatkan tim lintas fungsi dalam proses identifikasi dan analisis penyebab, sehingga memperkaya pemahaman tentang masalah dan meningkatkan peluang untuk menemukan solusi yang efektif.

3. Diagram Alir

Diagram alir adalah alat yang digunakan untuk menggambarkan secara visual urutan langkah-langkah dalam proses produksi atau alur informasi. Dengan menggunakan diagram alir, organisasi dapat memahami dengan jelas urutan proses dan mengidentifikasi potensi penyimpangan atau masalah yang mungkin terjadi.

Cara Membuat Diagram Alir

Langkah-langkah untuk membuat diagram alir adalah sebagai berikut:

  1. Tentukan proses atau alur informasi yang akan digambarkan.
  2. Tentukan simbol-simbol yang akan digunakan dalam diagram alir. Simbol-simbol ini termasuk simbol awal dan akhir, simbol tindakan, simbol keputusan, dan simbol penghubung.
  3. Gambarkan simbol-simbol tersebut secara berurutan untuk menggambarkan langkah-langkah dalam proses atau alur informasi.
  4. Sambungkan simbol-simbol tersebut dengan panah untuk menunjukkan alur atau urutan.
  5. Tambahkan detail lebih lanjut pada setiap simbol, seperti nama tindakan atau keputusan yang diambil.

Interpretasi Diagram Alir

Interpretasi diagram alir dilakukan dengan mengikuti panah yang menghubungkan simbol-simbol. Setiap simbol menunjukkan langkah-langkah dalam proses atau alur informasi, dan detail lebih lanjut dapat ditambahkan pada setiap simbol untuk menjelaskan tindakan atau keputusan yang diambil.

Manfaat Diagram Alir dalam Pengendalian Kualitas

Dengan menggunakan diagram alir, organisasi dapat:

  • Memahami dengan jelas urutan langkah-langkah dalam proses produksi atau alur informasi.
  • Mengidentifikasi potensi penyimpangan atau masalah yang mungkin terjadi.
  • Mengkomunikasikan proses atau alur informasi dengan jelas kepada anggota tim atau pihak terkait.
  • Menggambarkan perubahan yang diusulkan dalam proses atau alur informasi sebelum melaksanakannya secara nyata.

4. Diagram Histogram

Diagram histogram adalah alat yang digunakan untuk menggambarkan distribusi frekuensi data numerik. Dengan menggunakan diagram histogram, organisasi dapat memahami dengan jelas pola distribusi data dan mengidentifikasi karakteristik yang penting seperti pusat data, dispersi, dan bentuk distribusi.

Cara Membuat Diagram Histogram

Langkah-langkah untuk membuat diagram histogram adalah sebagai berikut:

  1. Tentukan data numerik yang akan digambarkan.
  2. Tentukan jumlah interval atau kelas yang akan digunakan dalam histogram. Jumlah ini harus cukup untuk menggambarkan variasi data dengan jelas.
  3. Tentukan rentang nilai untuk setiap interval atau kelas.
  4. Hitung frekuensi atau jumlah data yang jatuh ke dalam setiap interval atau kelas.
  5. Gambarkan sumbu horizontal yang menunjukkan rentang nilai dan sumbu vertikal yang menunjukkan frekuensi atau jumlah data.
  6. Gambarkan balok-balok vertikal yang mewakili frekuensi atau jumlah data dalam setiap interval atau kelas.

Interpretasi Diagram Histogram

Interpretasi diagram histogram dilakukan dengan melihat balok-balok vertikal yang mewakili frekuensi atau jumlah data dalam setiap interval atau kelas. Pola distribusi data dapat dilihat dari bentuk dan ukuran balok-balok tersebut. Karakteristik penting seperti pusat data, dispersi, dan bentuk distribusi dapat diidentifikasi dengan melihat diagram histogram.

Baca Juga  Key Account Supervisor: Tugas, Fungsi Dan Tanggungjawab

Manfaat Diagram Histogram dalam Pengendalian Kualitas

Dengan menggunakan diagram histogram, organisasi dapat:

  • Memahami dengan jelas pola distribusi data.
  • Mengidentifikasi karakteristik penting seperti pusat data, dispersi, dan bentuk distribusi.
  • Mendeteksi adanya penyimpangan atau anomali dalam distribusi data yang dapat menjadi fokus pengendalian kualitas.
  • Mengidentifikasi penyebab ketidaksempurnaan atau ketidaksesuaian dalam proses produksi atau pelayanan.

5. Diagram Scatter

Diagram scatter adalah alat yang digunakan untuk memvisualisasikan hubungan antara dua variabel. Dengan menggunakan diagram scatter, organisasi dapat melihat dengan jelas pola hubungan antara variabel-variabel tersebut dan mengidentifikasi apakah ada hubungan kausal antara keduanya.

Cara Membuat Diagram Scatter

Langkah-langkah untuk membuat diagram scatter adalah sebagai berikut:

    1. Tentukan dua variabel yang akan digambarkan.

Cara Membuat Diagram Scatter

Langkah-langkah untuk membuat diagram scatter adalah sebagai berikut:

      1. Tentukan dua variabel yang akan digambarkan.
      2. Kumpulkan data yang terkait dengan dua variabel tersebut.
      3. Plot titik-titik pada diagram dengan sumbu horizontal mewakili satu variabel dan sumbu vertikal mewakili variabel lainnya.
      4. Periksa pola hubungan antara titik-titik tersebut, apakah ada tren yang jelas atau korelasi di antara variabel-variabel tersebut.
      5. Tambahkan garis tren atau garis regresi untuk membantu memvisualisasikan pola hubungan yang mungkin ada.

Interpretasi Diagram Scatter

Interpretasi diagram scatter dilakukan dengan melihat pola hubungan antara titik-titik yang diplot. Jika terdapat pola yang jelas atau tren yang terlihat, maka dapat disimpulkan bahwa terdapat hubungan antara dua variabel tersebut. Jika titik-titik tersebar secara acak, maka dapat disimpulkan bahwa tidak ada hubungan kausal yang signifikan antara dua variabel tersebut.

Manfaat Diagram Scatter dalam Pengendalian Kualitas

Dengan menggunakan diagram scatter, organisasi dapat:

      • Mengidentifikasi hubungan antara dua variabel yang penting dalam proses produksi atau pelayanan.
      • Mengukur kekuatan dan arah hubungan antara dua variabel tersebut.
      • Mengidentifikasi adanya anomali atau outlier dalam data yang dapat menjadi fokus pengendalian kualitas.
      • Membantu dalam pengambilan keputusan untuk meningkatkan kualitas atau efisiensi proses.

6. Grafik Kendali

Grafik kendali adalah alat yang digunakan untuk memantau dan mengendalikan proses produksi. Dengan menggunakan grafik kendali, organisasi dapat melacak kinerja proses secara terus-menerus dan mengidentifikasi adanya penyimpangan atau ketidaksempurnaan yang signifikan.

Cara Membuat Grafik Kendali

Langkah-langkah untuk membuat grafik kendali adalah sebagai berikut:

      1. Tentukan parameter atau variabel yang akan dipantau dalam proses produksi.
      2. Kumpulkan data terkait dengan parameter atau variabel tersebut.
      3. Tentukan batas kendali atas dan batas kendali bawah berdasarkan karakteristik proses dan tingkat ketidaksempurnaan yang dapat diterima.
      4. Plot titik-titik pada grafik dengan sumbu horizontal mewakili waktu dan sumbu vertikal mewakili nilai parameter atau variabel.
      5. Tambahkan garis batas kendali atas dan batas kendali bawah pada grafik.
      6. Monitor titik-titik yang diplot untuk melihat adanya penyimpangan atau ketidaksempurnaan yang signifikan terhadap batas kendali.

Interpretasi Grafik Kendali

Interpretasi grafik kendali dilakukan dengan melihat titik-titik yang diplot dan posisinya terhadap batas kendali. Jika titik-titik berada dalam rentang batas kendali, maka proses dianggap stabil dan terkendali. Jika ada titik-titik di luar batas kendali, maka terdapat penyimpangan atau ketidaksempurnaan yang signifikan dalam proses yang perlu ditangani.

Manfaat Grafik Kendali dalam Pengendalian Kualitas

Dengan menggunakan grafik kendali, organisasi dapat:

      • Memonitor kinerja proses secara terus-menerus.
      • Mengidentifikasi adanya penyimpangan atau ketidaksempurnaan yang signifikan dalam proses produksi.
      • Mengambil tindakan perbaikan yang cepat dan tepat untuk mengatasi penyimpangan atau ketidaksempurnaan.
      • Mengukur efektivitas tindakan perbaikan yang diambil dalam jangka waktu tertentu.

7. Diagram Tindakan

Diagram tindakan adalah alat yang digunakan untuk merencanakan dan melacak tindakan perbaikan yang diambil untuk mengatasi masalah atau ketidaksempurnaan dalam proses produksi. Dengan menggunakan diagram tindakan, organisasi dapat memvisualisasikan langkah-langkah yang perlu diambil dan memastikan bahwa tindakan perbaikan dilakukan secara sistematis dan terkoordinasi.

Cara Membuat Diagram Tindakan

Langkah-langkah untuk membuat diagram tindakan adalah sebagai berikut:

      1. Tentukan masalah atau ketidaksempurnaan yang akan ditangani.
      2. Identifikasi tindakan perbaikan yang perlu diambil untuk mengatasi masalah tersebut.
      3. Gambarkan diagram dengan sumbu horizontal yang menunjukkan langkah-langkah tindakan dan sumbu vertikal yang menunjukkan waktu atau urutan pelaksanaannya.
      4. Tambahkan detail pada setiap langkah tindakan, seperti tanggung jawab, sumber daya yang dibutuhkan, dan target penyelesaian.

Interpretasi Diagram Tindakan

Interpretasi diagram tindakan dilakukan dengan melihat langkah-langkah tindakan yang diplot dan detail yang terkait dengan setiap langkah. Diagram ini membantu dalam memvisualisasikan urutan pelaksanaan tindakan perbaikan dan memastikan bahwa semua langkah yang diperlukan telah diidentifikasi dengan jelas.

Manfaat Diagram Tindakan dalam Pengendalian Kualitas

Dengan menggunakan diagram tindakan, organisasi dapat:

      • Merencanakan dan melacak tindakan perbaikan secara sistematis dan terkoordinasi.
      • Mengidentifikasi tanggung jawab dan sumber daya yang diperlukan untuk setiap langkah tindakan.
      • Mengukur kemajuan dan efektivitas tindakan perbaikan yang diambil.
      • Melakukan tindakan perbaikan dengan lebih terarah dan efisien.

8. Diagram Scatter Matrix

Diagram scatter matrix adalah alat yang digunakan untuk memvisualisasikan hubungan antara beberapa variabel secara bersamaan. Dengan menggunakan diagram scatter matrix, organisasi dapat melihat dengan jelas pola hubungan antara setiap pasangan variabel dan mengidentifikasi keterkaitan yang kompleks antara variabel-variabel tersebut.

Cara Membuat Diagram Scatter Matrix

Langkah-langkah untuk membuat diagram scatter matrix adalah sebagai berikut:

      1. Tentukan beberapa variabel yang akan digambarkan.
      2. Kumpulkan data yang terkait dengan variabel-variabel tersebut.
      3. Plot diagram scatter untuk setiap pasangan variabel.
      4. Gambarkan matriks dengan baris dan kolom yang mewakili variabel-variabel.
      5. Letakkan diagram scatter pada sel-sel matriks yang sesuai.
Baca Juga  Mengenal Flash Point: Pengertian Faktor Dan Jenisnya

Interpretasi Diagram Scatter Matrix

Interpretasi diagram scatter matrix dilakukan dengan melihat pola hubungan antara setiap pasangan variabel yang digambarkan. Diagram ini memungkinkan kita untuk melihat dengan jelas pola hubungan antara variabel-variabel tersebut secara keseluruhan dan mengidentifikasi keterkaitan yang kompleks antara variabel-variabel tersebut.

Manfaat Diagram Scatter Matrix dalam Pengendalian Kualitas

Dengan menggunakan diagram scatter matrix, organisasi dapat:

    • Mengidentifikasi hubungan antara beberapa variabel yang penting dalam proses produksi atau pelayanan.
    • Melihat pola hubungan antara setiap pasangan variabel secara keseluruhan.
    • Mengidentifikasi keterkaitan yang kompleks antara variabel-variabel yang mungkin tidak terlihat dalam diagram scatter tunggal.
    • Melakukan analisis yang lebih holistik untuk memahami pengaruh variabel

      9. Diagram Box Plot

      Diagram box plot adalah alat yang digunakan untuk menggambarkan distribusi data numerik melalui quartil, median, dan pencilan. Dengan menggunakan diagram box plot, organisasi dapat memahami dengan jelas karakteristik distribusi data seperti pusat data, dispersi, dan adanya outlier atau pencilan.

      Cara Membuat Diagram Box Plot

      Langkah-langkah untuk membuat diagram box plot adalah sebagai berikut:

      1. Tentukan data numerik yang akan digambarkan.
      2. Hitung quartil pertama (Q1), median, dan quartil ketiga (Q3) dari data tersebut.
      3. Tentukan rentang interquartil (IQR) dengan mengurangi Q1 dari Q3.
      4. Tentukan batas bawah (lower fence) dan batas atas (upper fence) dengan mengurangi 1,5 kali IQR dari Q1 dan menambahkannya pada Q3.
      5. Identifikasi data-data yang berada di luar batas bawah dan batas atas sebagai outlier atau pencilan.
      6. Gambarkan diagram box plot dengan sumbu vertikal yang menunjukkan nilai data dan sumbu horizontal yang menunjukkan variabel atau kategori data.
      7. Gambarkan kotak yang menunjukkan rentang antara Q1 dan Q3.
      8. Gambarkan garis di tengah kotak yang menunjukkan median.
      9. Gambarkan garis-garis dari kotak ke atas dan ke bawah untuk menunjukkan rentang data yang tidak termasuk dalam pencilan.
      10. Tandai outlier atau pencilan pada diagram dengan titik-titik atau simbol khusus.

      Interpretasi Diagram Box Plot

      Interpretasi diagram box plot dilakukan dengan melihat kotak yang menunjukkan rentang antara Q1 dan Q3. Median ditandai dengan garis tengah kotak. Garis-garis dari kotak ke atas dan ke bawah menunjukkan rentang data yang tidak termasuk dalam pencilan. Titik-titik atau simbol khusus menandakan adanya outlier atau pencilan.

      Manfaat Diagram Box Plot dalam Pengendalian Kualitas

      Dengan menggunakan diagram box plot, organisasi dapat:

      • Memahami dengan jelas karakteristik distribusi data seperti pusat data, dispersi, dan adanya outlier atau pencilan.
      • Mendeteksi adanya penyimpangan atau ketidaksempurnaan dalam distribusi data yang dapat menjadi fokus pengendalian kualitas.
      • Mengidentifikasi penyebab ketidaksempurnaan atau ketidaksesuaian dalam proses produksi atau pelayanan.
      • Mengambil tindakan perbaikan yang tepat untuk mengatasi outlier atau pencilan yang signifikan.

      10. Diagram Pohon

      Diagram pohon adalah alat yang digunakan untuk mengidentifikasi dan menganalisis semua kemungkinan penyebab yang dapat menyebabkan masalah atau ketidaksempurnaan dalam proses produksi. Dengan menggunakan diagram pohon, organisasi dapat memvisualisasikan hubungan antara penyebab dan akibat yang kompleks serta menentukan tindakan perbaikan yang tepat.

      Cara Membuat Diagram Pohon

      Langkah-langkah untuk membuat diagram pohon adalah sebagai berikut:

      1. Tentukan masalah atau ketidaksempurnaan yang akan dianalisis.
      2. Tentukan penyebab umum yang mungkin menjadi faktor penyebab masalah tersebut.
      3. Gambarkan sumbu vertikal yang menunjukkan masalah atau ketidaksempurnaan yang ingin diatasi.
      4. Gambarkan cabang-cabang horisontal dari sumbu vertikal untuk mewakili penyebab umum.
      5. Gambarkan cabang-cabang vertikal dari cabang-cabang horisontal untuk mewakili penyebab spesifik dalam setiap kategori.
      6. Tambahkan detail pada setiap cabang untuk menjelaskan sub-penyebab atau faktor yang lebih spesifik.

      Interpretasi Diagram Pohon

      Interpretasi diagram pohon dilakukan dengan melihat hubungan antara masalah atau ketidaksempurnaan yang ingin diatasi dengan penyebab umum dan spesifik yang diplot. Setiap cabang vertikal menunjukkan penyebab spesifik dalam kategori tersebut, dan detail lebih lanjut dapat ditambahkan pada setiap cabang untuk menggambarkan sub-penyebab atau faktor yang lebih spesifik.

      Manfaat Diagram Pohon dalam Pengendalian Kualitas

      Dengan menggunakan diagram pohon, organisasi dapat:

      • Mengidentifikasi semua kemungkinan penyebab yang mungkin menyebabkan masalah atau ketidaksempurnaan dalam proses produksi.
      • Mengorganisir dan mengklasifikasikan penyebab berdasarkan kategori-kategori yang relevan.
      • Melihat secara visual hubungan antara penyebab dan akibat yang kompleks.
      • Melakukan analisis yang lebih mendalam untuk mengidentifikasi penyebab utama yang perlu diatasi terlebih dahulu.
      • Mengarahkan tindakan perbaikan dengan lebih terarah dan efisien.

      Penutup

      Dalam artikel ini, kami telah membahas sepuluh alat QC yang paling umum digunakan dalam pengendalian kualitas, mulai dari diagram Pareto hingga diagram pohon. Setiap alat memiliki fungsinya sendiri dan memberikan manfaat yang berbeda dalam memahami dan mengendalikan proses produksi atau pelayanan.

      Penggunaan QC tools dalam pengendalian kualitas memiliki banyak keuntungan bagi organisasi, seperti meningkatkan efisiensi dan produktivitas, meningkatkan kualitas produk atau layanan, mengurangi biaya cacat dan pemborosan, serta meningkatkan kepercayaan pelanggan.

      Dengan pemahaman yang komprehensif tentang QC tools dan kemampuan untuk menggunakannya dengan efektif, organisasi dapat meningkatkan kualitas produk atau layanan mereka, mengurangi biaya, dan meningkatkan kepuasan pelanggan. Penting untuk terus memantau dan mengukur kinerja proses dengan menggunakan QC tools yang sesuai, serta mengambil tindakan perbaikan yang diperlukan untuk mencapai hasil yang optimal.
