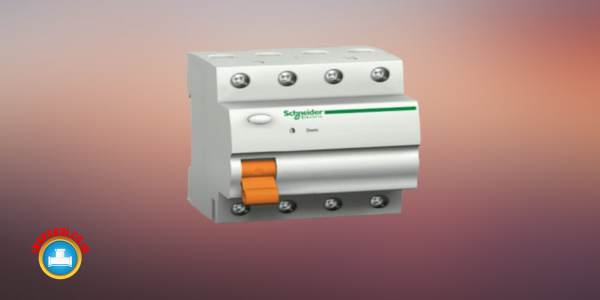

ELCB (Earth Leakage Circuit Breaker): Pengertian,Fungsi, Jenis dan Standar

Apakah Anda pernah mendengar tentang ELCB (Earth Leakage Circuit Breaker) atau yang juga dikenal sebagai breaker arus bocor tanah? Jika Anda tidak familiar dengan istilah ini, artikel blog ini akan memberikan Anda pemahaman yang komprehensif tentang fungsi dan pentingnya ELCB dalam menjaga keselamatan listrik di rumah atau tempat kerja Anda.

ELCB adalah perangkat penting dalam sistem listrik yang dirancang untuk mendeteksi kebocoran arus ke tanah yang tidak normal. Fungsi utamanya adalah memutus aliran listrik jika terjadi kebocoran arus, yang dapat mengurangi risiko kebakaran dan kejutan listrik yang berpotensi fatal.

ELCB bekerja dengan membandingkan arus masuk dan arus keluar pada sirkuit listrik. Ketika terjadi kebocoran arus, perbedaan antara arus masuk dan arus keluar akan terdeteksi oleh ELCB. Perangkat ini akan segera memutus aliran listrik untuk mencegah bahaya lebih lanjut. Dalam artikel ini, kita akan membahas secara rinci tentang fungsi ELCB, prinsip kerjanya, jenis-jenis ELCB yang ada, cara pemasangan yang tepat, dan manfaat penggunaan ELCB dalam menjaga keselamatan listrik.

Apa itu ELCB?

ELCB, atau Earth Leakage Circuit Breaker, adalah perangkat yang dirancang untuk melindungi sistem listrik dari kebocoran arus ke tanah yang berbahaya. ELCB bekerja dengan memutus aliran listrik jika terjadi perbedaan arus antara arus masuk dan arus keluar pada sirkuit listrik. Dalam sistem listrik, arus masuk dan arus keluar seharusnya seimbang. Jika terjadi kebocoran arus, ELCB akan mendeteksinya dan memutus aliran listrik dengan cepat untuk mencegah bahaya lebih lanjut.

Komponen-komponen ELCB

ELCB terdiri dari beberapa komponen penting yang bekerja bersama-sama untuk melindungi sistem listrik. Komponen utama ELCB meliputi sensor arus, solenoid, dan mekanisme pemutus sirkuit. Sensor arus mengukur arus masuk dan arus keluar pada sirkuit, sedangkan solenoid adalah komponen yang memutus aliran listrik jika terjadi kebocoran arus. Mekanisme pemutus sirkuit digunakan untuk mengaktifkan atau mematikan aliran listrik.

Perbedaan antara ELCB dan MCB

Banyak orang sering kali bingung antara ELCB dan MCB (Miniature Circuit Breaker), karena keduanya adalah perangkat yang berfungsi memutus aliran listrik. Namun, ELCB dan MCB memiliki perbedaan mendasar dalam fungsi dan prinsip kerjanya. ELCB didesain khusus untuk mendeteksi kebocoran arus ke tanah, sedangkan MCB bekerja untuk melindungi sirkuit dari overcurrent atau arus berlebih. Dalam artikel ini, kita akan fokus pada ELCB dan manfaatnya dalam menjaga keselamatan listrik.

Prinsip Kerja ELCB

Prinsip kerja ELCB didasarkan pada hukum Ohm dan hukum Kirchoff. ELCB membandingkan arus masuk dan arus keluar pada sirkuit listrik. Jika terjadi kebocoran arus ke tanah, perbedaan antara arus masuk dan arus keluar akan terdeteksi oleh ELCB. Ketika perbedaan arus tersebut melebihi ambang batas yang ditentukan, ELCB akan segera memutus aliran listrik untuk mencegah bahaya lebih lanjut.

Hukum Ohm dan Hukum Kirchoff

Hukum Ohm menyatakan bahwa arus yang mengalir dalam rangkaian listrik sebanding dengan tegangan yang diterapkan dan berbanding terbalik dengan resistansi rangkaian. Dalam hal ini, ELCB mengukur arus masuk dan arus keluar pada sirkuit listrik untuk memastikan bahwa arus yang masuk dan keluar seimbang.

Hukum Kirchoff dikenal sebagai hukum konservasi muatan. Hukum ini menyatakan bahwa total arus yang masuk ke simpul listrik harus sama dengan total arus yang keluar. Dalam prinsip kerja ELCB, hukum Kirchoff digunakan untuk membandingkan arus masuk dan arus keluar pada sirkuit listrik.

Perbedaan Arus Normal dan Arus Bocor

Arus normal adalah arus yang mengalir dalam sirkuit listrik yang seimbang. Hal ini berarti bahwa arus masuk dan arus keluar memiliki besaran yang sama. Namun, ketika terjadi kebocoran arus ke tanah, arus yang masuk dan keluar tidak seimbang. Perbedaan arus ini disebabkan oleh arus yang bocor ke tanah.

Baca Juga  Gloss Meter: Alat yang Penting untuk Mengukur Kilau Permukaan

Arus bocor terjadi ketika ada hubungan antara kawat listrik yang bermuatan dan permukaan yang terhubung dengan tanah. Hal ini dapat disebabkan oleh kerusakan pada isolasi kabel, air yang mengalir di sekitar kabel, atau peralatan elektronik yang rusak. Arus bocor bisa sangat berbahaya karena dapat menyebabkan kejutan listrik atau bahkan kebakaran.

Mendeteksi Arus Bocor

ELCB dilengkapi dengan sensor arus yang sensitif terhadap perbedaan arus yang kecil. Ketika terjadi kebocoran arus, sensor arus akan mendeteksinya dan memberikan sinyal ke solenoid untuk memutus aliran listrik. Solenoid adalah komponen yang bertugas memutus dan menghubungkan aliran listrik. Jika ELCB mendeteksi perbedaan arus yang melebihi ambang batas yang ditentukan, solenoid akan mengaktifkan pemutus sirkuit untuk memutus aliran listrik.

Jenis-jenis ELCB

Ada beberapa jenis ELCB yang tersedia di pasaran, yang masing-masing memiliki karakteristik dan fungsi yang berbeda. Pemilihan jenis ELCB yang tepat sangat penting untuk memastikan perlindungan listrik yang efektif. Berikut adalah beberapa jenis ELCB yang umum digunakan:

ELCB Tipe AC

ELCB tipe AC adalah jenis ELCB yang paling umum digunakan. ELCB tipe AC ini bekerja dengan mendeteksi perbedaan arus antara arus masuk dan arus keluar pada sirkuit listrik AC. Keuntungan dari ELCB tipe AC adalah kemampuannya untuk mendeteksi arus bocor pada berbagai tingkat frekuensi, sehingga dapat digunakan untuk berbagai jenis peralatan elektronik.

ELCB Tipe A

ELCB tipe A adalah jenis ELCB yang lebih canggih dan sensitif. ELCB tipe A dapat mendeteksi arus bocor yang terjadi pada tingkat frekuensi yang lebih rendah daripada ELCB tipe AC. Ini membuat ELCB tipe A lebih cocok digunakan untuk peralatan elektronik sensitif seperti komputer, peralatan medis, dan peralatan laboratorium.

ELCB Tipe F

ELCB tipe F adalah jenis ELCB yang dirancang khusus untuk melindungi peralatan elektronik yang sangat sensitif terhadap arus bocor. ELCB tipe F memiliki kemampuan untuk mendeteksi arus bocor pada tingkat frekuensi yang sangat rendah, seperti yang umumnya terjadi pada peralatan medis dan laboratorium.

Pemasangan ELCB yang Tepat

Pemasangan ELCB yang tepat sangat penting untuk memastikan kinerjanya yang optimal. Berikut adalah langkah-langkah yang harus Anda ikutiuntuk memasang ELCB dengan benar:

Pemilihan Ukuran ELCB

Langkah pertama dalam memasang ELCB adalah memilih ukuran yang sesuai dengan beban listrik yang akan dilindungi. Ukuran ELCB harus sesuai dengan kapasitas beban maksimum yang akan melewati sirkuit. Untuk menentukan ukuran yang tepat, Anda perlu mengetahui daya total yang dikonsumsi oleh peralatan elektronik yang terhubung ke sirkuit tersebut.

Pemilihan Lokasi Pemasangan

Lokasi pemasangan ELCB juga sangat penting untuk memastikan perlindungan yang optimal. ELCB sebaiknya dipasang di dekat titik masuk listrik ke bangunan atau di dekat panel listrik utama. Hal ini memungkinkan ELCB untuk segera mendeteksi kebocoran arus dan memutus aliran listrik secepat mungkin.

Pemilihan Jenis ELCB yang Sesuai

Tergantung pada kebutuhan dan jenis peralatan yang Anda gunakan, Anda perlu memilih jenis ELCB yang sesuai. Jika Anda menggunakan peralatan elektronik sensitif, seperti komputer atau peralatan medis, ELCB tipe A atau tipe F lebih disarankan. Namun, jika Anda hanya membutuhkan perlindungan dasar untuk sirkuit listrik rumah tangga, ELCB tipe AC dapat menjadi pilihan yang baik.

Pemasangan oleh Ahli Listrik

Agar pemasangan ELCB dilakukan dengan benar dan aman, sebaiknya dilakukan oleh ahli listrik yang berpengalaman. Ahli listrik akan memastikan bahwa ELCB terpasang dengan benar dan terhubung dengan baik ke sirkuit listrik. Mereka juga dapat melakukan pengujian untuk memastikan bahwa ELCB berfungsi dengan baik sebelum digunakan.

Keuntungan Menggunakan ELCB

ELCB memiliki banyak keuntungan yang membuatnya menjadi perangkat yang sangat penting untuk menjaga keselamatan listrik. Berikut adalah beberapa manfaat utama menggunakan ELCB:

Perlindungan terhadap Kebakaran

Salah satu keuntungan utama menggunakan ELCB adalah perlindungan terhadap risiko kebakaran yang disebabkan oleh arus bocor. Ketika terjadi kebocoran arus, ELCB akan segera memutus aliran listrik, mengurangi kemungkinan terjadinya percikan api atau korsleting yang dapat menyebabkan kebakaran.

Baca Juga  Apa Itu Solder Flux? Jenis dan Cara Menggunakannya

Perlindungan terhadap Kejutan Listrik

ELCB juga melindungi Anda dari risiko kejutan listrik yang berbahaya. Ketika terjadi kebocoran arus, ELCB akan memutus aliran listrik dengan cepat, mencegah Anda dari terkena arus listrik yang berpotensi fatal. Ini sangat penting terutama jika Anda memiliki anak kecil atau hewan peliharaan di rumah.

Perlindungan terhadap Kerusakan Peralatan Elektronik

Arus bocor dapat merusak peralatan elektronik yang sensitif, seperti komputer, televisi, atau peralatan rumah tangga lainnya. Dengan menggunakan ELCB, Anda dapat melindungi peralatan elektronik Anda dari kerusakan akibat arus bocor yang tidak normal. Ini dapat menghemat biaya perbaikan atau penggantian peralatan yang mahal.

Pendeteksian Dini Kebocoran Arus

ELCB dapat mendeteksi kebocoran arus yang terjadi pada tahap awal. Hal ini memungkinkan Anda untuk segera mengambil tindakan perbaikan sebelum bahaya lebih lanjut terjadi. Dengan ELCB yang berfungsi dengan baik, Anda dapat memastikan tingkat keamanan yang tinggi dalam sistem listrik Anda.

Perbedaan Antara ELCB dan RCCB

Seringkali ELCB dan RCCB (Residual Current Circuit Breaker) disalahartikan sebagai perangkat yang sama. Namun, keduanya memiliki perbedaan mendasar dalam fungsi dan kegunaannya.

Fungsi ELCB

ELCB berfungsi untuk mendeteksi kebocoran arus ke tanah yang tidak normal dan memutus aliran listrik jika terjadi kebocoran tersebut. ELCB bekerja dengan membandingkan arus masuk dan arus keluar pada sirkuit listrik. Jika terjadi perbedaan arus yang melebihi ambang batas yang ditentukan, ELCB akan memutus aliran listrik untuk mencegah bahaya lebih lanjut.

Fungsi RCCB

RCCB, atau Residual Current Circuit Breaker, berfungsi untuk mendeteksi perbedaan arus yang disebabkan oleh arus bocor pada sistem listrik. RCCB mengukur perbedaan arus antara jalur fase dan jalur netral. Jika terjadi perbedaan arus yang melebihi ambang batas yang ditentukan, RCCB akan memutus aliran listrik untuk mencegah bahaya lebih lanjut.

Perbedaan Fungsi Utama

Perbedaan utama antara ELCB dan RCCB terletak pada fungsi utamanya. ELCB fokus pada deteksi kebocoran arus ke tanah, sedangkan RCCB fokus pada deteksi perbedaan arus antara jalur fase dan jalur netral. Keduanya memiliki peran yang penting dalam menjaga keselamatan listrik, tergantung pada jenis bahaya yang ingin dihindari.

Perawatan dan Pengujian ELCB

ELCB juga memerlukan perawatan dan pengujian berkala untuk memastikan kinerjanya yang optimal. Dalam bagian ini, kita akan membahas tentang perawatan dan pengujian yang perlu dilakukan pada ELCB:

Pemeriksaan Visual

Secara berkala, Anda perlu melakukan pemeriksaan visual terhadap kondisi fisik ELCB. Periksa apakah ada tanda-tanda kerusakan seperti retak, korosi, atau komponen yang longgar. Pastikan juga bahwa koneksi listrik terhubung dengan baik dan tidak ada tanda-tanda kebocoran arus.

Pengujian Fungsional

Pengujian fungsional dilakukan untuk memastikan bahwa ELCB berfungsi dengan baik. Pengujian ini melibatkan pengujian arus bocor menggunakan peralatan khusus. Dalam pengujian ini, arus simulasi bocor akan diberikan ke ELCB untuk melihat apakah perangkat ini dapat mendeteksi dan memutus aliran listrik dengan tepat.

Pengujian Periodik oleh Ahli Listrik

Untuk memastikan bahwa ELCB berfungsi dengan baik, sebaiknya dilakukan pengujian periodik oleh ahli listrik. Ahli listrik akan menggunakan peralatan khusus untuk melakukan pengujian yang lebih rinci dan memastikan bahwa ELCB memenuhi standar keselamatan yang ditetapkan.

Tanda-tanda ELCB Rusak

ELCB juga dapat mengalami kerusakan seiring berjalannya waktu. Berikut adalah beberapa tanda-tanda umum ketika ELCB rusak atau tidak berfungsi dengan baik:

ELCB Tidak Memutus Aliran Listrik

Jika ELCB tidak memutus aliran listrik saat terjadi kebocoran arus, ini bisa menjadi tanda bahwa ELCB mengalami kerusakan. ELCB yang rusak tidak akan melindungi sistem listrik dengan efektif dan perlu segera diperbaiki atau diganti.

Tegangan yang Tidak Stabil

ELCB yang rusak juga dapat menyebabkan tegangan listrik menjadi tidak stabil. Anda mungkin mengalami fluktuasi tegangan yang tidak normal atau perangkat elektronik yang tidak berfungsi dengan baik. Jika Anda mencurigai adanya masalah dengan tegangan listrik, periksa ELCB dan pastikanbahwa perangkat ini berfungsi dengan baik.

Baca Juga  Fungsi Diafragma pada Mikroskop: Penjelasan Lengkap dan Komprehensif

Suara atau Bau yang Tidak Normal

Jika Anda mendengar suara berisik atau bau yang tidak normal dari ELCB, ini bisa menjadi indikasi adanya kerusakan. Suara berisik atau bau yang tidak biasa dapat menunjukkan adanya hubungan arus yang tidak normal atau komponen yang rusak di dalam ELCB.

Lampu Indikator Tidak Menyala

ELCB biasanya dilengkapi dengan lampu indikator yang menunjukkan apakah perangkat ini berfungsi dengan baik atau tidak. Jika lampu indikator tidak menyala atau tetap dalam keadaan mati, ini bisa menjadi tanda adanya masalah dengan ELCB. Anda perlu memeriksa dan memperbaiki ELCB segera.

Gangguan Listrik yang Terus Menerus

Jika Anda mengalami gangguan listrik yang terus menerus, seperti seringnya aliran listrik yang terputus tanpa alasan yang jelas, hal ini bisa disebabkan oleh ELCB yang rusak. ELCB yang tidak berfungsi dengan baik dapat memicu pemutusan aliran listrik yang tidak perlu.

Peraturan Keamanan dan Standar ELCB

Penggunaan ELCB harus mematuhi peraturan keamanan dan standar yang berlaku. Berikut adalah beberapa peraturan dan standar yang perlu diperhatikan dalam penggunaan ELCB:

Standar IEC 61008

IEC 61008 adalah standar internasional yang mengatur persyaratan untuk perangkat pemutus sirkuit arus bocor. ELCB yang digunakan harus memenuhi standar ini untuk memastikan keamanan dan kinerja yang optimal.

Peraturan Nasional atau Lokal

Setiap negara atau wilayah dapat memiliki peraturan dan persyaratan keamanan yang berbeda untuk penggunaan ELCB. Pastikan untuk memahami peraturan yang berlaku di daerah Anda dan memastikan bahwa ELCB yang digunakan memenuhi persyaratan tersebut.

Mengapa Anda Membutuhkan ELCB?

ELCB adalah perangkat yang sangat penting untuk menjaga keselamatan listrik di rumah atau tempat kerja Anda. Berikut adalah alasan mengapa Anda membutuhkan ELCB:

Perlindungan terhadap Kejutan Listrik yang Fatal

ELCB dapat memutus aliran listrik secara cepat jika terjadi kebocoran arus. Ini membantu melindungi Anda dan orang-orang di sekitar Anda dari risiko kejutan listrik yang berpotensi fatal. Dengan adanya ELCB, risiko kecelakaan listrik dapat dikurangi secara signifikan.

Perlindungan terhadap Kebakaran Akibat Arus Bocor

Arus bocor dapat menyebabkan kebakaran jika tidak segera diatasi. ELCB dapat mendeteksi kebocoran arus dengan cepat dan memutus aliran listrik untuk mencegah terjadinya percikan api atau korsleting yang dapat menyebabkan kebakaran. Dengan ELCB, Anda dapat mengurangi risiko kebakaran yang disebabkan oleh arus bocor.

Perlindungan terhadap Kerusakan Peralatan Elektronik

Arus bocor dapat merusak peralatan elektronik yang sensitif. Dengan ELCB yang berfungsi dengan baik, Anda dapat melindungi peralatan elektronik Anda dari kerusakan akibat arus bocor yang tidak normal. Ini dapat menghemat biaya perbaikan atau penggantian peralatan yang mahal.

Keandalan dalam Mendeteksi Kebocoran Arus

ELCB adalah perangkat yang andal dalam mendeteksi kebocoran arus pada tahap awal. Dengan adanya ELCB, Anda dapat mendeteksi dan mengatasi masalah arus bocor sebelum bahaya lebih lanjut terjadi. Ini memberikan keamanan tambahan bagi Anda dan orang-orang terdekat.

Kesimpulan

Dalam kesimpulan, ELCB adalah perangkat penting yang harus dipasang dalam sistem listrik untuk menjaga keselamatan. Dalam artikel ini, Anda telah mempelajari tentang fungsi ELCB, prinsip kerjanya, jenis-jenis ELCB, pemasangan yang tepat, manfaat penggunaan ELCB, perbedaan antara ELCB dan RCCB, perawatan dan pengujian ELCB, tanda-tanda kerusakan ELCB, serta peraturan keamanan dan standar yang berlaku. Menggunakan ELCB adalah langkah yang bijaksana untuk melindungi diri dan keluarga Anda dari risiko listrik yang berbahaya. Pastikan untuk menginstal ELCB dengan benar, merawatnya secara berkala, dan memastikan bahwa perangkat ini memenuhi standar keselamatan yang ditetapkan. Dengan adanya ELCB, Anda dapat memiliki keamanan dan ketenangan pikiran dalam menggunakan listrik di rumah atau tempat kerja Anda.
